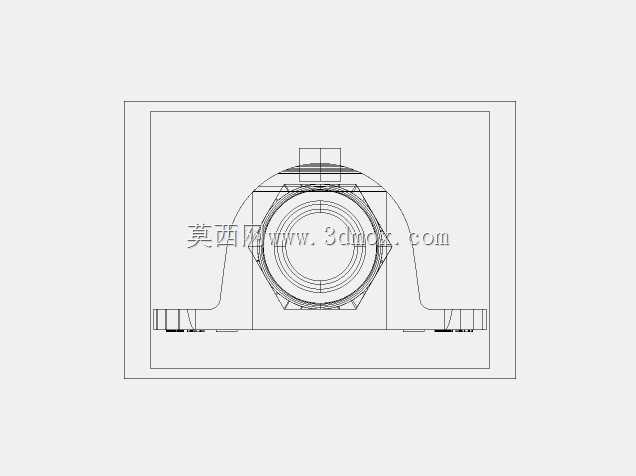

KENCO929-1-S玻璃板液位计结构设计

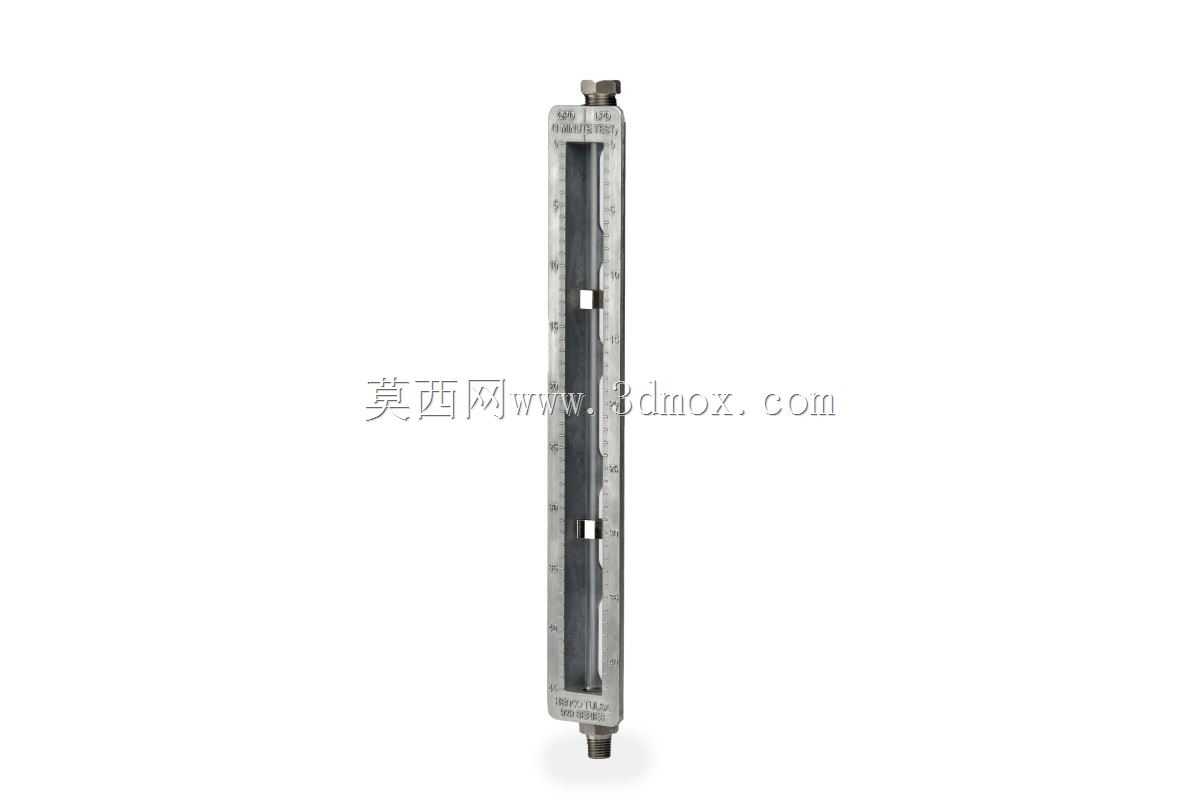

　　在石化、制药、食品加工等行业的常压或承压储罐、工艺槽体配套中，这类玻璃板液位计是无需外接电源的直读式液位观测核心部件，完全依靠连通器原理实现罐内液位的同步显示，操作人员在巡检路径上可直接通过透明观测段读取液位高度，不存在电子类液位计的信号干扰、断电失效问题，在防爆要求高的厂区场景中可靠性表现突出。这款液位计的主体采用长条形金属框架结构，上下两端设置外螺纹连接接头，可直接对接储罐侧壁预留的上下连通管口，安装时需保证主体垂直于水平面，偏差需控制在合理范围内避免液位显示出现卡滞或读数偏差，框架两侧做了加强筋结构，既可以承受槽罐内的介质压力，也能在外部磕碰时保护内部的玻璃观测板不被直接撞击损坏。观测段采用高透光耐压玻璃板，

　　两侧通过密封压条与金属框架紧固，密封件根据适配介质不同可选用丁腈橡胶、氟橡胶等不同材质，避免介质渗漏，玻璃板表面做了防雾化处理，在介质温度与环境温度存在较大温差的工况下，依然能保证读数清晰。框架上预留了刻度安装位，可根据实际储罐的量程匹配对应刻度标识，读数精度可满足常规工艺巡检的液位观测需求，不需要额外换算即可直接得到罐内液位的实际高度。从结构设计逻辑来看，这款液位计采用模块化组装思路，上下接头、金属框架、玻璃观测板、密封组件均可单独拆卸更换，日常维护时不需要整体拆下设备，仅需针对损坏部件更换即可，大幅降低现场运维的工作量。安装边界方面，设备整体为细长型立式结构，安装时需在储罐侧壁预留对应间距的两个连接口，

　　设备后侧与罐壁之间预留少量操作空间即可，不需要额外的支撑结构，依靠上下接头的螺纹连接即可完成固定，适配的介质包括清水、油品、低腐蚀性化工液体等，不适用于高粘度易结晶、含大量固体颗粒的介质，这类介质容易堵塞连通通道导致液位显示失真。在三维建模过程中，需要重点还原金属框架的密封槽结构、上下接头的螺纹规格、玻璃板的安装限位结构，这些细节直接影响后续做装配干涉检查、安装模拟时的准确性，尤其是密封压条的安装间隙，需要严格按照实际装配公差设置，避免建模时出现装配过盈或间隙过大不符合实际工况的问题。
