艾默生3051h型压力变送器结构设计

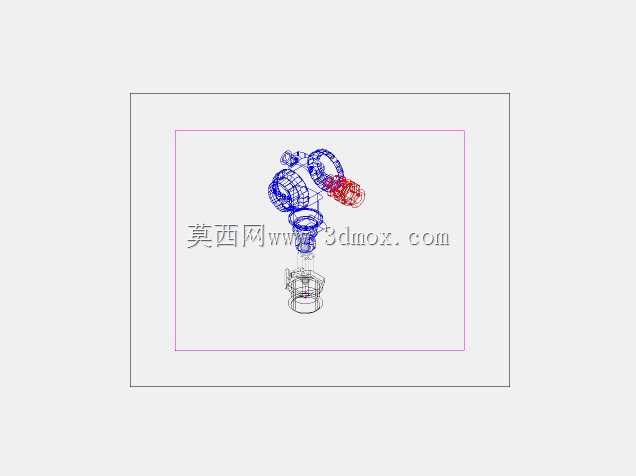

　　在石化、电力、冶金这类连续生产的流程工业场景里，压力参数的稳定采集直接决定整条管线的运行安全与工艺精度，这款3051h型压力变送器的三维结构，完全围绕现场恶劣工况的安装与使用需求搭建。从结构设计逻辑来看，建模时优先还原了设备的分层装配关系：最下端的过程连接端采用标准螺纹接口，适配现场常见的引压管安装规格，安装边界预留了足够的扳手操作空间，避免现场装配时出现工具干涉；中部的传感核心腔体做了密封结构的细节还原，包括隔离膜片的压合位置、腔体内部的引压通道走向，都和实物的流体路径完全匹配，能直观看到压力介质从过程接口传导到传感元件的完整路径。上部的电气接线腔体做了独立的隔腔设计，和下部的测压腔体之间用密封隔断结构分开，

　　既符合防爆场景的隔爆设计要求，也能避免现场接线时冷凝水、粉尘渗入测压核心区。外形上的圆弧过渡结构不是单纯的造型设计，建模时还原了壳体的壁厚均匀性，兼顾压铸成型的工艺要求与户外使用的抗积水能力，顶部的接线端口预留了电缆格兰头的安装螺纹，适配不同外径的现场信号电缆。从实际使用角度看，这款变送器的结构尺寸适配现场常见的2英寸管道安装支架，安装孔位的中心距、支架固定面的平面度都做了精准还原，不管是直接安装在管道引压点上，还是通过支架做壁挂安装，都不会出现装配错位的问题。建模时也还原了设备的显示端调整结构，侧面的零点、量程调整按钮的位置做了凸起标识，对应现场操作时不用拆卸壳体就能完成参数微调的使用需求。整个模型的装配层级清晰，

　　每个部件的配合公差都按照工业仪表的常规设计值做了预留，不管是做设备选型时的安装空间校核，还是做自控系统的三维布管仿真，都能直接调用这个结构来验证现场布局合理性，避免后期施工时出现变送器和周边管线、阀门的干涉问题。对于做过程装备设计的工程师来说，这个模型能直观呈现压力变送器的典型结构布局，理解测压仪表在设计时如何兼顾密封性能、安装便利性与工况适应性，也能参考其结构思路完成同类测压设备的改型设计。
