传感器配套圆形法兰连接结节结构设计

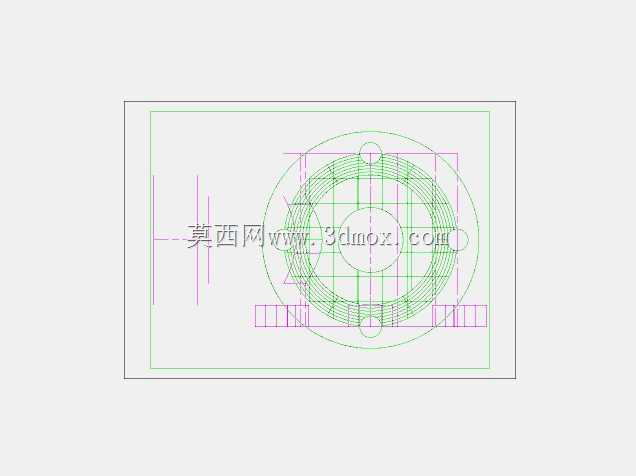

　　在工业传感检测的实际部署场景里，这类结节结构是压力、流量类传感器与工艺管线对接时的核心衔接部件，很多刚入行的结构设计人员容易忽略这类衔接件的细节设计，往往导致现场安装后出现密封失效、定位偏移，甚至长期受管线振动影响出现传感器检测数据漂移的问题。从结构本身来看，该结节采用同轴多层环形设计思路，中心通孔为介质流通或传感探头的伸入通道，外层环形区域均匀分布的安装定位孔，可匹配标准法兰的螺栓排布，在设计阶段就需要严格对齐相邻安装孔的位置度公差，避免现场安装时出现螺栓无法穿入、强行锁紧后密封面受力不均的问题。从安装边界来看，该结节的外轮廓方形边界是为了适配现场狭小安装空间的操作需求，方形的四个直边可以作为安装时的定位基准，

　　配合管线安装位的预焊挡块，能快速完成周向角度定位，不需要额外制作定位工装，对于批量安装的工业现场来说，能大幅缩短现场施工的调整时间。在功能特性上，多层环形槽的设计一方面是为了嵌入不同规格的密封垫圈，可根据输送介质的腐蚀性、压力等级选择橡胶、聚四氟乙烯或者金属缠绕垫片，槽体的深度和宽度公差经过反复校核，既能保证垫片压缩量处于合理区间，避免压溃导致密封失效，也能防止垫片在介质压力冲击下被挤出密封面；另一方面环形的加强筋结构可以提升结节整体的结构刚性，在管线存在一定径向偏移或者振动工况下，不会出现结构变形挤压中心探头的情况，保证传感器检测端的位置始终处于设计要求的同轴度范围内。实际选型应用时，需要结合对接传感器的探头直径匹配中心通孔尺寸，

　　同时要核对安装面的平面度公差，通常这类衔接件的密封面平面度要求控制在0.02mm以内，表面粗糙度不高于Ra1.6，才能保证高压工况下的密封可靠性。很多现场运维人员反馈，不少同类衔接件因为没有设计环形的应力释放槽，在温度交变的工况下，不同材质的管线、结节、传感器之间的热胀冷缩量差会直接作用在密封面，导致密封垫片出现疲劳渗漏，而该结构的多层环形槽恰好可以吸收部分形变应力，降低温度变化对密封性能的影响。在三维建模过程中，需要重点关注各环形槽的同轴度约束，以及安装孔与中心通孔的位置关系，建模完成后可通过装配干涉检查，模拟螺栓锁紧、垫片压缩的状态，提前排查设计中存在的公差冲突问题，避免加工完成后出现装配故障。
