304不锈钢多孔布耶多布拉多传感构件

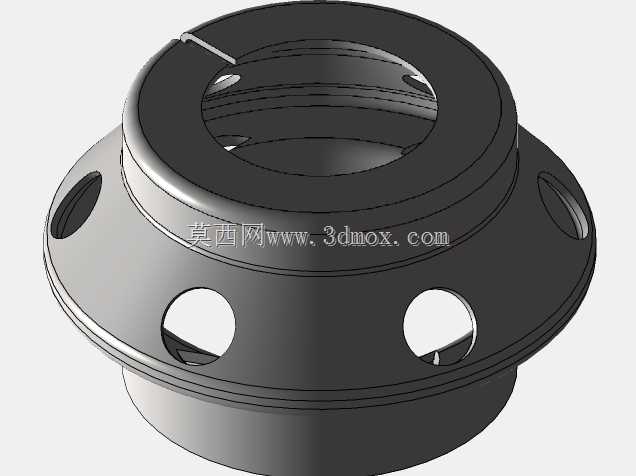

　　这款采用ACERO 304不锈钢加工的构件，是压力传感检测回路里的核心适配部件，日常多应用在流体输送管线的压力监测点位、液压系统支路的传感安装工位，也可配套在小型真空发生装置的检测端，承担传感元件定位、介质导流、安装面密封适配的多重作用。从结构设计来看，整体采用同轴回转体构型，上下两段设置不同外径的圆柱定位止口，上端止口用于对接传感检测元件的安装基座，下端止口嵌入管线或阀块的预设安装沉孔，能保证装配后整体同轴度控制在合理公差范围内，避免偏心带来的密封失效或者检测数据偏移。构件中部的扩径法兰盘上均匀分布多个贯通圆孔，这些孔并非单一功能设计，一部分是用于穿装紧固螺栓的安装孔，沿法兰周向均布的孔位能让螺栓锁紧力均匀传递到密封端面，

　　避免局部压应力过大导致密封垫片变形失效；另一部分大直径通孔是介质导流孔，能让被测介质无阻碍接触传感检测端面，减少介质流动阻力带来的检测滞后，同时避免介质中的微小杂质在构件内部沉积堵塞。设计阶段特意将法兰外缘做了圆弧过渡处理，没有尖锐的加工棱角，一方面能减少装配过程中对操作人员的划伤风险，另一方面也能降低流体冲刷带来的应力集中，提升长期在交变压力工况下的结构疲劳寿命。上下止口的表面粗糙度要求控制在Ra1.6以内，能保证和配合面贴合紧密，减少密封垫片的压缩量偏差，法兰安装端面的平面度公差控制在0.02mm范围内，避免装配后出现端面倾斜导致的密封泄漏。从安装边界来看，构件整体轴向高度适配常规工业传感元件的安装空间要求，

　　法兰外径不会超出常规阀块安装面的尺寸范围，周向的安装孔位和通用工业压力传感器的安装孔距保持一致，不需要额外加工转接板就能直接替换同规格的传统传感安装座。304不锈钢的材质选择，能适配常规水基介质、低压油气介质、弱腐蚀性化工介质的使用场景，不需要额外做表面防腐处理就能满足多数工业现场的使用要求，构件内部的流道做了顺滑过渡处理，没有直角拐角，能减少介质流动时的紊流产生，降低紊流带来的压力波动对传感检测精度的干扰。在实际装配过程中，只需要将下端止口对准安装沉孔压入，在密封端面放置适配规格的密封垫片，再穿入紧固螺栓按对角顺序逐步锁紧到规定扭矩，就能完成构件的固定，之后再将传感元件对准上端止口装配锁紧即可，整个安装过程不需要特殊工装，普通装配钳工借助常规扭力扳手就能完成作业，后期维护拆卸也十分便捷，只需要松开紧固螺栓就能将构件整体取出，清理内部沉积的杂质或者更换密封件后即可重新投入使用。
