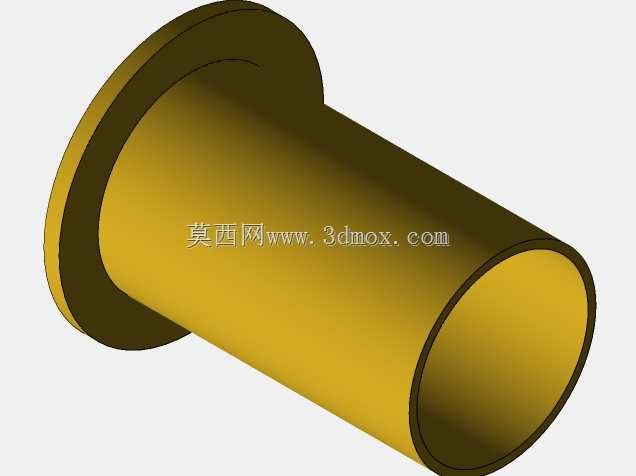

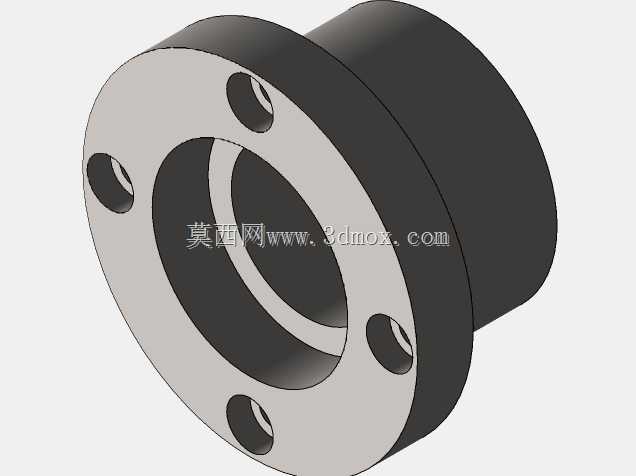

带法兰边圆筒式传感安装基座结构

　　这类带法兰边的圆筒式构件，常作为传感检测单元的安装承载基座使用，在流体管路检测、工业设备状态监测场景中应用十分普遍。日常做设备结构配套时，这类零件需要兼顾安装定位精度与介质导通的双重需求，圆筒段的内径直接决定了被测介质的流通通径，设计时需要匹配对应管路的通径规格，避免通径突变带来的流阻变化影响检测精度。法兰边的厚度设计需要考虑安装时的压紧受力，过薄会在螺栓锁紧时产生翘曲变形，导致密封面贴合不严出现介质渗漏，过厚则会占用过多安装空间，增加不必要的结构重量。圆筒段的长度需要匹配安装位的壁厚尺寸，保证装入后传感单元的检测端面能精准对准被测区域，不会因为伸入长度过长干扰介质正常流动，或是伸入长度不足导致检测数据出现偏差。从结构设计逻辑来看，

　　这类零件采用一体成型的结构形式，避免了拼接结构带来的应力集中问题，法兰边与圆筒段的过渡位置做了圆弧过渡处理，能有效降低安装锁紧时的应力集中系数，提升长期使用下的结构可靠性。外圆面的尺寸公差需要严格控制，与安装孔的配合间隙通常选过渡配合，既保证安装时能顺利装入，又不会因为间隙过大导致安装后出现晃动，影响传感单元的检测稳定性。法兰端面上通常会预留对应的密封槽位，安装时搭配O型密封圈就能实现端面静密封，适配低压流体管路的检测安装需求。这类构件的材质通常根据使用场景选择，普通工业环境下用黄铜材质就能满足耐腐蚀与结构强度需求，黄铜的切削加工性能较好，能保证内孔与外圆的加工同轴度，降低加工难度与制造成本。在做三维建模时，

　　需要重点关注法兰边与圆筒段的同轴度要求，内孔的表面粗糙度需要控制在合理范围，避免内壁粗糙度过大挂留介质杂质，长期使用后影响检测精度。安装边界上，法兰边的外径需要大于安装孔的直径，保证锁紧时法兰端面能完全贴合安装基面，法兰边的螺栓过孔位置需要匹配对应安装位的孔位间距，避免出现安装错位无法锁紧的问题。圆筒段的末端通常做微小的倒角处理，既方便安装时顺利导入安装孔，也能去除加工毛刺避免安装时割伤密封件。
