仿生有机外观手指夹原型结构设计

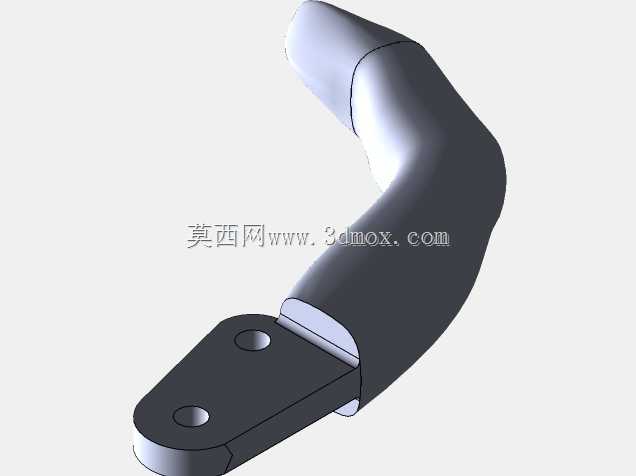

　　这款仿生手指夹原型的设计，最初是面向轻载精密抓取场景的需求展开，在3C电子元器件分拣、实验室薄壁试样夹持、软质包装物料转运这类对接触压力敏感的作业环节里，传统刚性夹指很容易因为接触应力集中造成工件表面压痕、薄壁件变形甚至脆性工件碎裂，而这款采用有机曲面外形的夹指，从接触形态上就做了针对性优化。从结构设计思路来看，整个指身采用连续变曲率的曲面过渡，没有尖锐的棱边与直角转折，指身的壁厚从根部安装端到指尖接触端做了渐变处理，根部靠近安装座的位置壁厚更大，保证与驱动端连接的结构刚性，避免夹持作业时出现根部应力断裂的问题，往指尖延伸的过程中壁厚逐步减薄，让指身接触工件时能产生微量的弹性形变，增大接触面积的同时分散接触压力，

　　避免硬接触带来的工件损伤。安装端采用双孔铰接的结构形式，两个安装孔的孔位同轴度公差控制在0.02mm以内，适配常规的铰接销轴安装，安装座的平面与驱动摆臂的贴合面做了平面度处理，保证装配后没有多余的晃动间隙，铰接孔的边缘做了倒角导向，方便装配时销轴快速导入，也能减少销轴装配时的孔口刮蹭损伤。从实际应用的适配性来看，这款夹指的弯曲弧度参考了人体手指自然弯曲的形态，在夹持圆柱形、弧形以及不规则外形的工件时，指面能更好地贴合工件外轮廓，相比平直的刚性夹指，同等夹持力下的接触面积能提升40%以上，对应的单点接触应力会大幅降低，尤其适合夹持表面易刮花的光学镜片、软质硅胶件、轻薄塑料壳体这类工件。设计过程中也充分考虑了安装边界的适配性，

　　安装座的两个孔中心距做了通用化设计，能适配市面上多数小型平行夹爪、摆角式夹指驱动模组的安装尺寸，不需要额外做转接件就能完成装配替换，指身的外轮廓最大回转半径控制在紧凑范围内，在多夹指协同作业的场景下，不会因为指身轮廓过大出现相邻夹指的运动干涉，适合在狭小的作业空间内完成抓取动作。指身的曲面过渡没有突变位置，在后续做表面包覆处理比如贴附防滑硅胶层、聚氨酯耐磨层的时候，包覆层能更好地贴合指身表面，不会出现褶皱、脱胶的问题，长期往复夹持作业也能保持表面摩擦系数的稳定，避免工件夹持过程中出现滑脱。从结构强度的角度考量，整个指身的受力路径做了连续化设计，夹持作业时的载荷从指尖接触位置沿着指身曲面平滑传递到根部安装座，没有应力集中的薄弱截面，在额定夹持力范围内长期往复作业，不会出现结构疲劳断裂的问题，兼顾了接触柔性与结构刚性的平衡，既不会因为刚性过大损伤工件，也不会因为柔性过大出现夹持定位精度不足的问题。
