角式快开扳把式流体控制阀结构设计

　　日常做管路配套结构设计时，这类角式扳把阀的适配场景非常明确，主要针对民用供水、小型工业流体输送支路的通断控制需求，相比直通阀，角式结构能直接适配管路90度转向的安装场景，不需要额外加装弯头转接，能有效压缩管路安装的占用空间，减少管路接头数量，也就降低了潜在的泄漏风险点。从结构设计逻辑来看，扳把式的操作结构没有采用旋转多圈的手轮设计，而是通过90度范围内的扳动行程即可实现阀芯的全开与全关，操作时不需要施加过大的扭矩，单手即可完成启闭动作，适合需要频繁开关、快速切断流体的支路点位，比如民用厨卫出水支路、小型设备冷却循环水支路、实验室流体管路支路等场景，都能适配这类结构的阀门。在安装边界的考量上，进水端采用带外螺纹的六角连接结构，

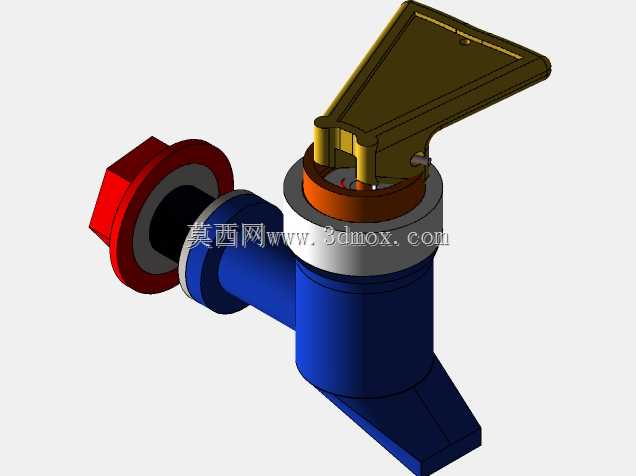

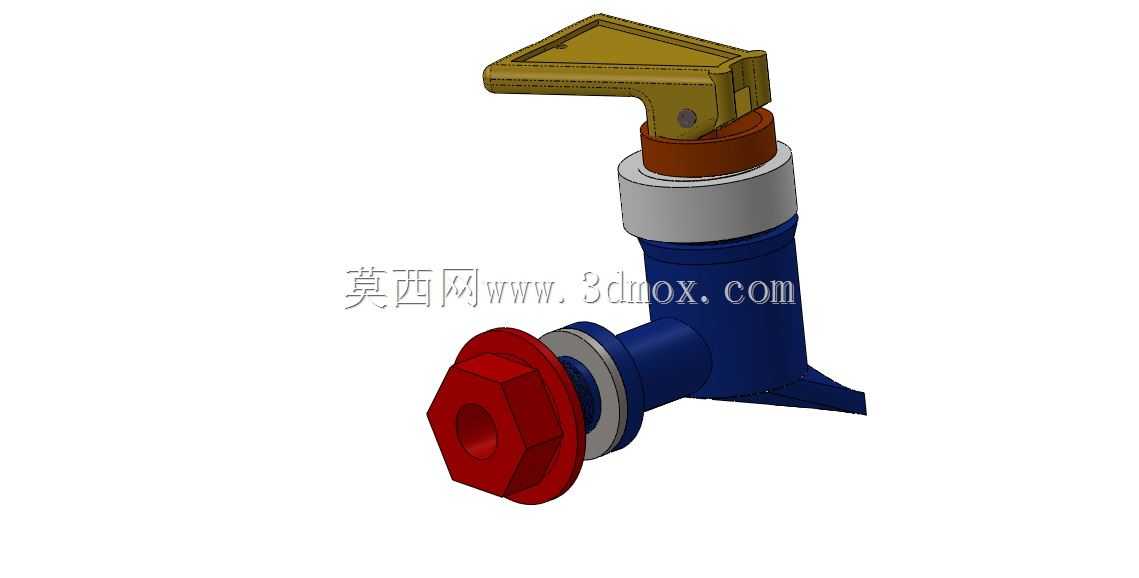

　　配合密封垫圈可以直接和管路内螺纹接头对接，六角结构的尺寸适配常规活动扳手的夹持范围，安装时不需要定制专用工装，普通管路安装工具即可完成紧固作业；阀体的出水端为向下的直出结构，出口的通径和进水端保持一致，不会出现通径缩径导致的流体压损过大问题，能保证支路流体的流量满足使用需求。扳把的结构设计做了加宽的三角造型，一方面增大了操作时的受力接触面积，扳动时手指的受力更均匀，不会出现细手柄硌手的问题，另一方面扳把的转动角度做了机械限位，全开和全关位置都有硬限位阻挡，不会出现扳动过位导致阀芯密封面错位的问题，能有效提升阀芯密封结构的使用寿命。阀体主体和接头部分采用不同的色彩分区做结构区分，建模时也对应了实际生产中的不同材质选型：

　　蓝色阀体部分一般采用耐磨工程塑料或者镀彩锌铸铜材质，兼顾结构强度和流体耐腐蚀性，红色的锁紧螺母部分采用强度更高的金属材质，保证安装紧固时不会出现螺纹滑牙、结构开裂的问题，扳把部分采用工程塑料材质，降低整体重量的同时也能避免长期接触水汽出现锈蚀的问题。在密封结构的设计上，阀芯和阀体的配合位置设置了多层密封圈，扳动启闭的过程中密封圈始终保持均匀的压缩量，不会出现偏磨导致的密封失效，日常维护时只需要拆开顶部的压盖即可更换密封圈，不需要整体更换阀体，能降低后期的维护成本。做这类阀门的三维建模时，需要重点核对扳把转动的行程空间，避免安装后扳把转动过程中和周边管路、墙面出现干涉，同时要核对螺纹连接的尺寸公差，保证和常规标准管路接头的互换性，不需要额外加工转接头即可完成安装适配。
