水利工程用分流式混凝土水闸结构

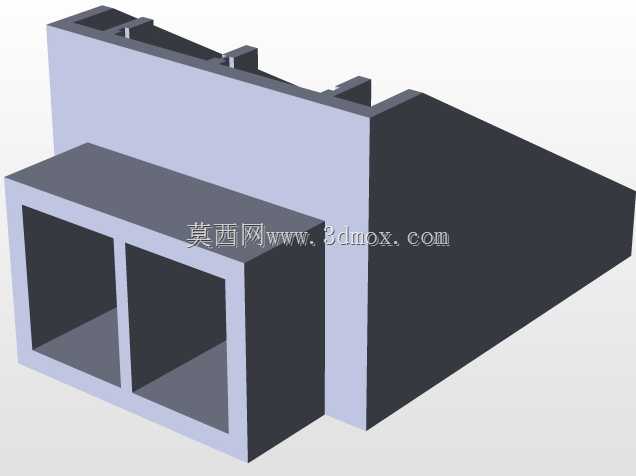

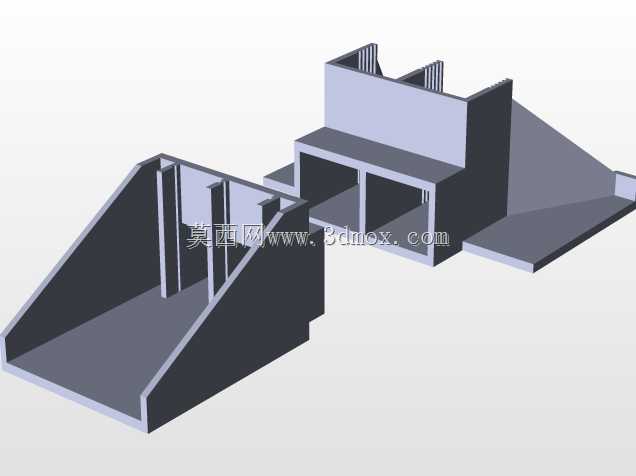

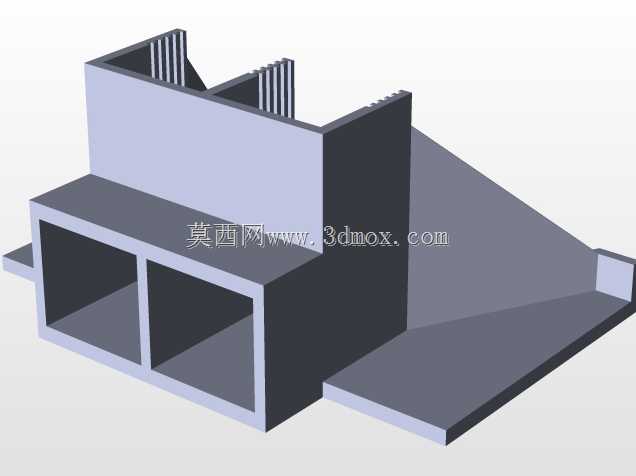

　　这款水闸结构主要应用于灌区引水、河道分洪、城市排涝以及小型水利枢纽的控水作业场景，在平原河网地带的农田灌溉系统中，这类结构常被布置在干支渠的分水节点，承担着调节渠系水位、控制输水流量、汛期宣泄超额洪水的核心作用，部分滨水工业厂区的雨水排口也会采用同类型结构，避免外河水位倒灌淹没厂区场地。从结构功能来看，该水闸采用双孔箱涵式闸室搭配两侧渐变翼墙的布局，进水侧翼墙做了斜坡扩散设计，能够让来水平顺进入闸室段，避免进水口产生大范围涡流冲刷闸基，减少泥沙在闸前的淤积量；闸室段的隔墩将过水断面分为两个独立流道，可根据实际输水需求单独控制单侧孔口的过流量，在小流量输水时仅开启单侧孔道，能有效降低闸下水流的弗劳德数，减轻下游消能段的防冲压力；

　　出水侧翼墙同样做了渐变收缩过渡，引导出闸水流均匀扩散到下游渠道，避免集中水流冲刷渠道边坡。设计阶段首先要确定的是安装边界条件，闸室底板的高程需要结合上下游河道的常水位、枯水位以及历史最高洪水位综合核算，保证在设计洪水位下闸顶有足够的安全超高，不会出现漫溢情况；两侧翼墙的延伸长度需要匹配渠道的开口宽度，进水侧翼墙的扩散角控制在合理区间，防止水流脱离边墙产生回流区，闸室段的长度要满足闸门安装、启闭作业以及闸室结构抗滑稳定的要求，隔墩的厚度需要兼顾结构受力和流道过流净宽的平衡，既要承受两侧水压力和上部结构荷载，也不能过多占用过水断面影响输水能力。从建模细节来看，整个结构的混凝土构件都做了边角倒圆处理，

　　避免实际施工时模板尖角处出现混凝土振捣不密实的问题，翼墙与闸室连接的位置做了结构缝的预留设计，能够适应地基不均匀沉降带来的结构位移，防止连接处出现拉裂渗水；闸室顶部预留了闸门槽和启闭设备的安装空间，可根据实际需求搭配平板钢闸门或者铸铁闸门，配套的启闭机安装基础也在结构顶部做了预埋位置的预留，不需要后期额外凿打混凝土破坏结构整体性。这类水闸在安装施工时，需要先对闸基做夯实处理，软土地基区域还需要做换填或者桩基础加固，避免结构建成后出现不均匀沉降导致闸室漏水、闸门卡涩等问题，两侧翼墙与渠道边坡的衔接处需要做反滤层铺设，防止水流淘刷墙后填土造成翼墙失稳。日常运行过程中，双孔设计的优势还体现在检修场景，当其中一侧孔道需要清淤或者设备检修时，可以关闭该侧闸门，另一侧孔道保持正常输水，不需要整个渠系停水作业，大幅降低了检修对沿线供水的影响。
