自行车花鼓轴芯传动连接结构设计

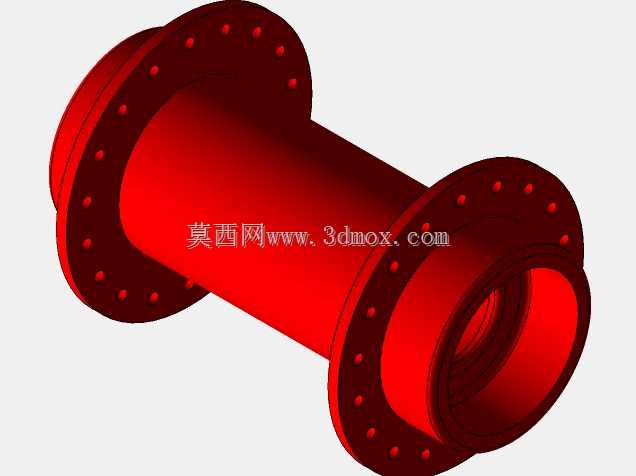

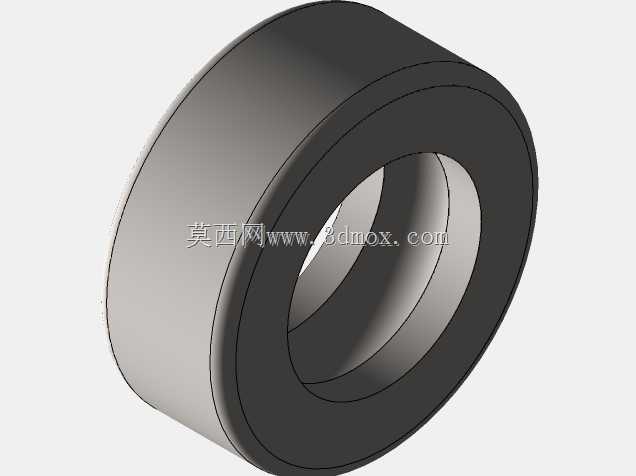

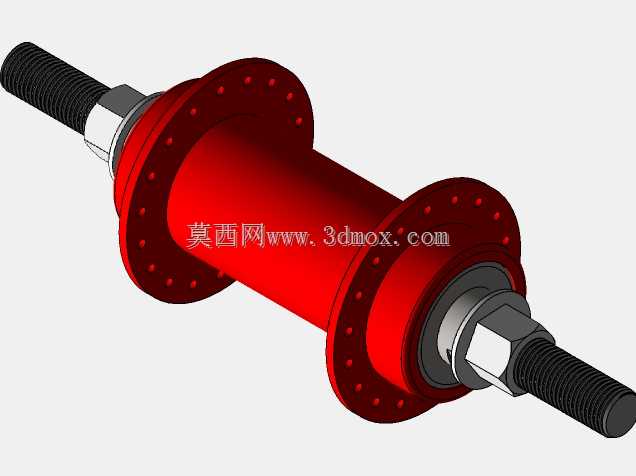

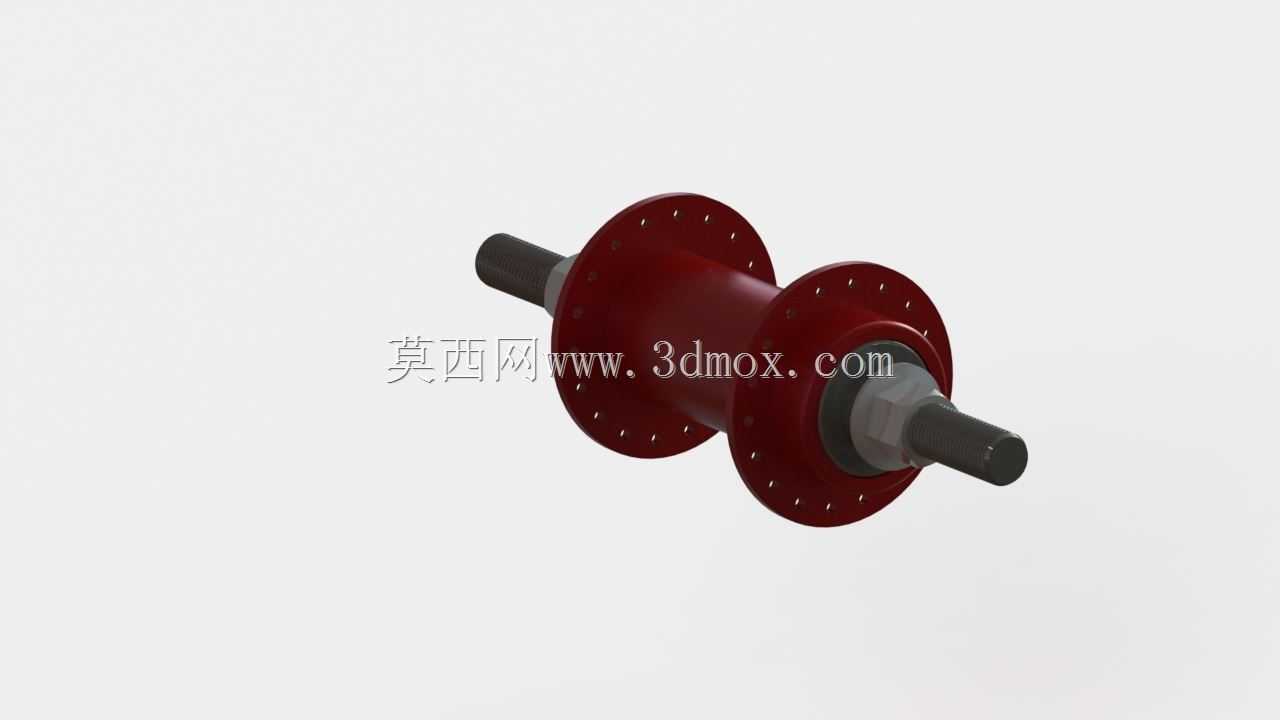

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮组的转动顺畅度与承载可靠性直接决定骑行体验，而花鼓作为轮组的核心旋转支撑部件，承担着连接辐条、固定轮轴、传递踩踏扭矩的核心作用。这款花鼓结构采用双侧法兰盘设计，法兰盘上均匀分布的辐条孔可适配常规交叉编法的钢丝辐条，安装时需注意辐条帽的沉孔深度与法兰盘厚度匹配，避免辐条帽突出法兰面摩擦车架叉脚。轴芯部分采用贯穿式设计，两端伸出的轴段可直接卡入车架前叉或后叉的开口槽内，配合锁紧螺母即可完成轮组的快速固定，轴段直径适配主流民用及运动自行车的叉脚安装尺寸，无需额外改装即可替换同规格原厂花鼓。结构设计上，花鼓主体与轴芯之间预留了标准轴承位，可装入深沟球轴承实现低摩擦转动，

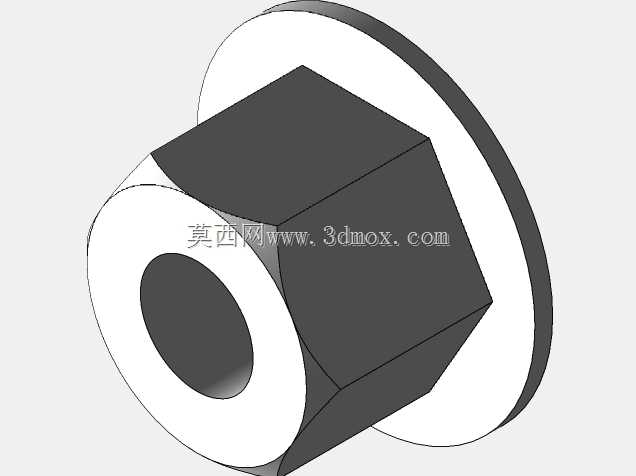

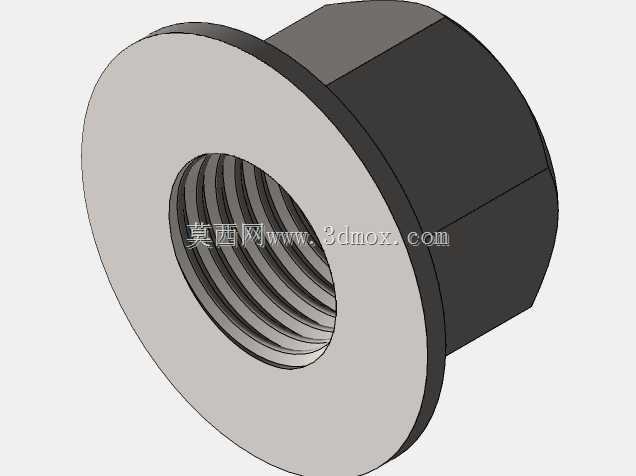

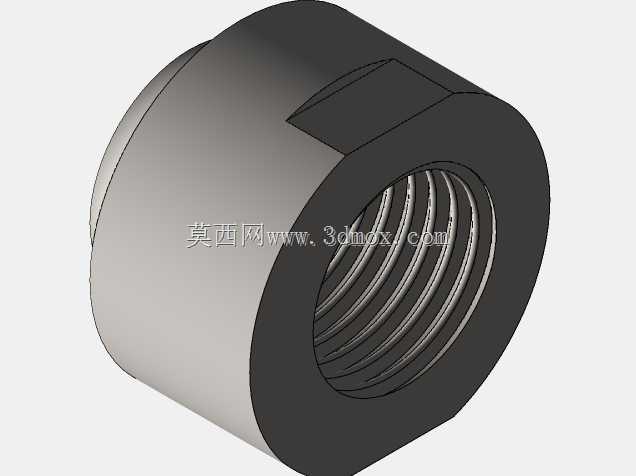

　　轴承位的同轴度公差控制在0.02mm以内，避免轮组转动时出现偏摆。法兰盘的盘体厚度经过受力校核，在承受骑行者体重加路面冲击载荷的工况下，不会出现盘体变形或辐条孔开裂的问题，红色的表面处理层不仅起到防锈作用，也能在轮组转动时形成辨识度较高的视觉效果。实际装配过程中，需注意轴芯两端的锁紧螺母扭矩控制在合理范围，扭矩过大会导致轴承转动卡滞，扭矩过小则会出现轮组松动窜动的问题。花鼓的内腔预留了足够的润滑脂存储空间，日常维护时只需拆开两端的密封盖即可补充润滑脂，无需完全拆解整个结构，降低了后期维护的难度。双侧法兰的间距经过优化，编圈后辐条的拉角处于合理区间，可平衡轮组的侧向刚性与垂直吸震性能，既满足平路巡航的低阻力需求，也能应对非铺装路面的冲击载荷。
