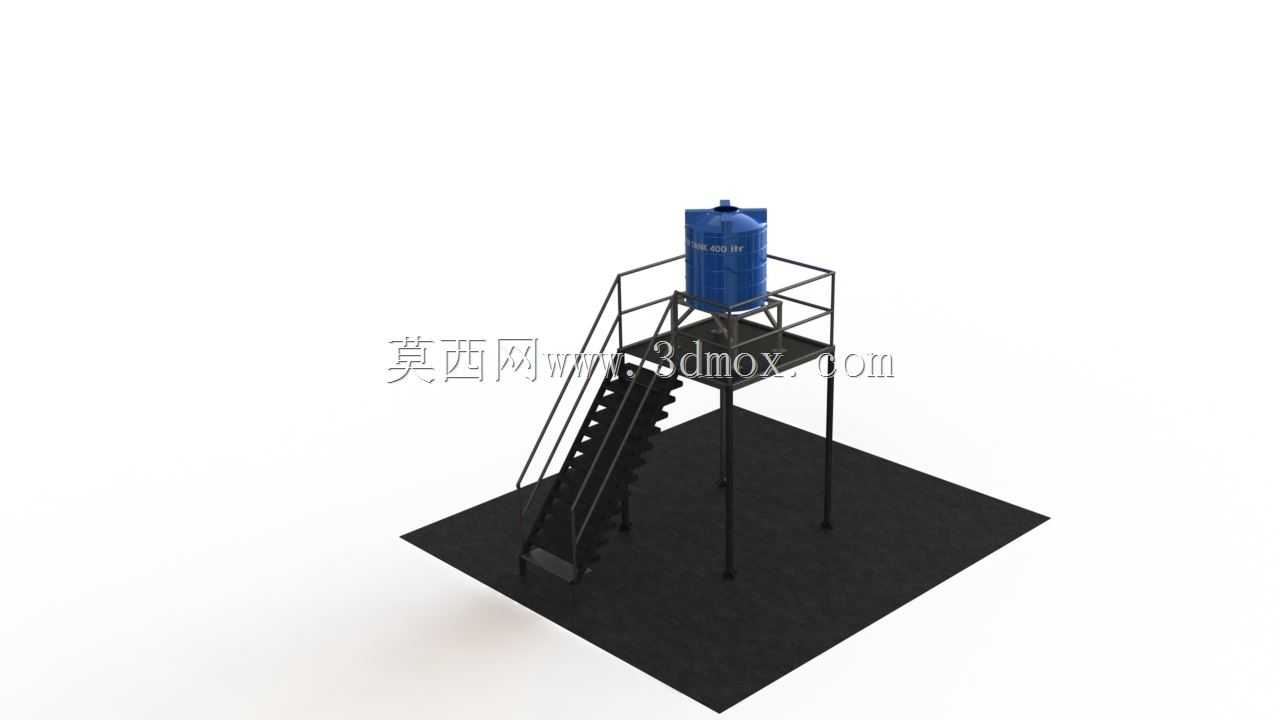

带钢梯操作平台的高位储水装置

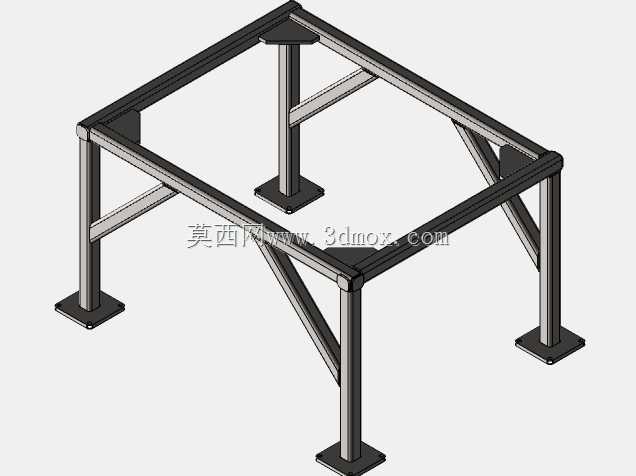

　　这套高位储水装置的设计核心是解决厂区、野外作业点的重力供水需求，依托高度差形成自然水压，无需额外配置增压泵即可实现稳定输水，在临时施工营地、小型生产加工点、野外灌溉点位都有广泛应用场景。整套装置由立式储水罐体、支撑钢架、斜向钢梯、顶部操作防护平台四个核心部分组成，设计阶段优先考虑了现场安装的便捷性与日常运维的操作安全，所有钢结构部件均采用模块化拆分思路，单一部件重量控制在常规人工辅助起重设备可吊装的范围内，无需大型起重机械即可完成现场组装。支撑钢架采用四根等边角钢作为主承重立柱，立柱底部预留与混凝土地基锚固的螺栓孔位，安装时需保证四个立柱的垂直偏差不超过千分之三，避免长期承重出现结构形变；立柱之间设置横向与斜向的加强筋，

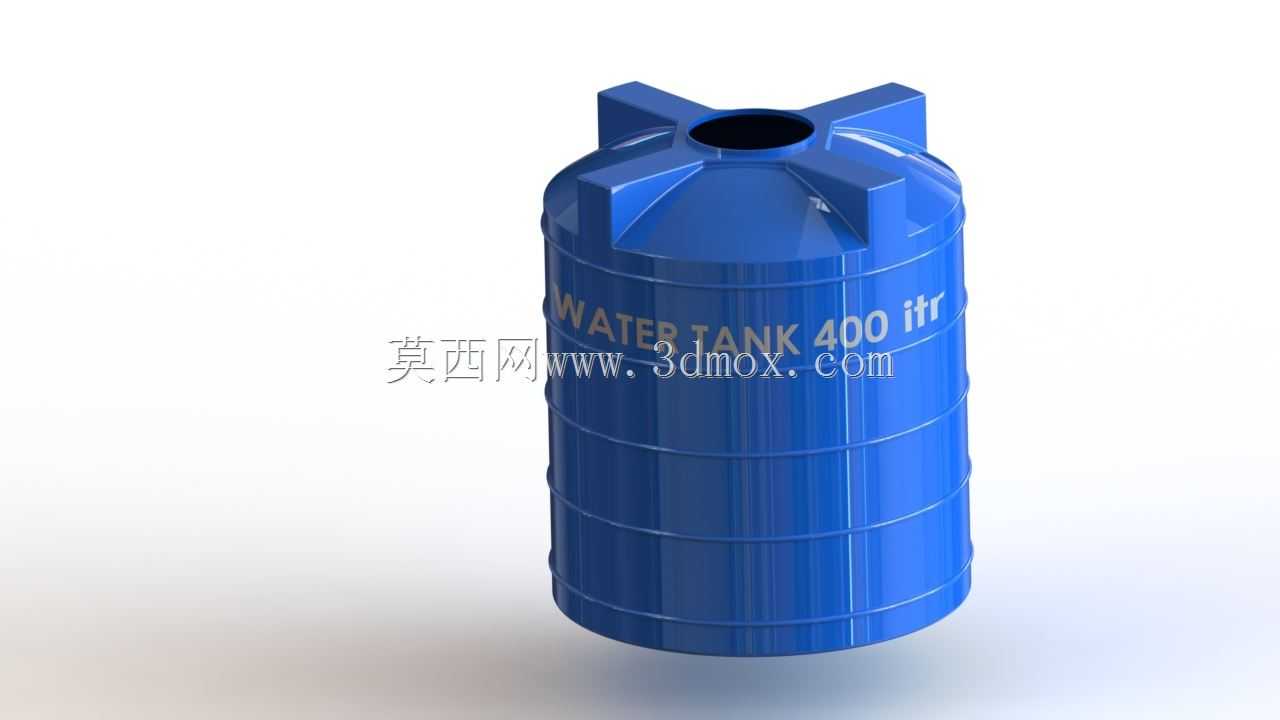

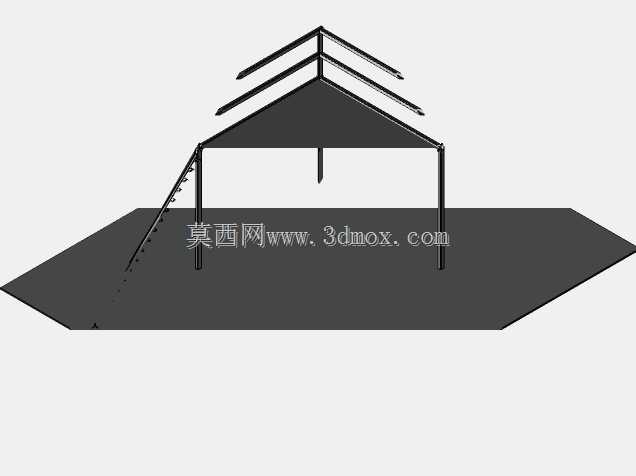

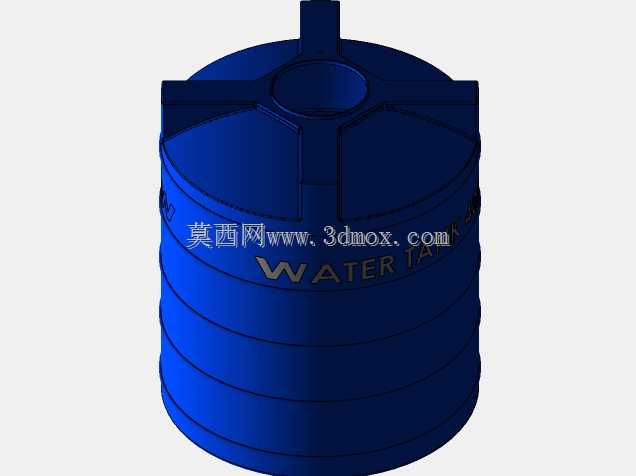

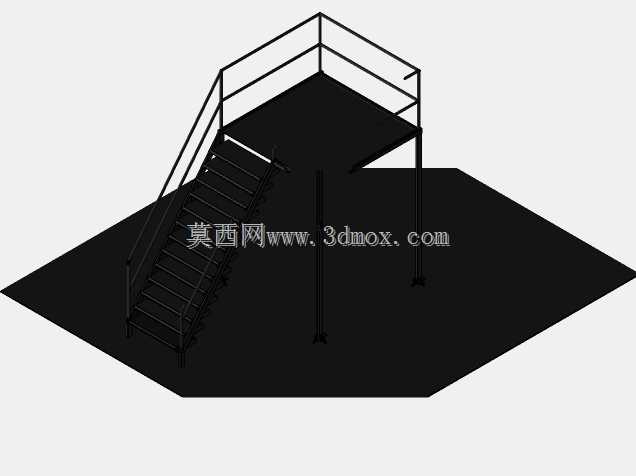

　　抵消储水满载时的侧向晃动载荷，整体支撑高度根据常规供水压力需求设定，保证罐体出水口与用水点位的高度差满足输水压力要求。斜向钢梯采用防滑踏步板设计，踏步间距符合人体工程学登高尺寸，两侧设置连续扶手，扶手高度从踏步前缘算起不低于1.1米，钢梯与支撑钢架采用螺栓刚性连接，避免人员登高时出现梯身晃动；钢梯顶端直接衔接顶部操作平台，平台四周设置高度1.2米的防护栏杆，栏杆下部设置10厘米高的挡脚板，防止运维人员操作时工具滑落，平台板面采用花纹钢板铺设，预留罐体检修口对应的操作空位，方便人员定期检查罐体密封情况、清理罐内沉积杂质。储水罐体采用立式圆柱形结构，顶部设置带密封盖的注水口与透气孔，底部侧面设置出水口与排污口，

　　罐体与支撑钢架的接触面设置橡胶减震垫，减少输水过程中水流扰动带来的结构共振；罐体安装时需保证水平偏差不超过千分之二，避免满载时出现局部应力集中。整套结构的安装边界需预留至少1.5米的周边操作空间，钢梯入口处不得堆放杂物，保证紧急情况下人员可快速撤离；设计时已考虑满载状态下的承重冗余，钢结构件的安全系数取常规静载设计的1.5倍，可适配大部分户外露天使用场景的抗风、承重要求，日常运维仅需定期检查螺栓紧固情况、罐体防腐层完整性即可，整体维护成本较低。
