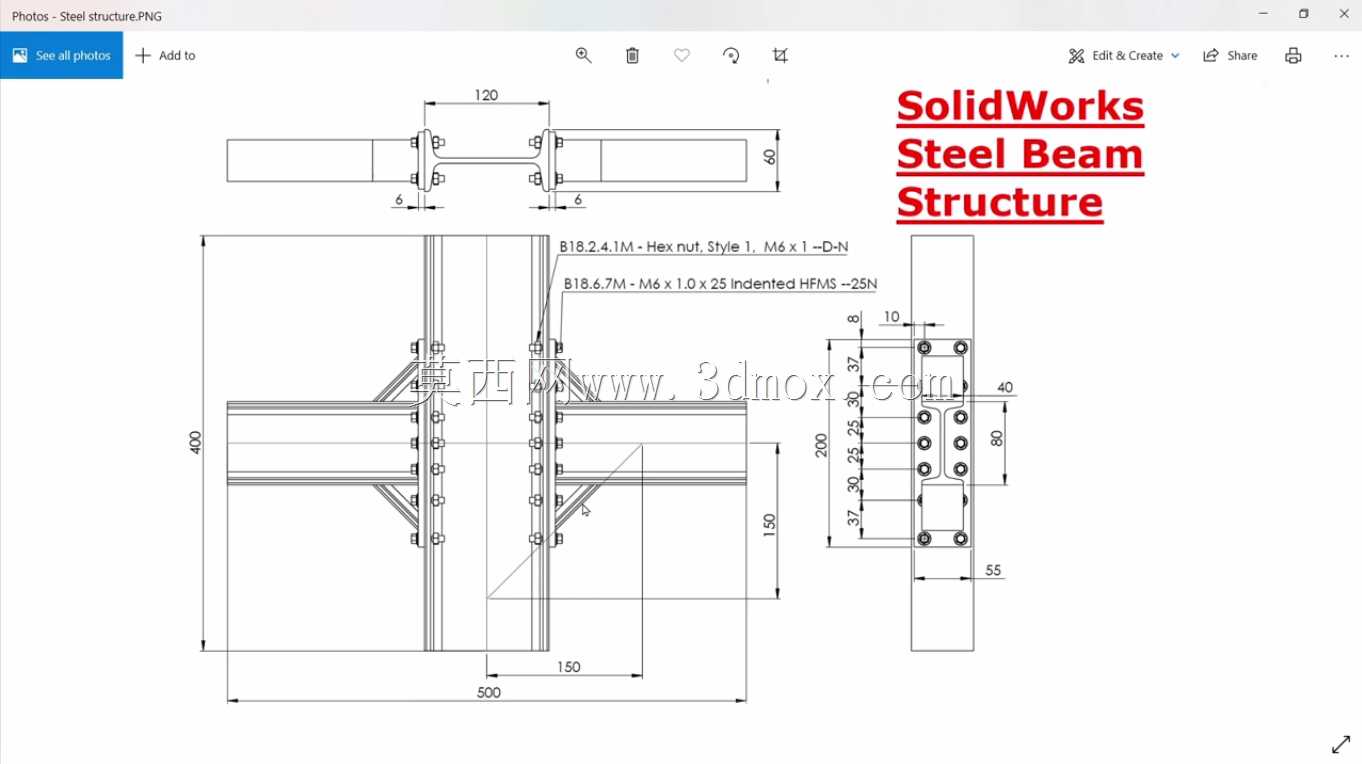

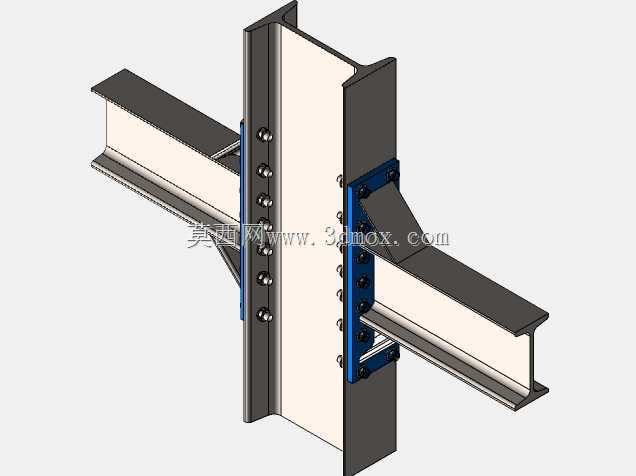

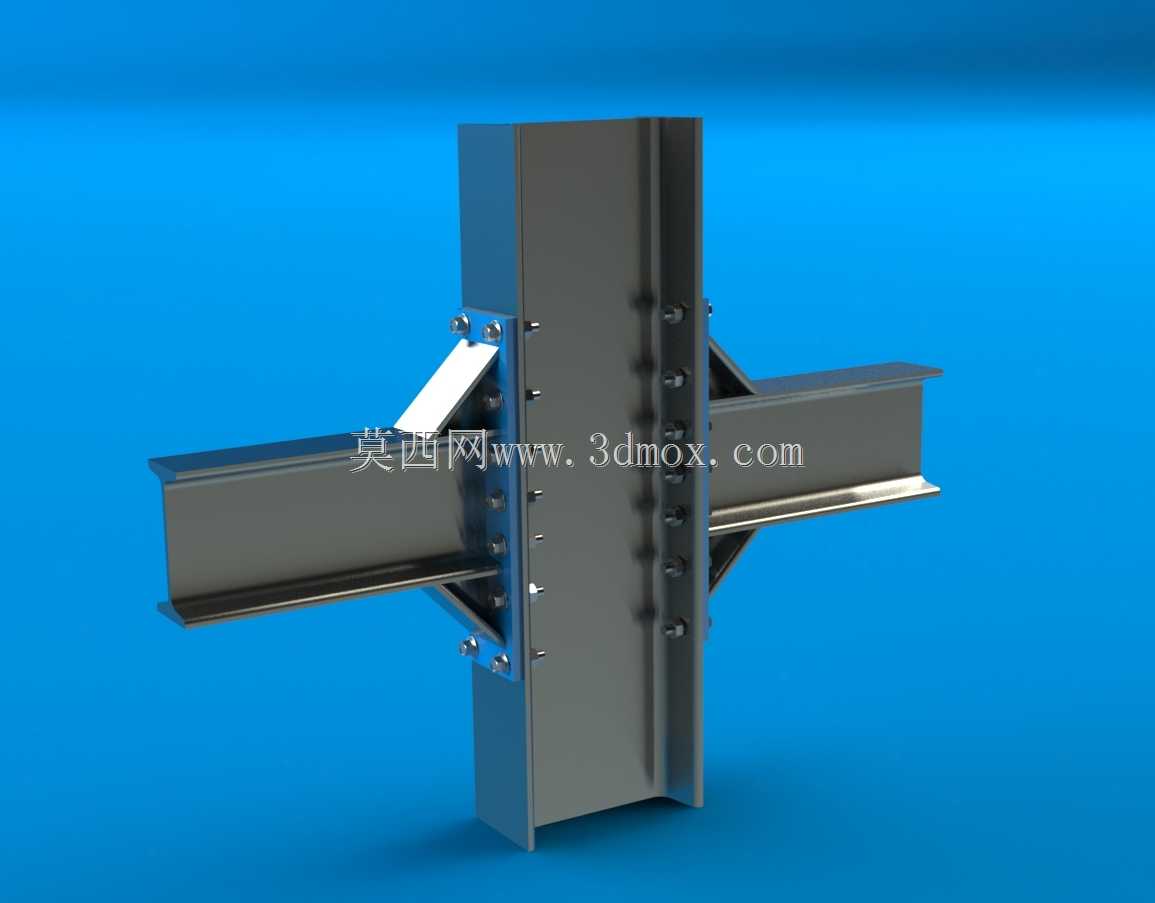

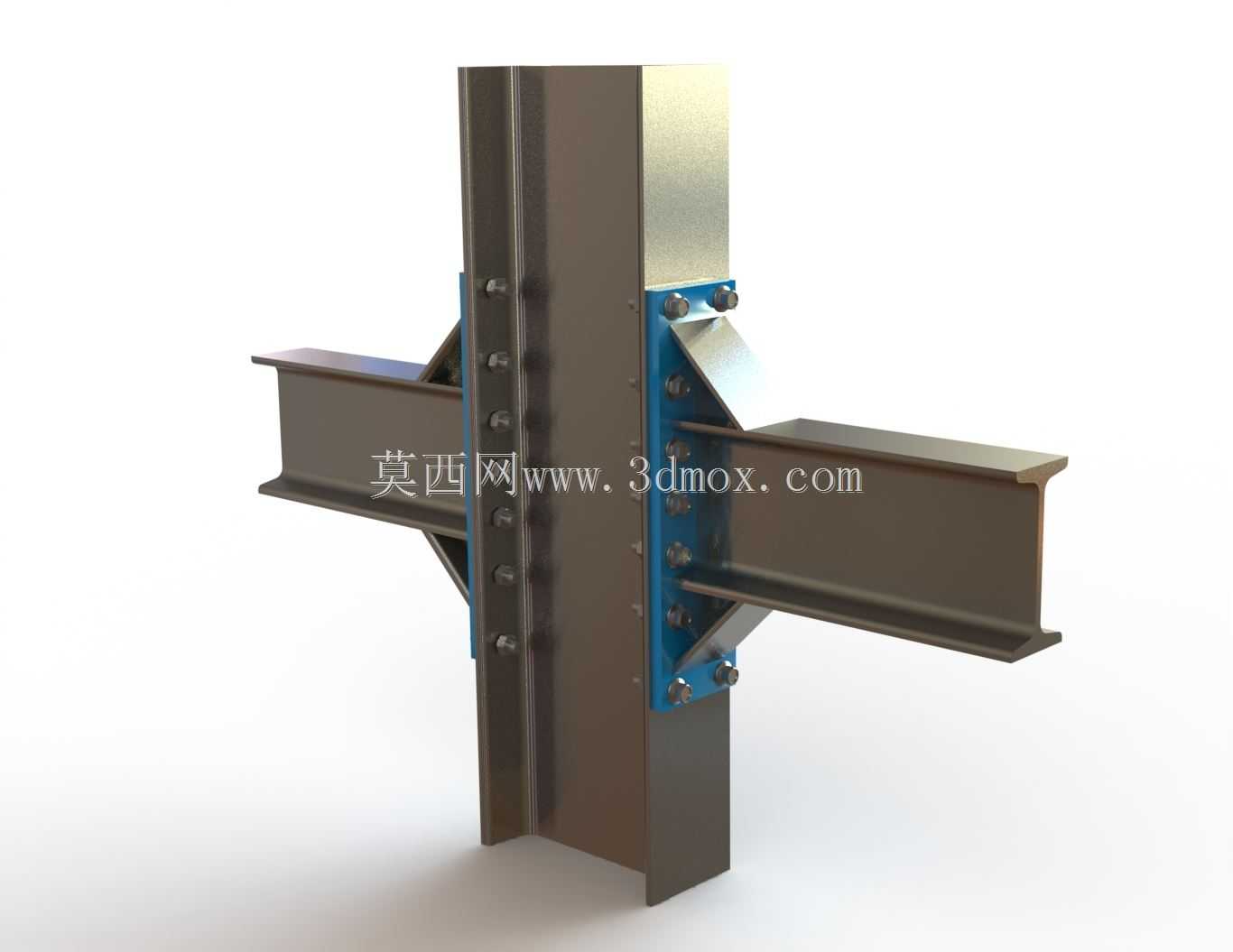

十字型钢梁螺栓连接节点构造

　　在工业厂房、大跨度场馆、高层钢框架结构的受力传递体系中，梁柱连接节点是决定整体结构安全冗余度的核心部位，本次呈现的十字形H型钢梁连接构造，正是针对多方向梁体交汇场景设计的刚性传力构件。这类节点常见于钢框架结构的中柱位置，需要同时承接纵横两个方向的梁端弯矩、剪力与轴力，避免应力集中导致的节点失效，在实际工程应用中，其安装精度直接影响后续楼层梁的铺设平整度与整体结构的受力均匀性。从结构设计逻辑来看，该节点以竖向H型钢柱作为核心承载基体，两个横向H型钢梁分别从垂直于柱腹板的两个方向与柱身连接，梁端与柱接触位置设置了加劲肋板，加劲肋的位置与梁的上下翼缘严格对齐，目的是将梁翼缘传递的集中力均匀扩散到柱身截面，避免柱腹板局部承压失稳。

　　连接方式采用高强度螺栓配合连接板的形式，梁腹板与柱身之间通过竖向连接板传递剪力，梁翼缘位置的螺栓组则承担弯矩作用下的拉压力，所有螺栓孔的排布均符合钢结构设计规范的边距、间距要求，既保证安装时有足够的操作空间，也避免孔距过小导致的截面削弱问题。从安装边界来看，该节点的各构件尺寸匹配常规热轧H型钢的规格系列，梁端预留的螺栓孔位可直接与同规格的预制钢梁对接，现场安装时无需额外裁切加工，仅需完成螺栓穿入与扭矩施拧作业即可。设计过程中需要重点验算柱腹板在梁翼缘压力作用下的局部稳定性，以及螺栓群在复合受力状态下的抗剪、抗拉承载力，同时要考虑节点域的剪切变形限值，避免节点刚度过低导致结构整体侧移过大。这类节点的三维建模过程中，

　　需要精准还原各板件的厚度、螺栓的排布位置以及加劲肋的焊接角度，确保模型可直接用于施工交底、节点受力仿真分析，也可作为预制钢结构构件生产的尺寸参考，帮助生产环节提前预判构件拼装的干涉问题，减少现场安装时的修配工作量。在实际运维阶段，这类外露的螺栓节点也便于后期的防腐维护与螺栓扭矩复检，相较于全焊接节点，其抗震性能更优，能够在地震作用下通过螺栓的微小滑移耗散部分能量，降低节点脆性断裂的风险。
