饲料谷物输送用长距离链式输送设备结构

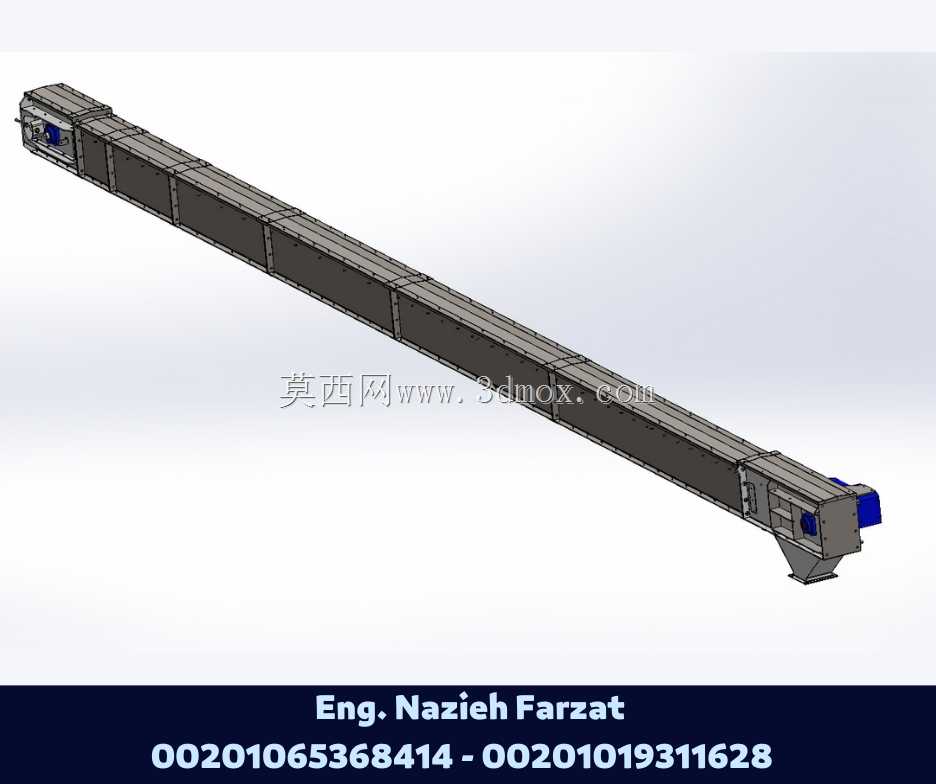

　　在饲料加工厂区与粮食仓储库区的物料转运环节，长距离封闭型链式输送设备是衔接各生产工序、仓储单元的核心连续输送装备，区别于带式输送易撒漏、斗式提升仅能垂直输送的局限，这类链式结构可实现水平长距离的封闭物料输送，全程无物料外溢，适配小麦、玉米等谷物类散料的转运需求。从实际应用场景来看，该设备可直接架设在饲料厂原料车间与粉碎、配料工序之间，也可沿筒仓群的上层通廊布置，实现不同储存筒仓之间的谷物倒仓、进料作业，全程封闭的机壳结构能避免输送过程中谷物受潮、落灰混入杂质，也能减少厂区内的粉尘飘散，符合粮食加工与仓储环节的卫生、防尘要求。设备的功能设计围绕散料连续输送展开，机壳采用分段式模块化结构，每段机壳通过法兰拼接，

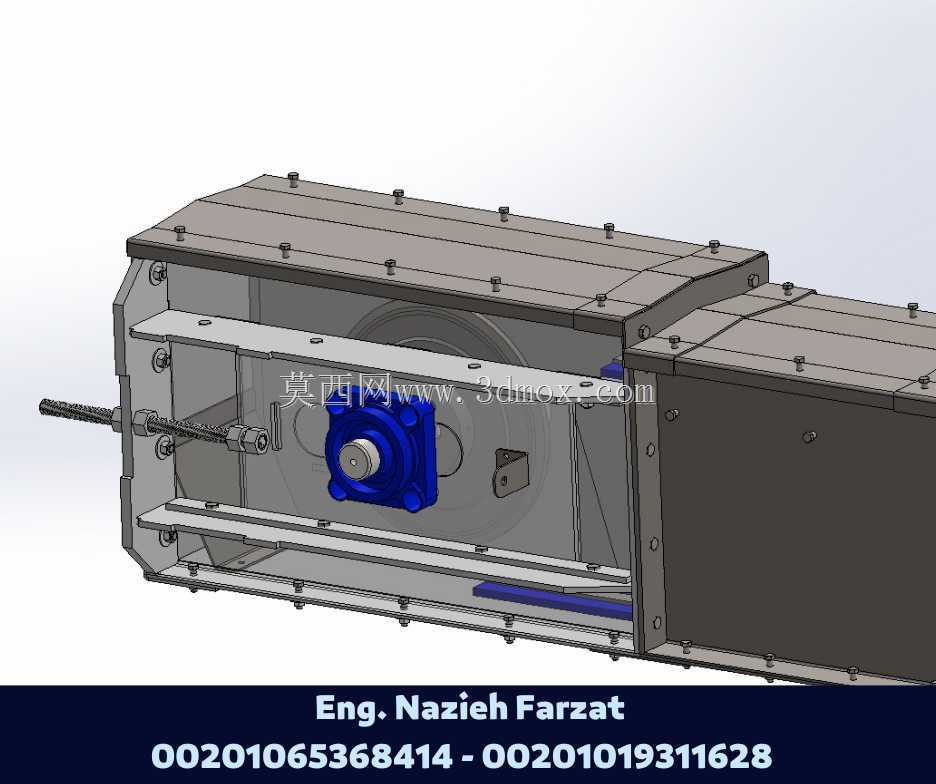

　　可根据现场输送距离灵活增减段数，适配不同厂区的通廊长度，无需定制整段长机壳，降低现场安装的调整难度。内部输送链条采用带刮板的结构，刮板与机壳底部的间隙控制在极小范围，能有效刮送机壳底部的残留谷物，避免长期积料出现霉变，影响后续输送的物料品质；头尾两端分别设置驱动单元与张紧单元，驱动端采用直连减速结构，安装在设备端部的侧下方，不占用通廊的上部通行空间，张紧端采用螺杆调节结构，可根据链条运行后的磨损伸长量实时调整张紧度，避免链条跳齿、卡滞。设计阶段充分考虑现场安装边界，设备整体截面为窄长矩形，宽度尺寸控制在较小范围，可适配老厂区原有通廊的预留安装空间，无需额外拓宽土建结构；设备底部每隔固定间距设置安装支座，支座上预留长条形安装孔，

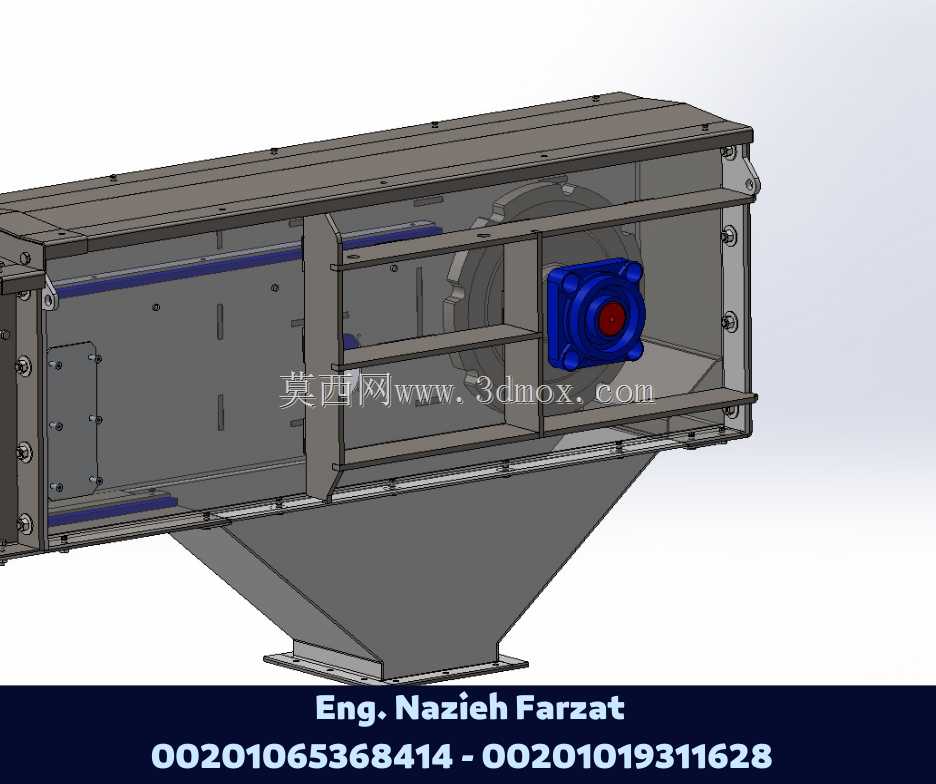

　　可抵消现场土建施工的尺寸误差，降低安装对位难度。端部的进料口与出料口采用标准法兰接口，可直接与厂区现有溜管、料斗对接，无需额外制作转接件。设备运行时的载荷传递路径清晰，链条的拉力通过头尾链轮传递到机壳侧板，侧板采用加厚型材折弯结构，具备足够的刚度，避免长距离运行时机壳出现变形，影响链条的运行轨迹；机壳上部设置可开启的检修盖板，每隔一段距离预留检修口，方便日常检查链条磨损情况、清理偶然混入的杂物，无需整段拆解机壳，降低后期维护的工作量。针对谷物输送的特性，设备内部所有与物料接触的部位均做了圆滑过渡处理，不存在直角积料死角，能减少谷物在输送过程中的破碎率，避免输送环节造成的原料损耗，适配饲料加工、粮食仓储行业对物料完整性的要求。
