Z型爬坡挡边带式物料输送设备结构

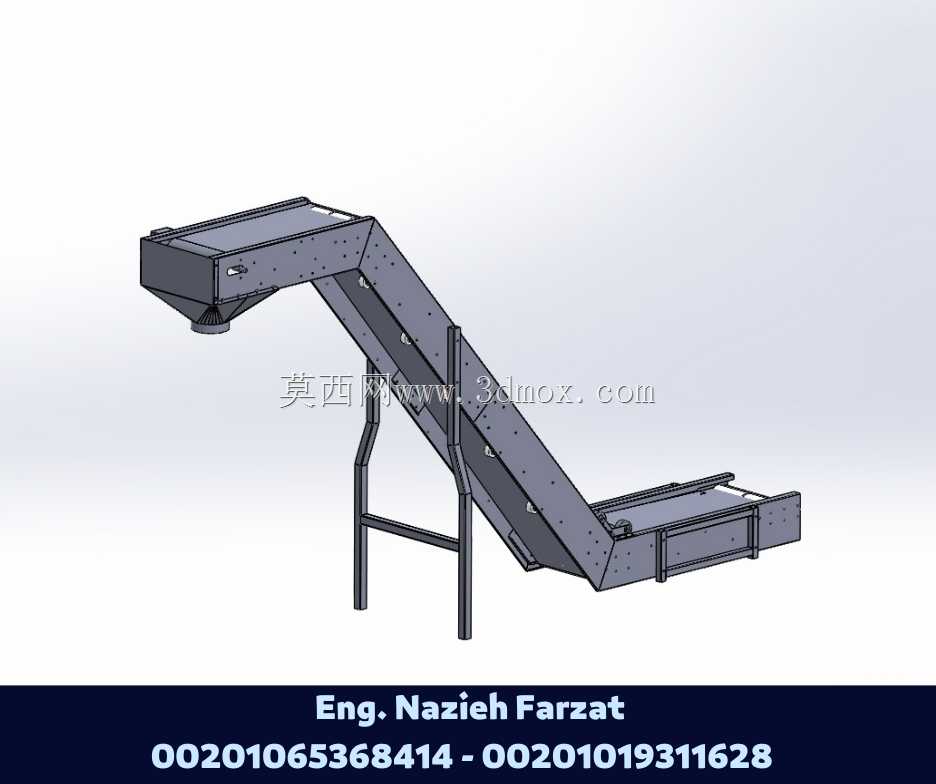

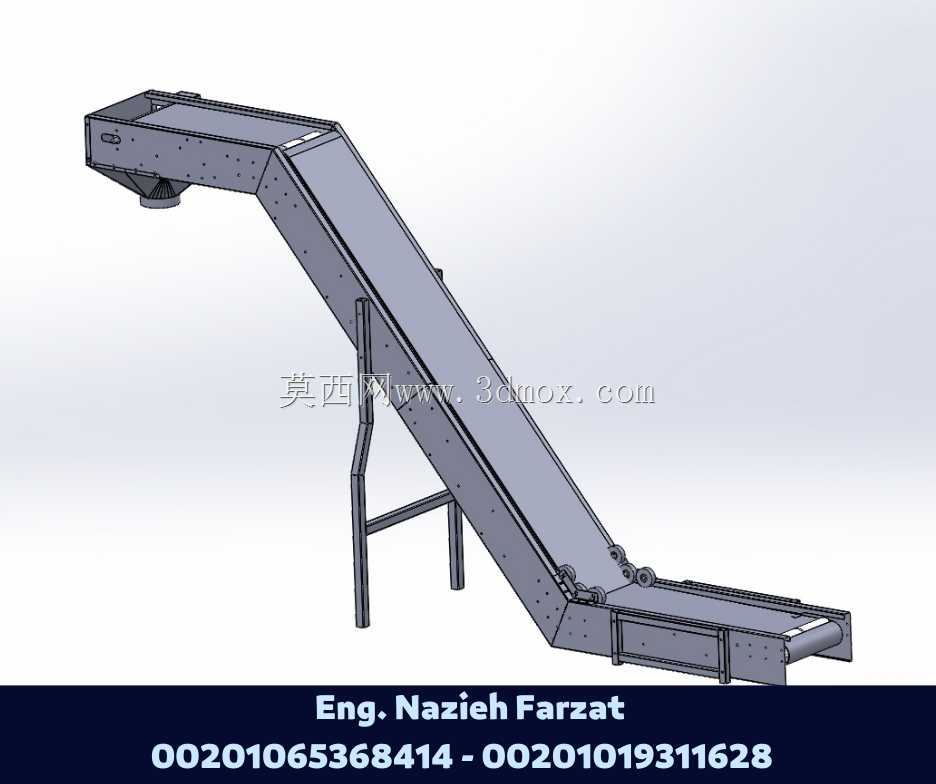

　　这款Z型布局的爬坡输送结构，主要针对车间内不同高度工位间的散料、小件工件转运需求设计，常见应用在机加工车间切屑输出、包装线物料高位上料、食品加工线原料提升等场景，能在有限的水平占地空间内完成低位受料、高位卸料的连续输送作业，避免多台水平设备转接带来的物料撒落、点位占用过多的问题。设备整体采用三段式折弯布局，下端水平段为受料区，可直接对接振动料斗、机床排屑口或者流水线出料端，承接下落的物料；中间倾斜段为核心提升段，两侧机架采用折弯钢板拼焊结构，搭配支腿做斜向支撑，支腿底部预留安装孔位，可通过膨胀螺栓与地面固定，抵消倾斜输送带来的侧向倾覆力矩，支腿高度可根据现场实际安装高度做适配调整，倾斜段的倾角控制在散料不回滑的合理范围内，

　　配合带面的挡边结构避免物料在提升过程中滚落；上端水平段为卸料区，端部设置收口式出料斗，可直接对接下游设备的受料口，让物料精准落入指定位置，减少转接撒料。设计过程中，机架主体采用薄壁钢板折弯成型，相比型材焊接机架自重更轻，同时折弯边自带结构加强筋的作用，无需额外焊接加强筋就能满足运行刚度要求，各段机架之间采用法兰螺栓拼接，方便运输时拆分，现场安装无需复杂焊接作业，普通装配人员即可完成组装。带面采用带横向挡条的裙边皮带，裙边与机架两侧的导向槽贴合，避免细小颗粒物料从带面侧边漏出，横向挡条间距根据输送物料的粒度调整，保证爬坡过程中物料不会沿带面下滑。设备的安装边界需要注意，下端水平段需预留至少0.8倍段长的操作空间，

　　方便日常清理受料区卡滞的物料，上端卸料段的出料斗下方要预留下游设备的对接空间，倾斜段两侧要预留至少300mm的检修通道，方便后期调整皮带张紧度、更换磨损的带面。驱动单元布置在上端水平段的端部，采用低速轴直连的方式，减少链传动带来的维护点，张紧机构设置在下端受料段的辊筒处，通过调整螺栓即可改变辊筒位置，实现皮带张紧度的调节，日常维护仅需定期检查带面磨损情况、转动辊筒的润滑状态即可，运维难度较低。
