内燃机活塞组件配套摇臂结构设计

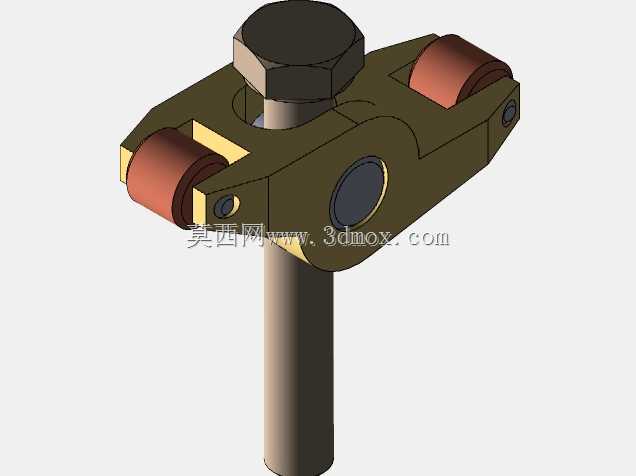

　　在往复式内燃机的配气机构中，摇臂是负责将凸轮轴的旋转运动转化为气门直线往复动作的核心传动构件，本次呈现的摇臂结构属于活塞组件的配套组成部分，直接参与缸内配气相位的精准控制，其工作状态直接决定发动机的进气效率、排气顺畅度与整体运行稳定性。从实际应用场景来看，这类摇臂多用于小排量高速内燃机，适配顶置凸轮轴的配气布局，安装时需穿过中心的枢轴螺栓固定在缸盖的摇臂轴座上，中心安装孔的同轴度公差需控制在0.02mm以内，避免摇臂摆动过程中出现卡滞、偏磨的问题。摇臂两端的接触部位设计有圆弧面滚轮结构，滚轮采用铜基合金材质，表面做硬化处理，一端与凸轮轴的凸轮型面接触，另一端与气门杆顶端接触，滚轮结构可将传统滑动摩擦转化为滚动摩擦，

　　大幅降低接触部位的磨损速率，同时减少传动过程中的动力损耗，提升配气机构的传动效率。设计过程中，摇臂的杠杆比经过反复校核，结合凸轮升程曲线与气门所需的最大开启高度确定两端臂长比例，确保气门开启的时间截面满足发动机不同转速下的进排气需求，摇臂本体采用高强度铸钢材质，整体做轻量化镂空处理，在保证结构强度、刚度满足高速摆动工况下抗冲击要求的同时，尽可能降低自身转动惯量，减少凸轮轴驱动负载，避免高转速下出现气门飞脱、弹簧共振等问题。安装边界方面，摇臂的中心枢轴孔直径适配标准M10紧固螺栓，整体横向宽度控制在65mm以内，摆动过程中两端的最大运动包络半径不超过32mm，可避免与缸盖内的气门弹簧、喷油器安装座等周边构件发生运动干涉，

　　两端滚轮的圆弧半径与接触件的型面完全匹配，接触应力控制在材料许用应力范围内，保证长期运行下的接触疲劳寿命。摇臂侧面设计有润滑油道通孔，可接入缸盖的压力润滑回路，运行过程中持续向中心枢轴、两端滚轮接触面输送润滑油，形成稳定油膜，降低摩擦副的工作温度，减少磨损量。这类摇臂的结构设计需兼顾刚性、耐磨性与轻量化要求，建模过程中需重点校核摆动过程的运动干涉、各受力部位的应力分布，以及与周边配套零件的装配公差匹配，确保实际装配后可稳定实现配气动作的精准传递，适配内燃机高转速、高负荷的持续工作工况。
