三英寸带凸台沟槽式法兰连接构件

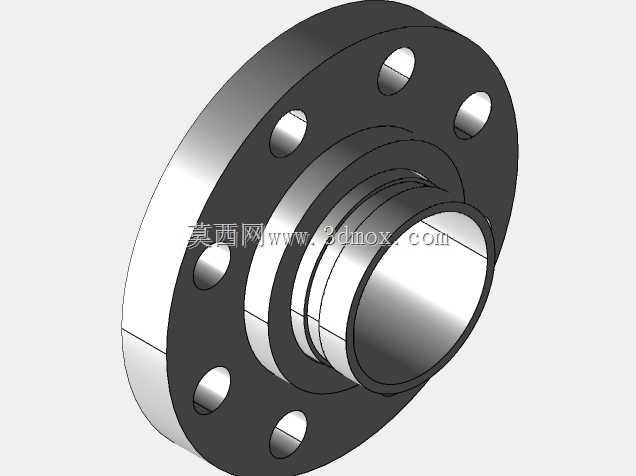

　　在工业管路系统的搭建场景里，这类带沟槽的法兰构件常被用于中低压流体输送管线的对接作业，不管是净水处理管路、化工介质输送支线，还是常规工业循环水系统，都能见到这类构件的应用。它的核心作用是实现两段管路的刚性密封对接，相比平焊法兰，带凸台的沟槽结构能更好地适配带密封圈的快装对接需求，安装时不需要在现场做大量焊接作业，能有效缩短管路施工的周期，也降低了现场动火作业的安全风险。从结构设计来看，法兰盘本体采用圆盘式主体结构，盘面上均匀分布了六个螺栓通孔，安装时螺栓穿过通孔锁紧后，能为对接面提供均匀的压紧力，避免局部压力不足导致的密封泄漏问题。法兰一侧的凸台结构做了阶梯式设计，最外侧的圆柱段可以直接插入对接管路的内部，起到安装定位的作用，

　　中间的环形沟槽是专门为密封胶圈预留的安装位，胶圈嵌入沟槽后，在两端法兰锁紧的压力下会产生均匀的弹性形变，完全填充对接面的微小间隙，阻断流体的渗漏路径。从安装边界来看，三英寸规格的该法兰适配公称通径80mm的管路，法兰盘的外径尺寸刚好匹配同压力等级的标准法兰安装尺寸，螺栓孔的中心圆直径也符合通用管路法兰的安装规范，不需要对现有管路的安装孔位做二次修改就能直接替换使用。设计过程中特意将凸台的根部做了圆角过渡处理，避免应力集中导致的法兰根部开裂问题，毕竟管路运行过程中会产生一定的振动，圆角过渡能有效分散振动带来的交变应力，提升构件的长期使用寿命。法兰盘的密封面没有做复杂的水线结构，依靠沟槽内密封圈的形变就能实现可靠密封，

　　这种设计也降低了密封面的加工精度要求，减少了生产过程中的机加工成本。在实际选型使用时，要注意对接管路的端面平整度，虽然密封圈能补偿一定的端面误差，但如果端面偏差过大，还是会导致局部压紧力不足出现渗漏，另外螺栓锁紧时要采用对角分次锁紧的方式，保证每个螺栓的锁紧力矩一致，避免法兰盘偏斜导致的密封失效。这类法兰构件在日常维护中也比较方便，需要拆解管路时只需要松开螺栓就能分离对接段，不需要切割管路，能大幅降低后期管路改造、设备检修的工作量。
