撬装式卧式压力容器承载框架结构

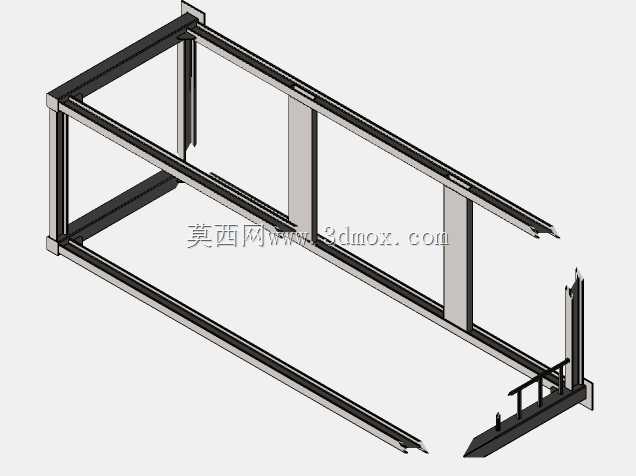

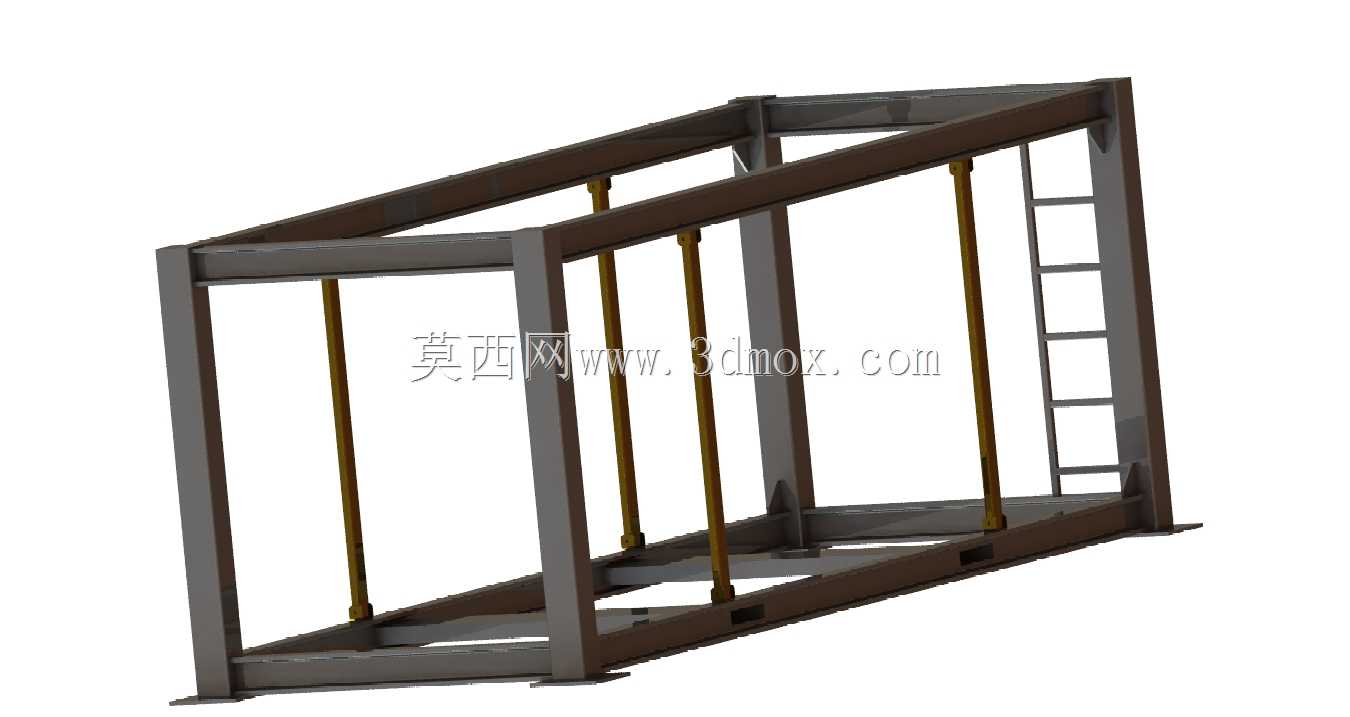

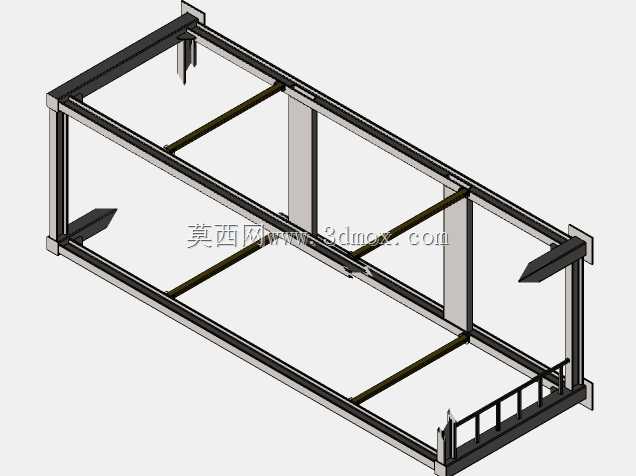

　　这类撬装承载框架主要应用于油气集输、化工介质中转、小型水处理单元的现场部署场景，核心作用是为大直径卧式圆筒压力容器提供集成化的安装承载基础，替代传统现场浇筑混凝土基础的施工模式，让整套压力存储单元可以在工厂完成预制组装后整体运输吊装，大幅缩短现场施工周期，适配偏远井场、临时作业点、模块化化工产线的快速搭建需求。框架整体采用型钢焊接成型，主承力梁选用矩形空心型钢，在卧式容器的两个鞍座支撑位置做了局部加劲处理，避免长期承载下出现梁体下挠变形，侧面设置的爬梯结构方便运维人员登顶开展阀门操作、仪表校准、密封点检等日常作业，框架底部预留的地脚安装孔位匹配通用吊装转运的固定要求，同时兼顾公路运输的外廓尺寸边界，

　　整体宽度控制在常规货运车辆的限宽范围内，无需办理超宽运输审批即可完成转场。设计过程中优先考虑了载荷传递路径，容器充液后的总重量通过鞍座直接传递到框架的纵向主承力梁上，再由纵向梁分散到底部的横向支撑梁，最终通过底部的四个支脚传递到安装基础，避免出现局部应力集中导致的焊缝开裂问题；框架侧面的竖向支撑杆除了满足结构侧向稳定性要求，还可作为工艺管线、仪表线缆的敷设固定支点，让整套撬装单元的外围布管更加规整，减少现场配管的工作量。框架的所有外露棱边都做了倒角处理，避免吊装转运过程中剐蹭作业人员，焊接位置预留了后期防腐涂装的作业空间，适配户外长期服役的防腐要求，侧面预留的爬梯踏步间距符合工业作业平台的安全规范，

　　扶手位置的高度满足高空作业的防护要求，不需要额外加装临时护栏即可开展常规运维作业。在安装边界上，框架底部支脚的间距适配常见的设备基础预埋螺栓排布，不需要对现有标准设备基础做二次改造即可完成就位，框架顶部预留的吊装吊点位置经过重心核算，起吊过程中可保持整套撬体水平，避免容器出现倾斜移位，框架内部的支撑位置预留了容器鞍座的调节余量，可适配同直径范围内不同长度的卧式容器安装，提升框架的通用适配性。
