带操作钢平台直爬梯卧式储水罐体

　　这套储水罐体结构的设计，首先要匹配厂区生产供水、循环水暂存的实际工况，很多中小型加工车间的循环冷却水系统、生产工艺临时储水环节，都需要这类架高布置的卧式储水设备，架高设计的核心目的是留出罐体底部的管路安装、阀门操作空间，同时依靠液位高度形成自然静压，减少供水端的泵组初始扬程损耗。

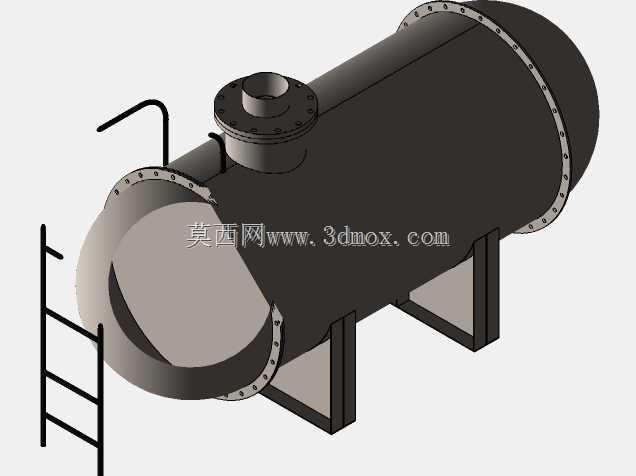

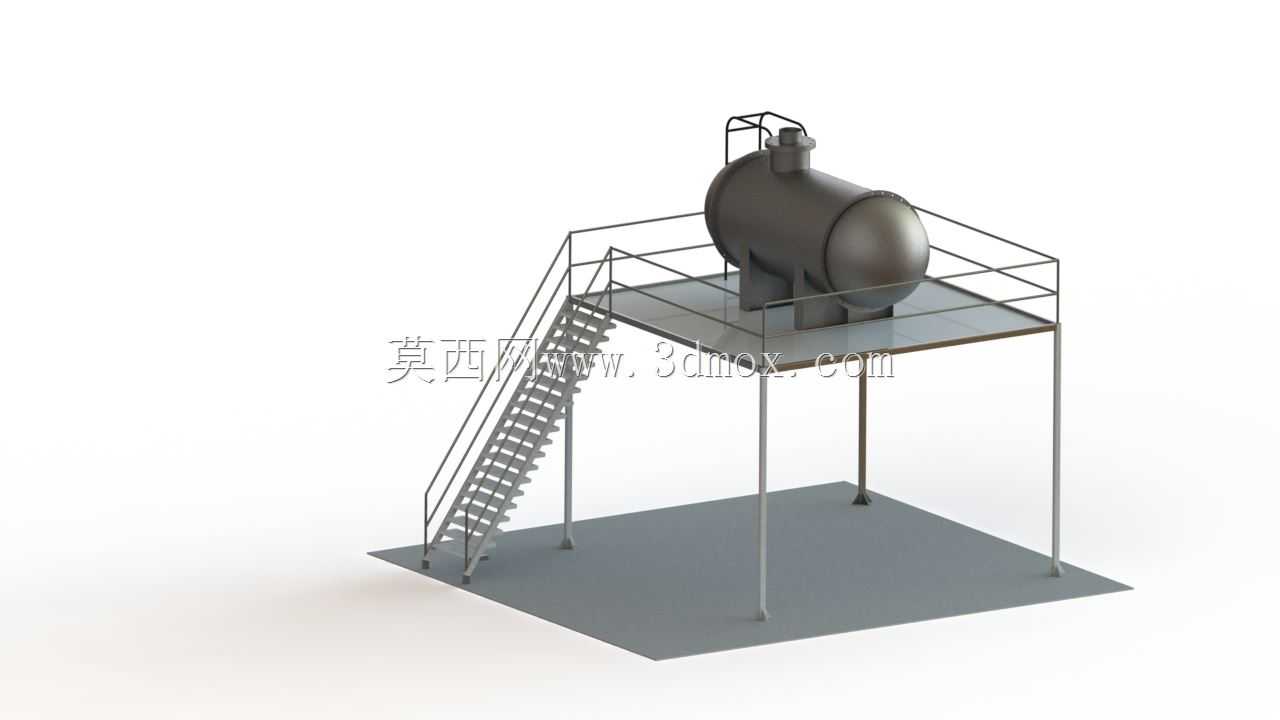

　　从结构设计逻辑来看，卧式罐体采用标准椭圆封头焊接成型，相比平盖封头能承受更高的内部静水压，筒体壁厚根据常规10-20立方储水容积的受力情况核算，支座采用鞍式支撑结构，两个鞍座分别布置在筒体靠近两端封头的位置，避开筒体焊缝区域，保证承重时的应力均匀分布，不会出现局部应力集中导致的罐体变形。配套的操作钢平台采用型钢焊接框架，平台铺板采用花纹钢板防滑，四周设置1.2米高的安全防护栏杆，栏杆底部设100mm高的挡脚板，防止工具、杂物从平台坠落伤人。直爬梯的踏步采用防滑钢筋制作，爬梯与平台框架可靠焊接，爬梯两侧设置扶手，爬梯倾斜角度控制在60度以内，符合工业操作平台的通行安全要求，爬梯底部与地面基础预埋板焊接固定，保证整体结构的稳定性。

　　安装边界方面，这类架高储水罐的整体占地尺寸需要根据罐体容积调整，常规适配中小型厂区的型号，平台底部净空高度不低于2.5米，满足底部管路、阀门的安装操作空间，罐体顶部设置人孔、呼吸口、溢流口、进水口接口，侧面预留液位计安装位、出水口、排污口接口，所有接口的法兰尺寸都匹配通用给排水管路标准，方便现场对接安装。平台的四根支撑立柱底部需要做混凝土基础，预埋钢板与立柱焊接，基础尺寸根据整体满载重量核算，避免出现沉降倾斜。

　　实际使用中，这套结构除了储水功能，架高的平台也方便操作人员定期检查罐体顶部的阀门、人孔密封情况，爬梯的宽度满足单人携带工具上下的通行需求，护栏的高度符合工业安全规范，避免巡检时发生坠落风险。罐体的鞍座与平台框架之间设置缓冲垫，减少温度变化带来的热胀冷缩应力对结构的影响，整体结构没有冗余设计，所有型钢、板材的选型都在满足承重、安全要求的前提下控制材料成本，适合中小型工业厂区的供水配套使用，建模时所有焊缝位置、连接节点都做了还原，能直接用于结构校核、施工参考或者配套管路设计的装配参照。
