卧式承压储水罐体三维结构设计

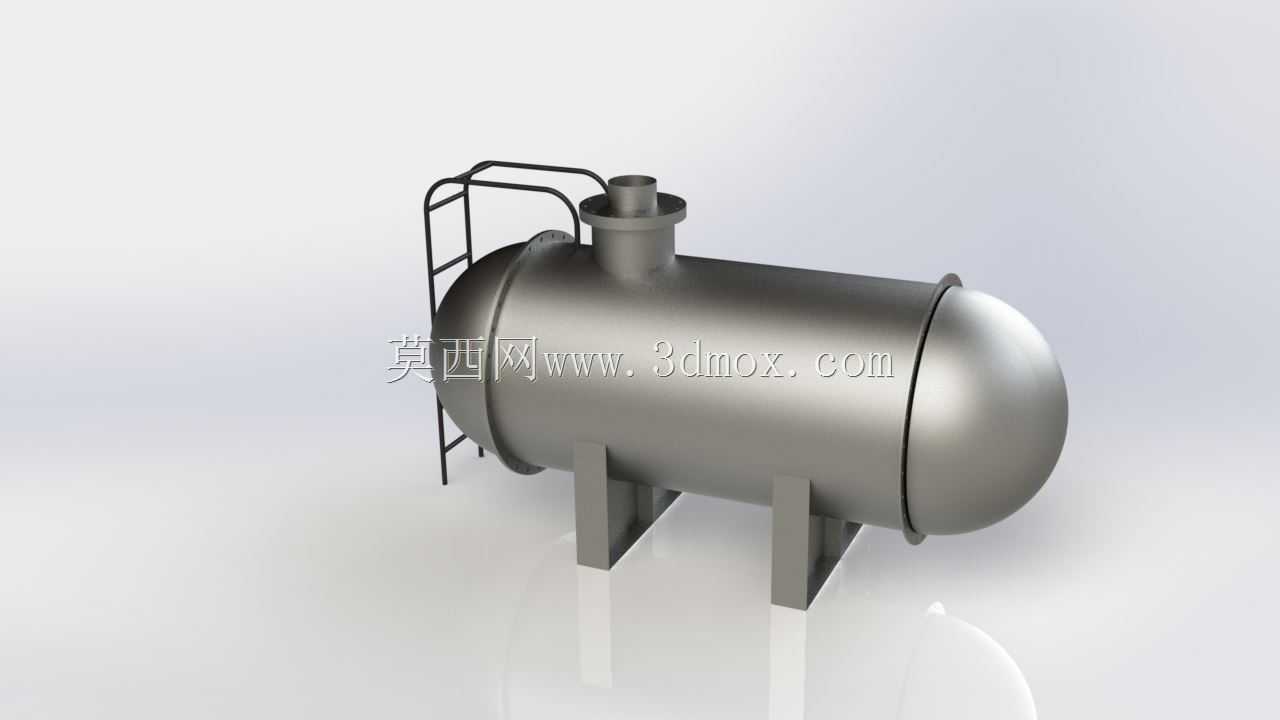

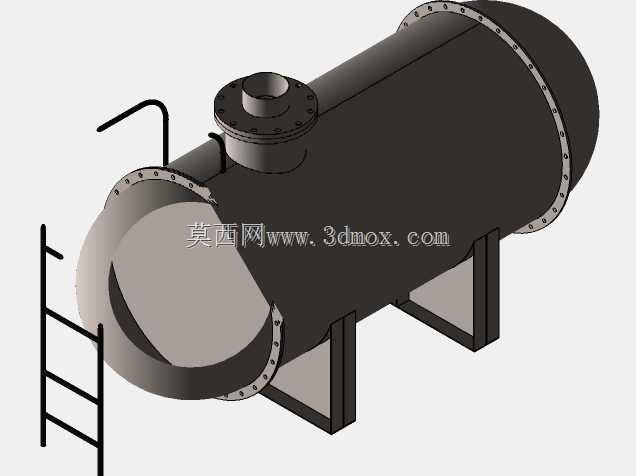

　　在工业流体存储、厂区供水配套、中小型工艺水循环系统的场景里，这类卧式承压储水罐体是非常常见的静设备选型方向。不同于立式储罐对垂直安装空间的高要求，卧式布局的罐体可以适配层高受限的厂房、户外露天作业区的安装条件，自身通过两个对称布置的鞍式支座承载整体重量，支座与基础的接触面积更大，对地面承重强度的要求更友好，安装时不需要做过高的承重基础，能大幅降低现场基建的成本投入。从结构设计逻辑来看，罐体主体采用等直径圆筒段搭配两端标准椭圆封头的结构，椭圆封头的曲面过渡可以有效分散内部储水带来的环向应力，相比平盖封头能在相同壁厚下承受更高的工作压力，减少应力集中带来的结构失效风险。罐体顶部设置的接管用于进水、排气或者加装液位检测附件，

　　侧面靠近封头位置的爬梯结构，是为了方便运维人员定期到罐顶检查阀门、接管的密封状态，不需要额外搭设临时检修平台，爬梯的踏步间距按照常规人工攀爬的人机工程尺寸设置，侧边的防护栏能避免检修时的坠落风险。设计这类罐体的时候，首先要根据额定储水量确定圆筒段的长度与内径，控制长径比在合理区间，避免长径比过大导致罐体跨中挠度超标，运行时出现结构震颤；鞍式支座的位置要避开圆筒段的环向焊缝，同时保证两个支座的间距符合筒体受力的弯矩分布要求，减少支座处的局部应力。安装边界上，要预留罐体两端封头外侧的检修操作空间，顶部接管上方要预留阀门安装、管路连接的操作距离，爬梯侧要留出至少单人通行的检修通道，罐体底部要预留排污口的安装与管路排布空间。

　　这类罐体主要用于常温常压或低压工况下的生产用水存储、消防备用水存储、工艺循环水的缓冲存储，内壁可以根据存储水质要求做防腐处理，外部可以加装保温层适配低温或高温环境的储水需求，整体结构没有复杂的运动部件，运行可靠性高，维护成本低，是工业水系统里非常基础但应用极广的存储单元。建模过程中要注意封头与圆筒段的对接公差，鞍式支座与筒体的焊接位置要做局部的应力释放结构处理，接管与筒体的连接要做补强圈设计，避免开孔处的强度不足，爬梯与罐体的连接采用可拆卸的抱箍结构，方便后期运维时的部件更换。
