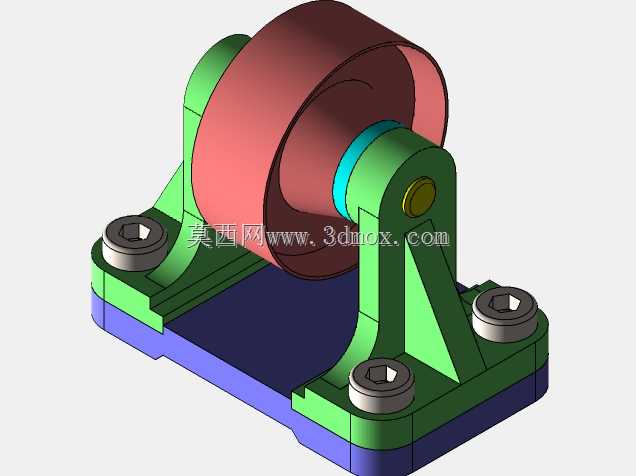

带支座安装式皮带轮传动组件结构

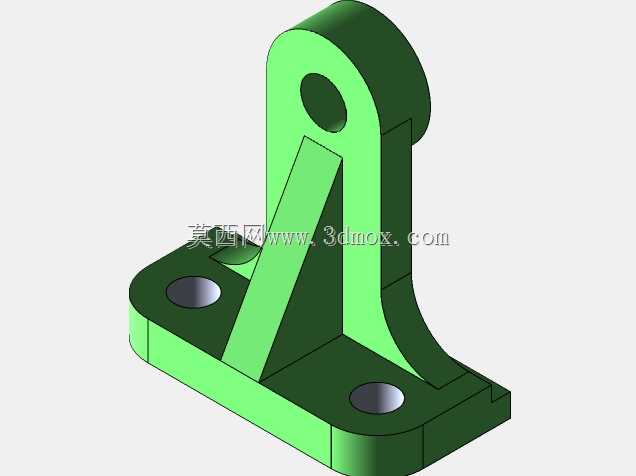

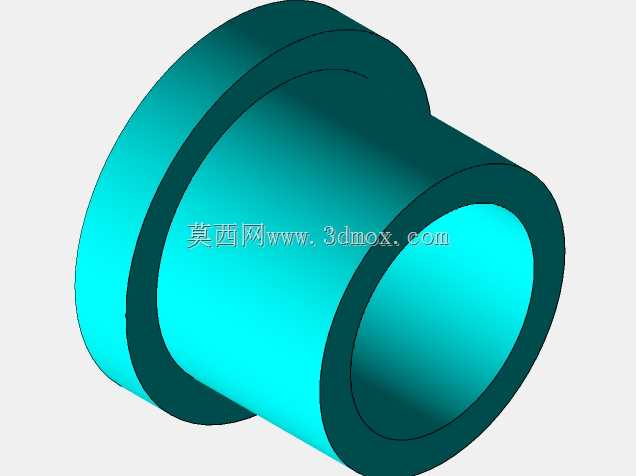

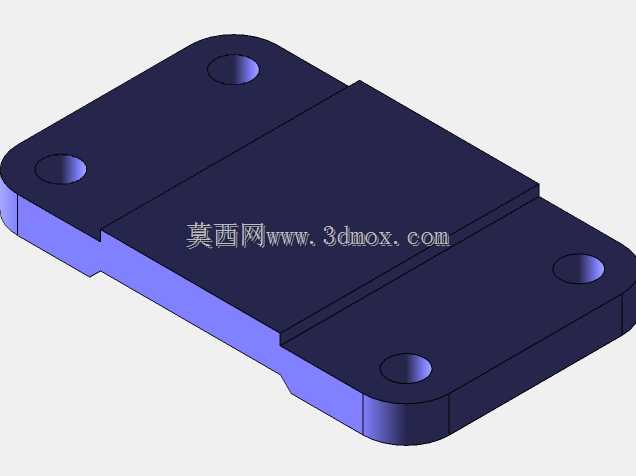

　　该皮带轮组件多用于中小功率传动场景，常见于轻工输送线、小型实验设备、仪器仪表配套传动机构中，承担动力传递与转速匹配的核心作用，可将原动机输出的旋转动力通过皮带摩擦传递至从动端，实现不同工位间的动力输送，适配三角带、平皮带等常规传动带型，在低速、传动比要求不极端严苛的工况下运行稳定性较好。组件采用双侧立式支座支撑结构，支座底部设置一体化安装底板，底板预留三个内六角螺栓安装位，安装时可直接通过螺栓将整体组件固定在设备安装基面，无需额外加工支撑结构，安装边界清晰，底板长宽尺寸适配多数小型设备的安装预留空间，支座与底板间设置三角加强筋，可抵消皮带张紧时产生的侧向倾覆力矩，避免长期运行出现支座变形、轮轴偏移的问题。轮体与支撑轴间设置轴套结构，

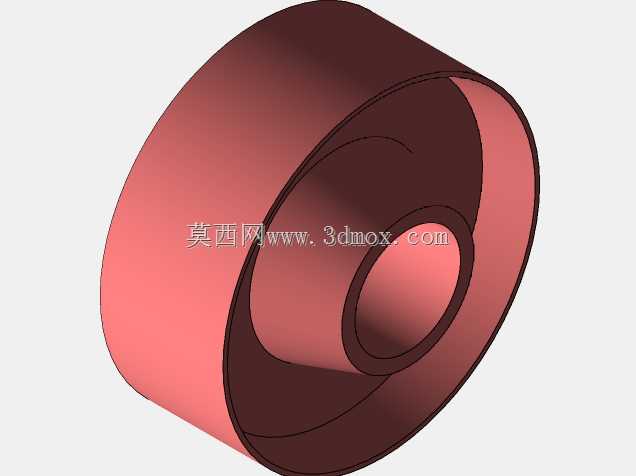

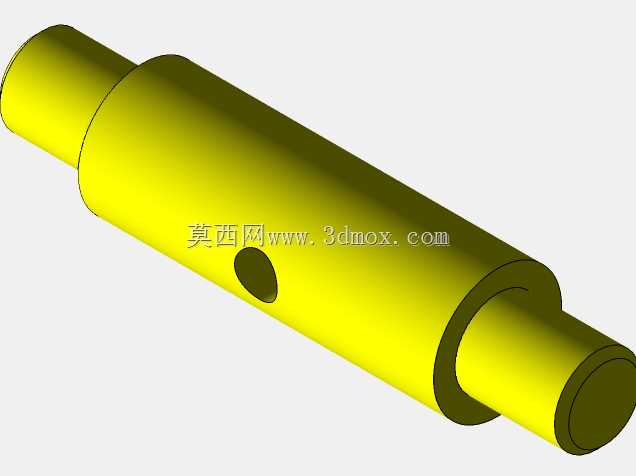

　　可减少轮体转动时的轴颈磨损，轴端采用挡圈限位，防止轮体轴向窜动，轮缘表面做适配皮带的弧面处理，可增大皮带与轮体的接触摩擦力，降低传动打滑概率。设计时优先考虑了装配便捷性，所有紧固件均采用标准内六角圆柱头螺钉，市面通用性强，后期维护更换成本低，双侧支座的同轴度在建模时做了公差匹配约束，可保证轮体转动时无卡滞、偏磨问题，轮体与支座间预留足够的轴向间隙，避免运行过程中轮体侧面与支座发生摩擦损耗。实际选型应用时，可根据传递功率大小调整轮体直径、轴径尺寸，安装时需保证皮带张紧力处于合理区间，过松易出现打滑丢转，过紧则会加剧轴套与支撑轴的磨损，同时要保证组件安装基面的平面度，避免底板安装后出现翘曲，导致双侧支座同轴度超差，影响传动平稳性。该结构的建模过程中对各零件的装配干涉做了逐一排查，所有配合面均设置了合理的装配间隙，可直接用于工程出图或3D打印样件验证，适配多数常规传动场景的安装需求，无需做大幅结构改动即可直接套用在对应设备的传动系统设计中。
