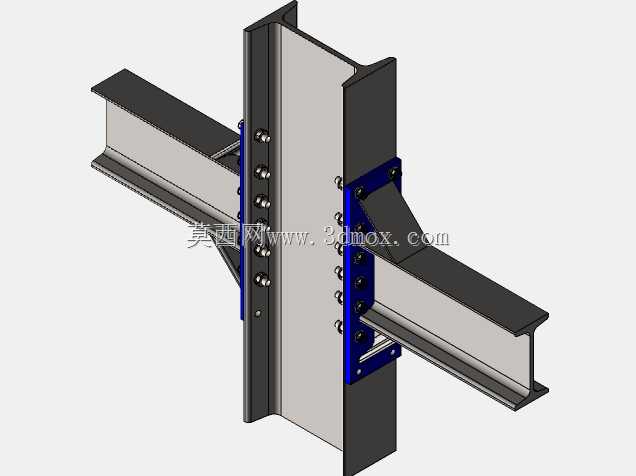

H型钢梁柱螺栓加劲连接节点构造

　　该节点构造针对多高层钢结构、工业厂房框架的梁柱刚接受力场景设计，主要承担梁端传递的竖向剪力、水平弯矩及风载、地震作用下的往复荷载，是框架结构传力路径的核心组成部分。设计时优先遵循强节点弱构件的抗震设计原则，通过在柱身对应梁上下翼缘位置设置横向加劲肋，避免柱腹板在梁翼缘集中压力作用下出现局部屈曲，同时保证梁端弯矩能够通过翼缘连接板有效传递至柱身，减少节点域的剪切变形。节点采用10.9级高强度螺栓摩擦型连接，梁端腹板与柱侧连接板通过双排螺栓排布承担全部竖向剪力，梁上下翼缘分别通过带加劲的连接板与柱翼缘栓接，传递翼缘拉压轴力，无需现场焊接即可完成装配，适配装配式钢结构的快速施工需求。从安装边界来看，柱身采用标准宽翼缘H型钢截面，

　　梁截面高度适配常规12-18m跨度的楼盖梁荷载要求，连接板外伸长度预留足够的螺栓施拧空间，现场作业时可采用扭矩扳手从外侧完成全部螺栓紧固，无需进入柱身内部操作。加劲肋与柱身采用围焊连接，焊脚尺寸匹配板件厚度，避免应力集中在焊缝端部，节点域柱腹板厚度满足抗剪承载力要求，无需额外贴板补强即可应对常规民用建筑的荷载工况。该构造同时兼顾了工厂预制的便利性，所有连接板、加劲肋均可在工厂完成与柱件的焊接预组装，现场仅需完成梁段的对位栓接，大幅降低高空作业的施工难度与质量风险，节点的刚度、承载力均满足现行钢结构设计标准的刚接节点要求，可有效保证框架结构的整体侧向刚度，减少层间位移。
