带安装底座的凸轮弹簧联动锁紧机构

项目分类:通用机械零部件 发布时间:2022-03-16 ID:580012
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构
  • 带安装底座的凸轮弹簧联动锁紧机构

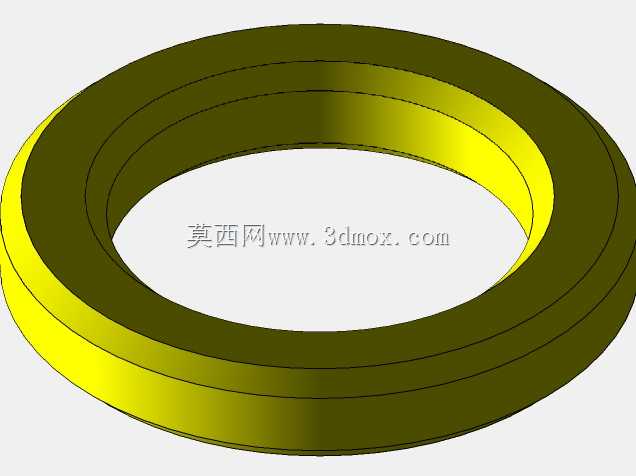

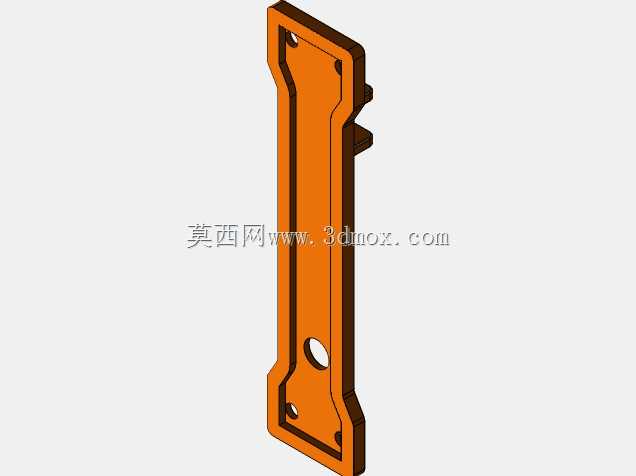

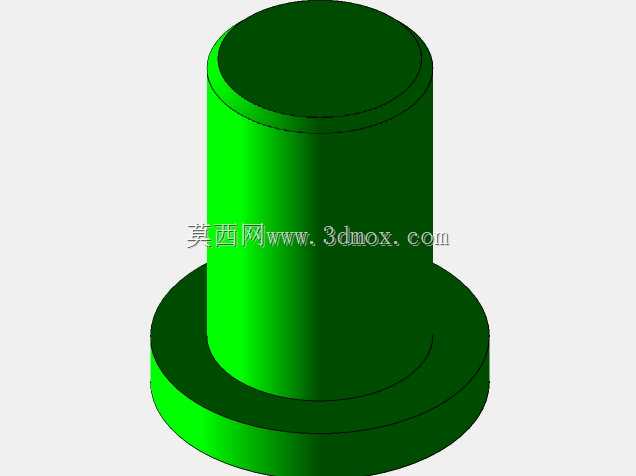

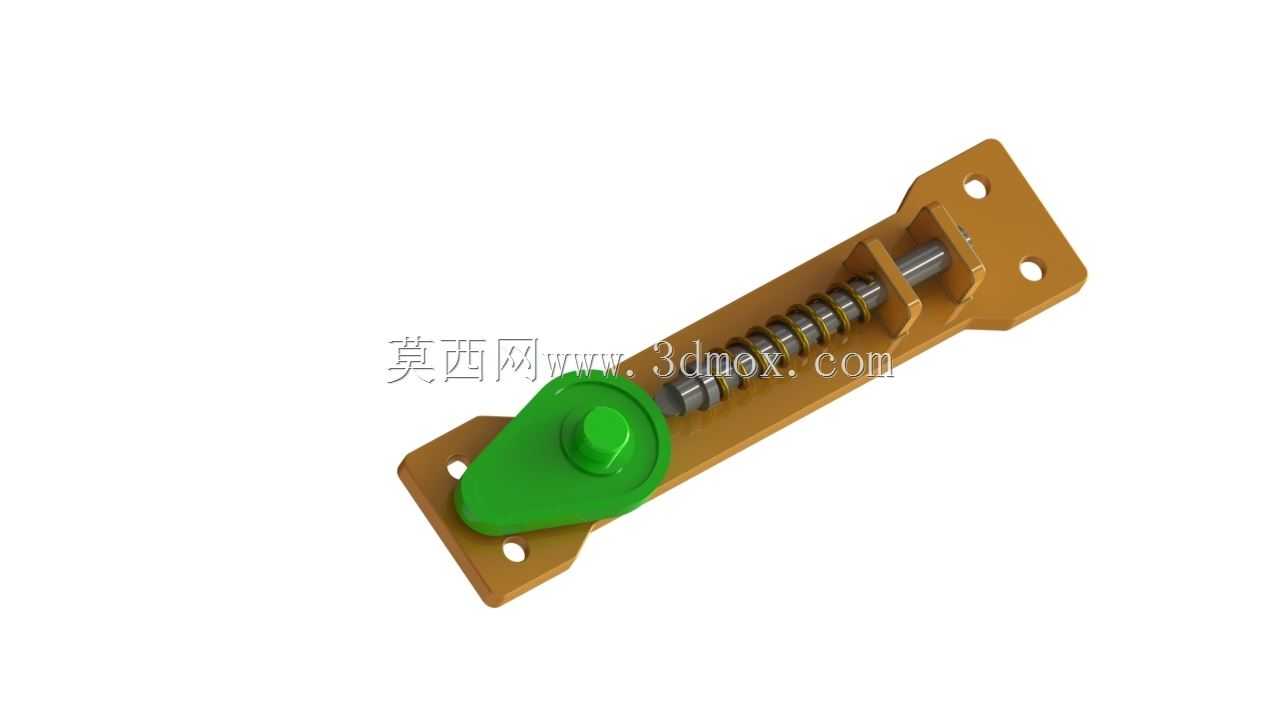

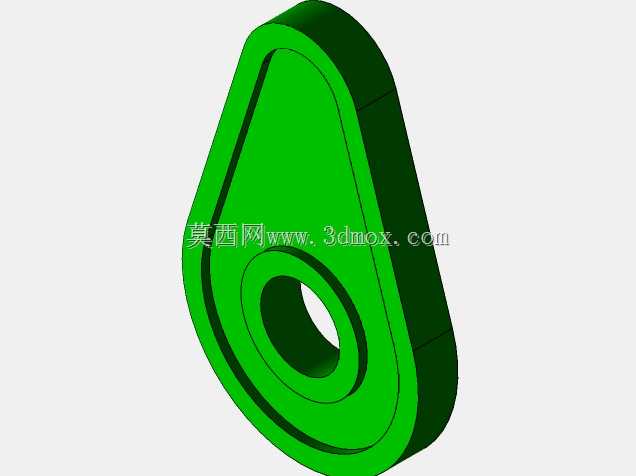

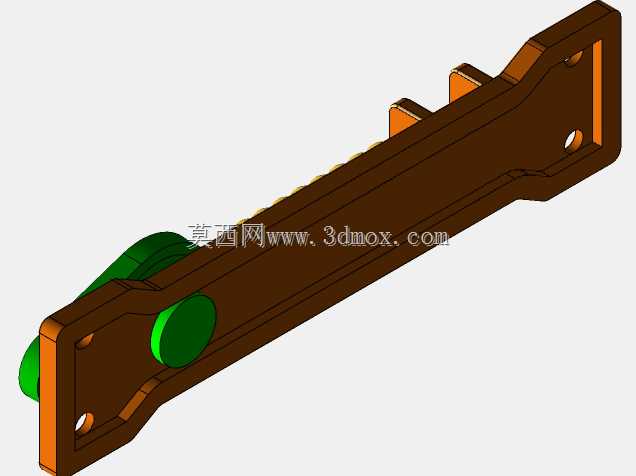

  这类凸轮弹簧联动结构常出现在小型设备的舱门锁紧、工位定位、快速夹装场景中,依靠凸轮轮廓的升程变化配合弹簧的预紧弹力,实现手动操作下的快速锁紧与释放,不需要额外配套动力源,在没有气源、电源的户外检修场景或者小型便携设备上适配性很强。从结构设计逻辑来看,底座采用带安装孔的长条形冲压钣金结构,四个沉头安装孔分布在底座两端,安装时可以直接通过螺栓固定在设备机架平面上,安装孔的孔位公差设计留有0.2mm的调节余量,能抵消机架加工带来的少量位置误差,不需要额外配做定位销就能完成装配。凸轮部分采用偏心轮廓设计,操作端做了加大的圆形旋钮结构,表面做防滑滚花处理,手动旋转时不需要额外工具就能施力,凸轮的工作轮廓做了淬火硬化处理,

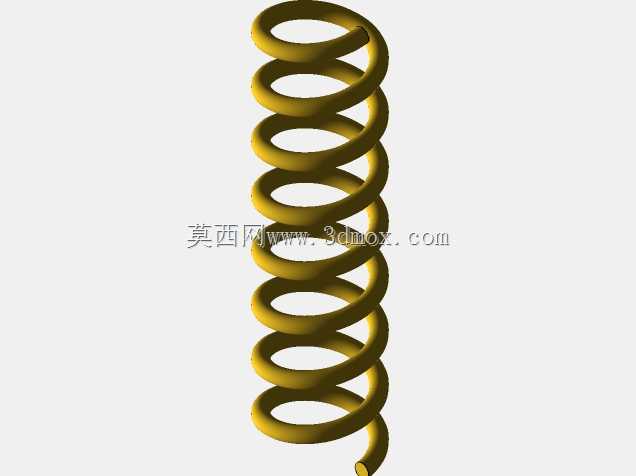

  长期和弹簧顶杆接触摩擦也不会出现轮廓磨损导致的锁紧失效问题。弹簧选用圆柱螺旋压缩弹簧,装配在底座的导向槽内,导向槽的内径和弹簧外径的配合间隙控制在0.3mm,既能保证弹簧伸缩时不会出现偏斜卡滞,也不会因为间隙过大导致弹簧晃动产生异响。顶杆部分和弹簧端部做了平面贴合设计,顶杆的导向段和底座上的导向孔采用间隙配合,表面做镀锌防锈处理,在潮湿工况下也能保证动作顺畅。整个机构的锁紧行程设计为8mm,当凸轮旋转到最大升程位置时,弹簧被压缩产生的预紧力可以达到120N,足够锁紧重量在5kg以内的小型舱门或者检测模块,不会因为设备运行的振动出现松脱。设计时特意将凸轮的自锁角度控制在5度以内,当锁紧到位后,即使弹簧的反作用力作用在凸轮轮廓上,

  也不会推动凸轮反向回转,不需要额外增加定位销或者锁止结构就能保持锁紧状态。整个机构的外形宽度控制在40mm以内,长度不超过120mm,安装时只需要在固定平面预留130mm*50mm的安装空间即可,不会占用过多设备内部的布局空间,很适合在紧凑型检测设备、小型传感器防护舱、便携工具箱这类对安装空间有严格限制的场景中使用。在建模过程中,各个运动部件的配合间隙都按照实际加工公差做了预留,弹簧的参数按照实际工况的载荷要求做了匹配,凸轮的轮廓曲线采用等速运动规律设计,旋转操作时的手感平顺,不会出现突然的阻力变化。
