双槽导向滑轮安装固定支架结构

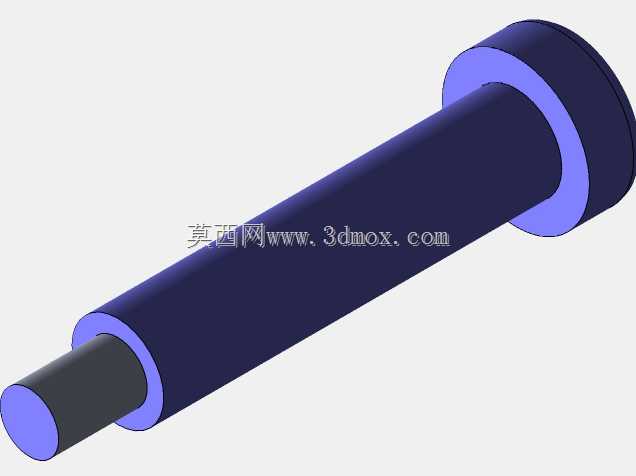

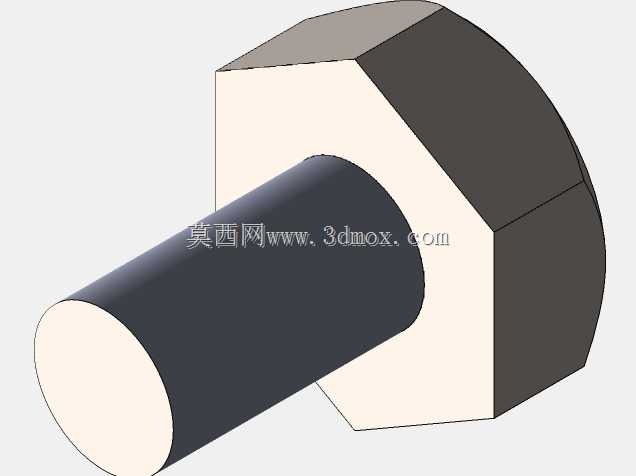

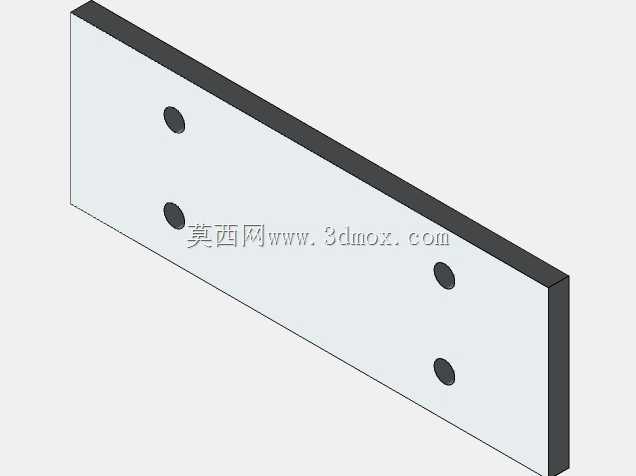

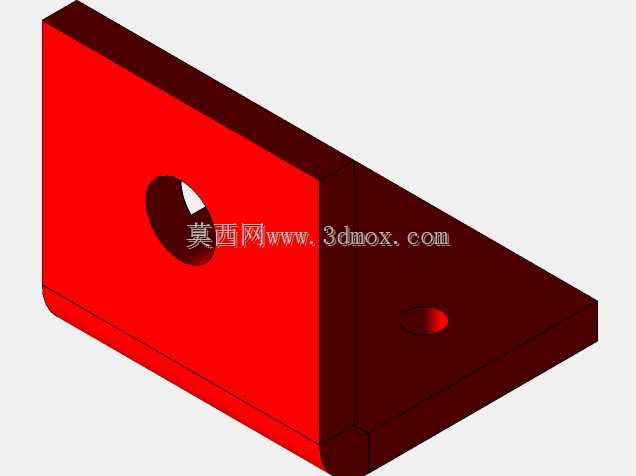

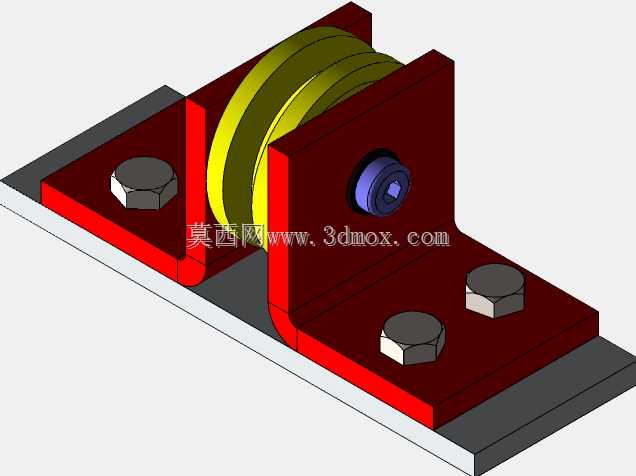

　　这款滑轮支架主要用于各类需要对柔性传动件进行导向、转向的工业场景，常见于小型起重设备、自动化输送线、传感器拉线机构、门窗启闭传动结构以及轻载物料搬运装置中，核心作用是为滑轮提供稳定的安装基准，约束滑轮的径向与轴向窜动，保证钢丝绳、尼龙拉索等柔性件在运行过程中始终处于滑轮槽的有效工作区间，避免脱槽、偏磨问题出现。从结构设计来看，支架采用弯折式钢板成型结构，底部为平直安装底板，开设四个螺栓过孔，可通过外六角螺栓直接固定在设备安装基面或型材框架上，安装时需保证底板与安装面完全贴合，避免因安装面倾斜导致滑轮偏载，加剧轮槽与轴销的磨损。两侧立板为对称弯折结构，上部开设同轴的销轴安装孔，用于穿装滑轮轴与锁紧螺钉，

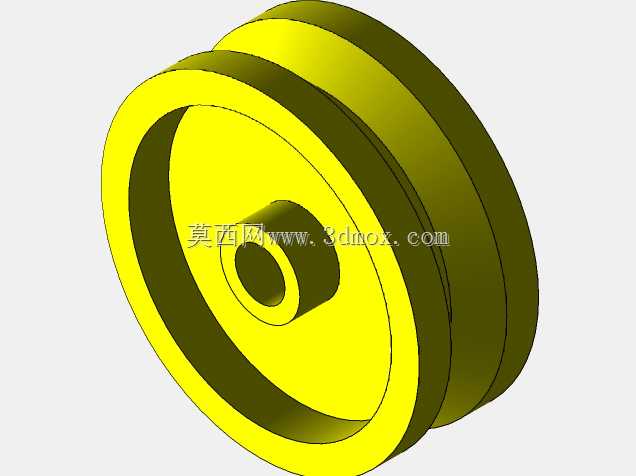

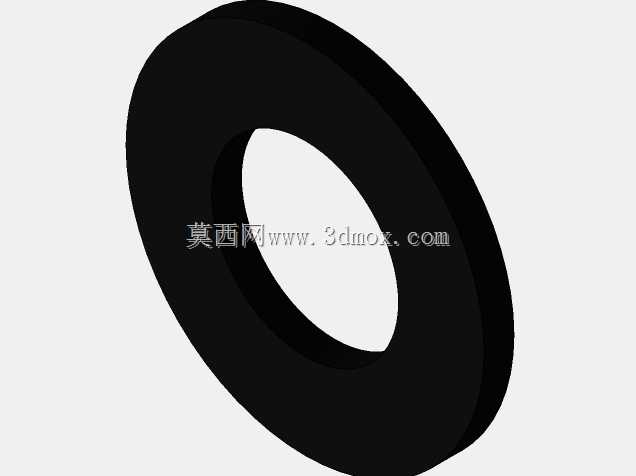

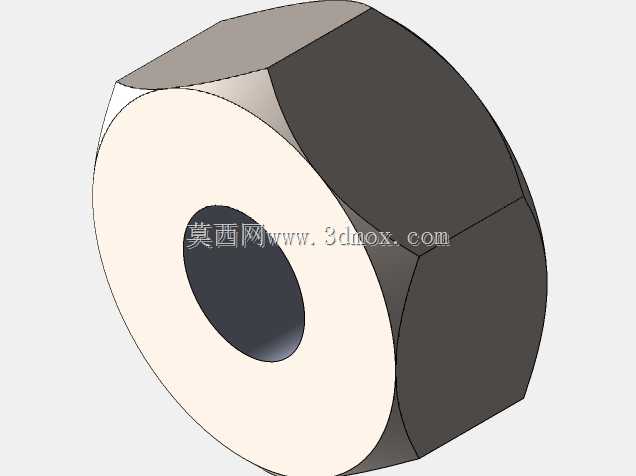

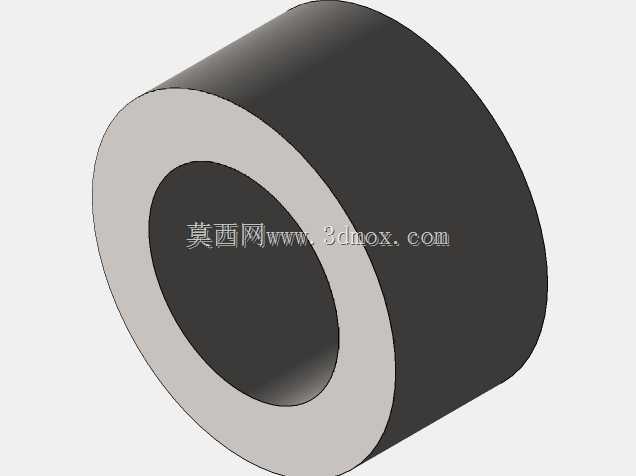

　　轴端采用内六角螺钉配合防松垫圈锁紧，既保证滑轮转动时的同轴度，也方便后期维护时快速拆卸更换滑轮或轴套。滑轮采用双槽结构设计，可同时容纳两根独立的拉索运行，也可单根拉索双绕实现倍速传动需求，轮体与轴之间预留转动间隙，适配无油自润滑衬套或微型轴承的安装方案，根据使用载荷大小可灵活选配转动副形式。设计过程中重点考量了安装边界的适配性，底板的孔位间距按照常用型材安装基准设置，立板高度根据滑轮直径预留足够的安全间隙，避免拉索运行时与支架立板发生剐蹭，两侧立板的弯折圆角经过应力校核，在轻载冲击工况下不会出现弯折变形问题。实际选型使用时，需根据拉索直径匹配对应轮槽规格的滑轮，根据额定载荷选择对应厚度的支架板材，

　　安装时需保证滑轮槽的中心面与拉索的运动方向完全重合，偏角控制在允许范围内，否则会大幅缩短拉索与滑轮的使用寿命。这类支架结构没有冗余的复杂部件，整体加工难度低，仅需通过激光下料、折弯、钻孔几道常规工序即可完成加工，制造成本可控，同时结构刚性足以覆盖多数轻载传动场景的使用需求，在各类非标自动化设备、小型工装夹具的传动机构中应用十分广泛。
