高强度D形起重连接卸扣结构设计

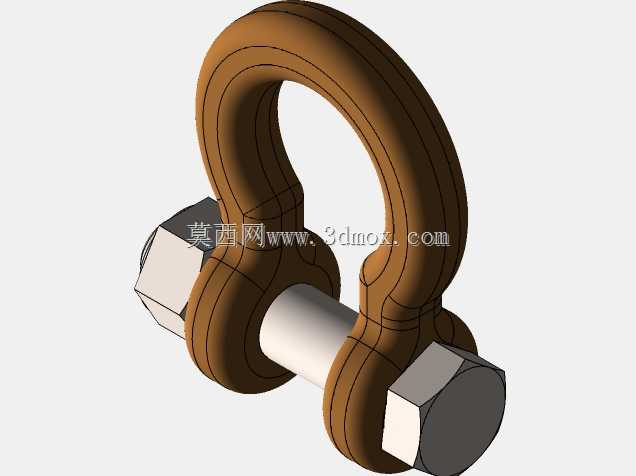

　　在起重吊装、索道运输、重型设备移位、船舶系泊等作业场景里，D形卸扣是索具系统中承担载荷传递的核心连接部件，其结构可靠性直接决定整套吊装作业的安全冗余，设计阶段需要同时兼顾静载承重、动载冲击、安装便捷性与长期使用的磨损余量。这款D形卸扣采用马蹄形弯环搭配六角头横销的经典结构，弯环部分采用圆弧过渡的变截面设计，在挂接钢丝绳、吊装带、吊环等配套索具时，圆弧接触面能有效分散接触应力，避免索具局部被硬棱切割出现断丝、磨损加剧的问题，相比直边卸扣，D形结构的受力路径更贴合拉力方向，在沿卸扣对称轴线受拉时，弯环的应力集中系数更低，额定载荷下的安全系数能稳定保持在4倍以上。横销采用六角头配合螺纹锁紧的结构，安装时不需要专用工具，

　　用普通扳手就能完成锁紧与拆卸，横销与弯环的销孔采用间隙配合，既保证拆装顺畅，又能控制配合间隙避免作业过程中横销出现窜动脱落，横销的螺纹段设计有足够的啮合长度，锁紧后螺纹的抗剪切能力能匹配弯环的额定承重，不会出现螺纹滑丝导致的连接失效。从设计思路上看，弯环的截面尺寸从顶部圆弧处到两端销孔位置逐步加粗，对应拉力传递过程中不同位置的应力分布，销孔位置因为要承受横销传递的挤压力与剪切力，局部做了加厚处理，避免销孔处出现塑性变形；弯环的内侧圆弧半径适配常规直径的钢丝绳与吊装带，挂接后索具不会出现过度弯折，能有效延长配套索具的使用寿命。安装边界上，横销的总长度略大于弯环两端销孔的外侧间距，锁紧后螺母能完全贴合弯环端面，

　　不会突出过多占用额外安装空间，弯环的内空尺寸预留了足够的索具穿入空间，即使是带护套的吊装带也能顺利穿入挂接，整体外形没有尖锐外凸结构，在狭小吊装空间内也不容易剐蹭周边设备或工件。实际使用中，这类D形卸扣常被用于车间内重型工件的吊装转运、户外电力施工的杆塔组立、港口船舶的缆绳连接、户外探险的索道承重连接等场景，相比弓形卸扣，D形卸扣在单方向受拉的工况下承重效率更高，自重更轻，携带与安装都更便捷，设计时也充分考虑了磨损余量，弯环与横销的接触位置预留了磨损厚度，长期使用后只要磨损量不超过阈值就能继续安全使用，横销作为易损件可以单独更换，降低了长期使用的维护成本。建模过程中对弯环的过渡圆弧做了连续曲率处理，避免局部应力突变，所有棱角位置都做了小圆角钝化，既消除了热处理过程中的应力集中风险，也避免使用过程中划伤操作人员或索具表面。
