开合式电气防护壳体结构设计

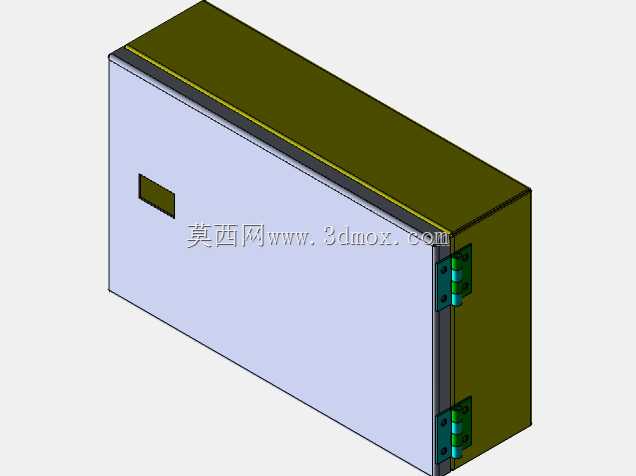

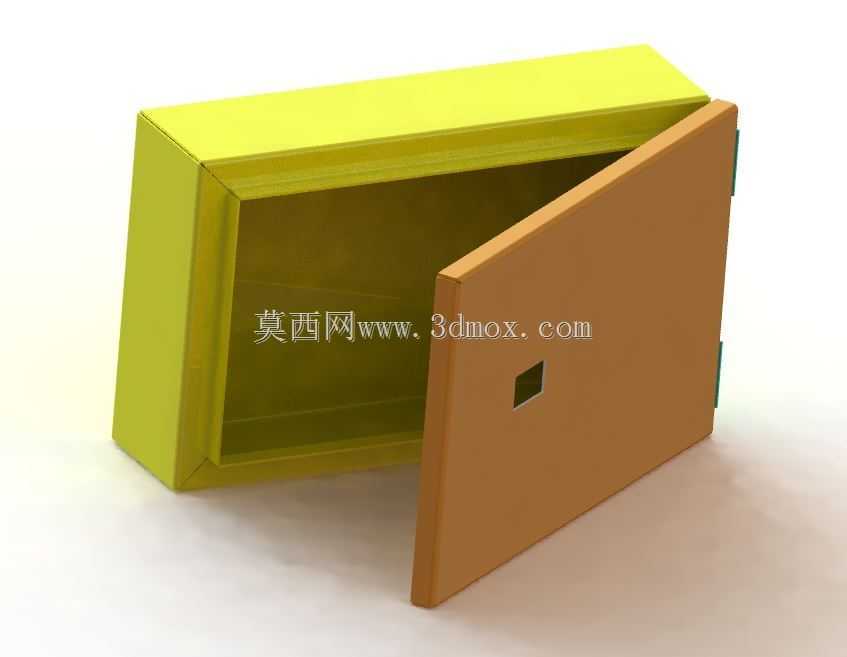

　　这款开合式电气防护壳体，主要面向工业现场低压电气元件的集成安装场景，常见于生产线旁的本地控制单元、小型传感器信号中转节点、户外小型设备的电气接线防护等工况，用来容纳接线端子、小型继电器、信号转换模块这类尺寸不大的电气部件，避免车间内的粉尘、切削液飞溅、意外磕碰对内部电气元件造成损伤。从结构设计来看，壳体采用分体式开合结构，主体为一体式围框成型的腔体，门体通过侧边的铰接结构与腔体连接，开合角度可满足常规接线、元件调试的操作空间需求，门体上预留的小尺寸开孔，可用于安装状态指示灯、小型锁具或者急停按钮的触发端，无需后期二次开孔加工。腔体边缘做了折边咬合结构，门体闭合后可形成贴合的密封面，能阻挡大部分直径较大的粉尘颗粒与飞溅液体，

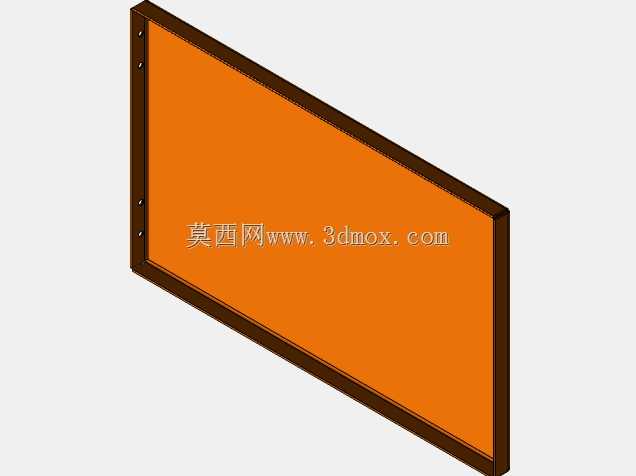

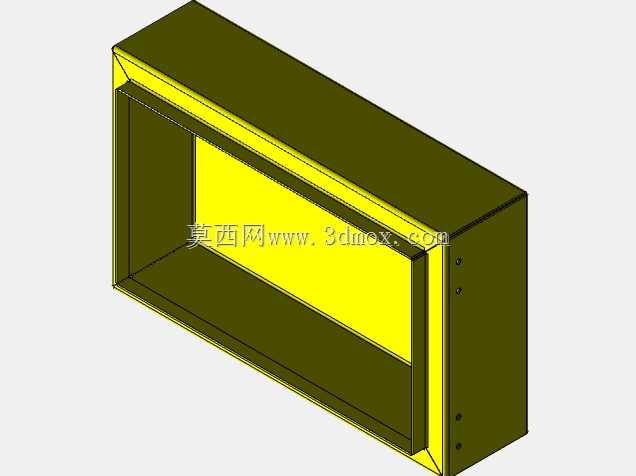

　　适配车间内多数非强腐蚀、非高防水等级的普通工业环境。设计过程中优先考虑了钣金加工的工艺性，主体围框采用单块板材弯折成型，减少了焊接接缝的数量，既降低了加工过程中的变形风险，也能减少后期表面处理的工序成本，门体为平板式结构，平整度容易控制，闭合后与围框的贴合间隙均匀。安装边界上，腔体背部预留了壁挂安装的固定点位，可直接通过膨胀螺丝或者螺栓固定在墙面、设备机架立面，腔体内部的侧壁预留了通用安装导轨的卡槽位置，可直接卡装标准宽度的电气安装导轨，无需额外焊接安装支架，内部净空尺寸可容纳常规厚度的接线端子排与小型电气模块，不会出现元件干涉的问题。门体与腔体的配合处预留了密封胶条的安装槽位，若应用在湿度稍高的场景，

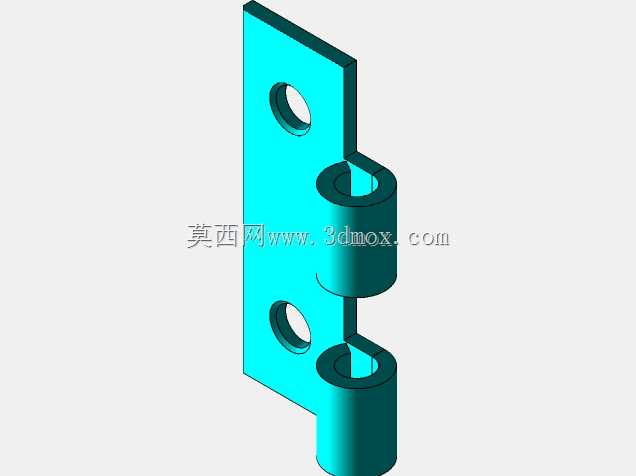

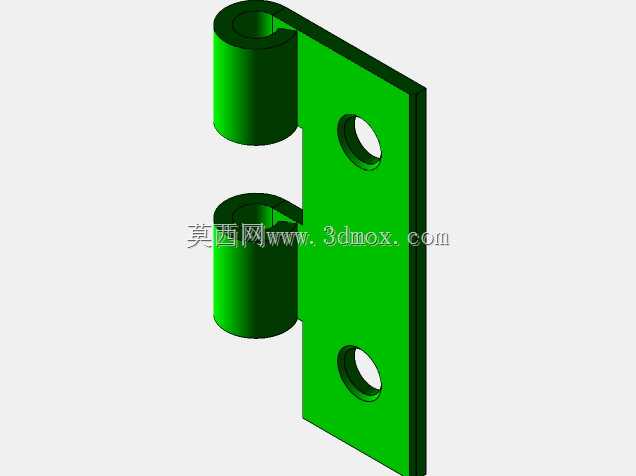

　　可加装橡胶密封胶条提升防护等级，铰接位置的结构做了限位处理，门体开启到最大角度时不会与安装墙面发生碰撞，日常维护时无需完全拆卸门体即可完成内部接线与元件更换操作。整体结构没有冗余的复杂曲面，所有弯折角度均为常规钣金工艺可实现的直角弯折，加工难度低，批量生产时的成本可控，同时壳体的外部棱角均做了小尺寸的倒钝处理，避免安装维护过程中划伤操作人员。
