多用途壁挂式电气配电箱体结构设计

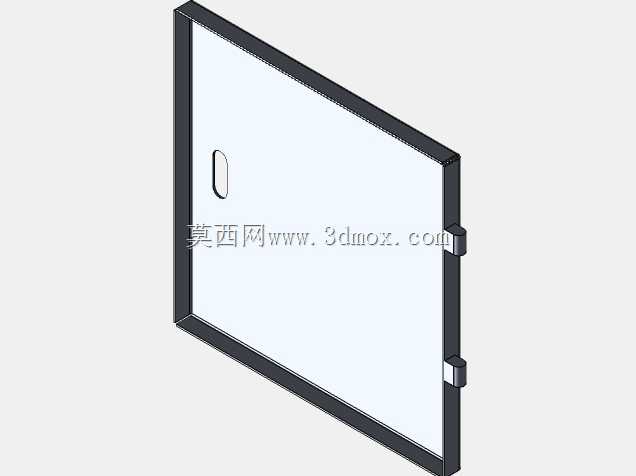

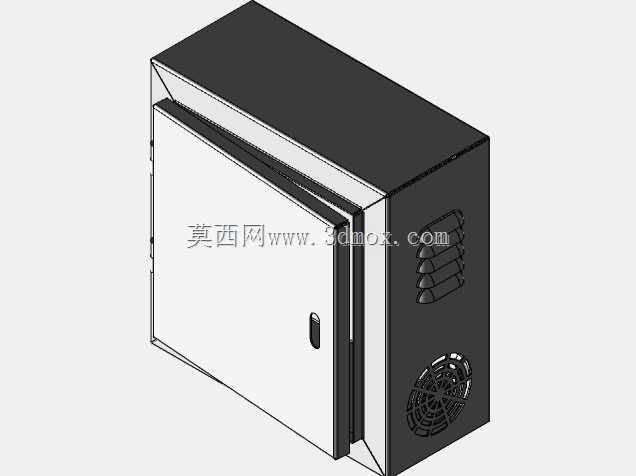

　　这款多用途配电盘的结构设计，首先围绕工业现场、商用建筑、小型设备配套的电气分线与配电防护需求展开，日常使用中可承载支路回路的过载保护、通断控制、线路分理功能，适配低压配电系统末端的配电场景，不管是生产车间的工位配电、小型机房的支路供电，还是商用空间的照明、设备回路配电，都能通过内部预留的安装位适配断路器、接线端子、小型信号模块等元器件。从设计思路来看，整体采用封闭式钣金折弯成型结构，箱体与箱门通过侧边铰接结构连接，闭合后可实现基础的防尘防护，避免现场粉尘、飞溅液体直接接触内部带电部件；箱门预留的锁孔结构可实现非授权开启防护，避免无关人员误操作内部电气元件。箱体侧面设计的格栅式通风结构，

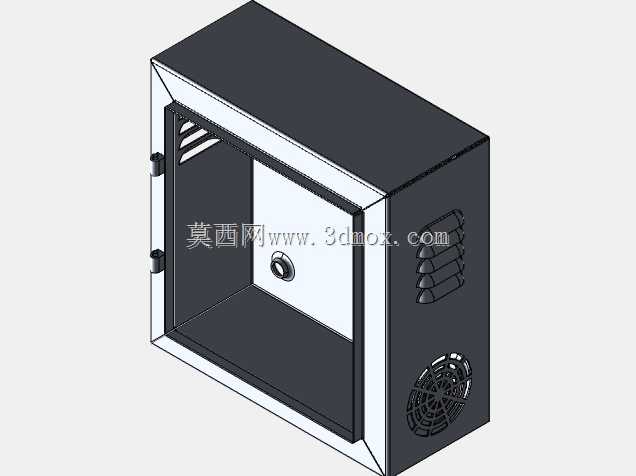

　　可在内部元器件工作产生温升时形成自然对流散热通道，避免密闭空间内热量累积导致元器件过热降容，同时格栅的开孔尺寸经过考量，可阻挡较大尺寸的异物进入箱体内部。底部预留的通风散热孔位，配合侧面格栅形成下进上出的自然通风路径，无需额外加装散热风扇即可满足小功率配电场景的散热需求，降低后期运维的配件更换成本。安装边界上，这款配电盘采用壁挂式安装设计，背部预留的安装孔位可适配常规膨胀螺栓固定，安装时需预留箱门完全开启的操作空间，箱体侧边与墙面、相邻设备的间距需满足接线操作与散热的最小距离要求，避免紧贴安装影响通风与接线作业。内部安装板采用可拆式设计，可先将元器件在安装板上完成接线组装后再整体固定到箱体内，降低现场安装的作业难度；

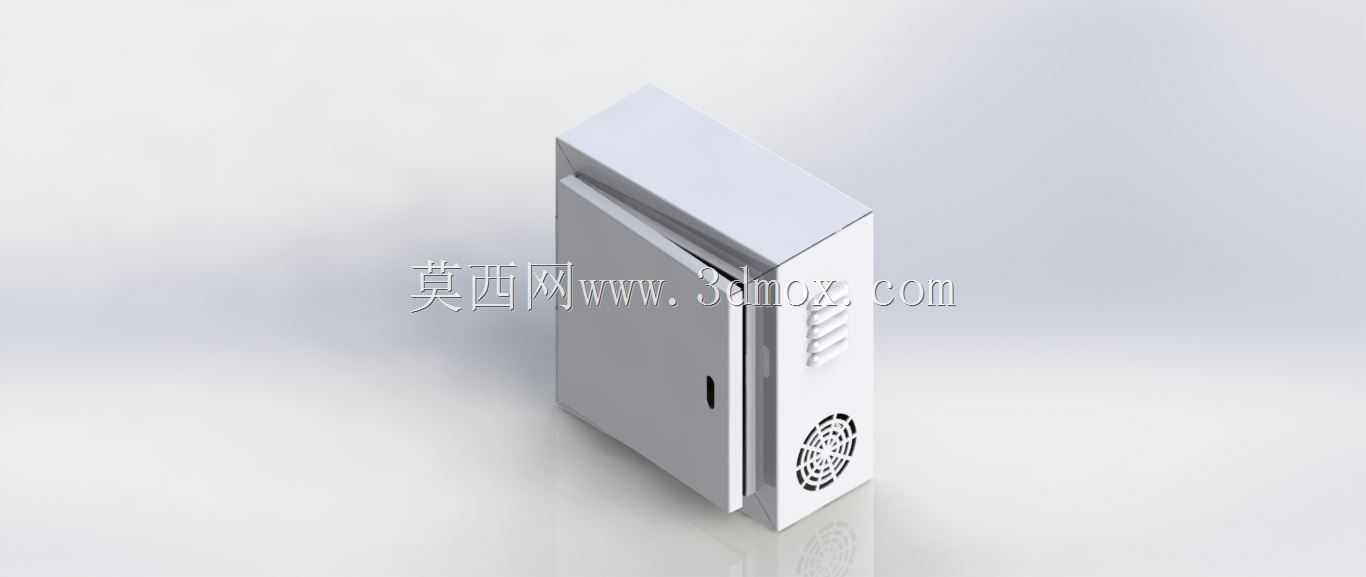

　　箱体的板材折弯处均做了圆角处理，避免安装接线作业时锋利边角划伤操作人员，箱门与箱体的贴合处预留了密封件安装槽位，可根据使用场景的防护需求加装密封胶条提升防护等级。整体外形采用方正立式结构，在保证内部元器件安装空间充足的前提下，尽可能压缩外部占用尺寸，适配墙面安装空间有限的使用场景，外露的表面做平整化处理，可根据使用场景做喷塑、喷漆等表面处理，适配不同安装环境的外观与防腐蚀需求。
