建筑暖通空调系统机械平面布局设计

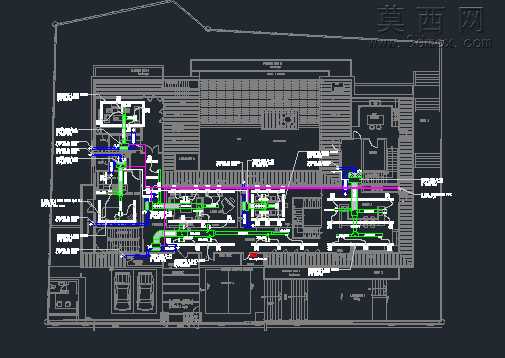

本作品为建筑配套暖通空调机械系统平面布局设计，依托三维建模软件完成全流程设计搭建，首先通过二维平面底图导入校准空间坐标基准，按照建筑内部功能分区的暖通需求完成全区域管线与设备的三维排布建模。建模过程中严格遵循暖通管路设计规范，对不同功能的管线采用差异化色彩标识区分，其中供水管路、回水管路、通风管路分别对应不同的色彩体系，便于后续施工环节的快速识别与安装对接。设计阶段充分考量建筑内部空间利用率，对管线走向进行多轮优化调整，避开建筑承重结构与其他专业管线的冲突点位，在满足暖通系统运行流量、风压参数要求的前提下，尽可能压缩管线占用的竖向空间，提升建筑内部净空高度。模型中同步完成了暖通配套设备的精准建模，包含空调机组、分集水器、风口、阀门等核心部件，所有部件的尺寸参数均匹配行业通用标准规格，确保模型导出的施工图纸可直接指导现场预制加工。材质设置阶段，针对不同管路的材质属性分别配置对应的金属、塑料质感材质，设备外壳采用哑光金属材质，管路根据输送介质不同分别配置镀锌钢管、PVC管材的对应材质表现，渲染后可直观区分不同系统的构成。整体设计思路围绕施工落地性展开，在三维建模阶段就完成了管线碰撞检测，提前规避了传统二维设计中常见的管线交叉冲突问题，大幅减少现场施工的变更调整工作量，同时平面布局充分兼顾后期运维检修需求，在阀门、设备连接处预留了充足的操作空间，保障系统后续长期稳定运行的维护便利性。
