立式圆筒燃煤加热炉三维结构设计

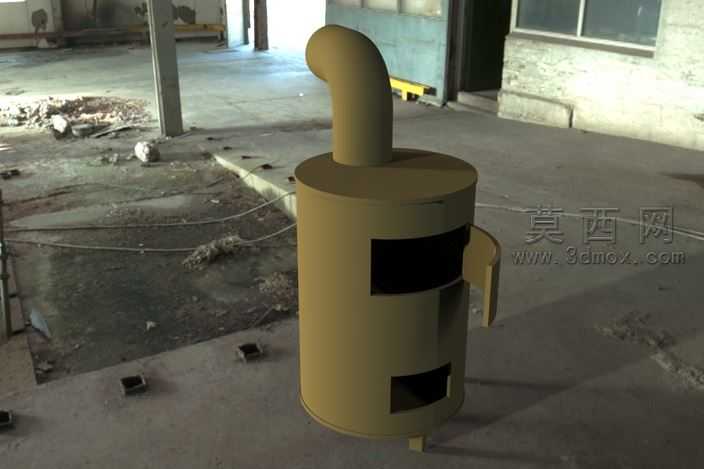

本模型为立式圆筒型燃煤加热炉三维设计成果，建模阶段围绕炉体核心功能展开结构搭建，首先以等比例参数化方式构建圆柱形炉身主体，精准控制炉身直径与高度比例，保证内部燃烧腔的有效容积符合小型加热场景的使用需求。炉顶部位设计有向上弯折的排烟弯管，弯管采用平滑圆弧过渡结构，既能够引导燃烧烟气顺畅排出，也可避免直排带来的杂物倒灌问题，建模时对弯管与炉顶的衔接处做了无缝贴合处理，保证结构的整体性。炉身侧面分层开设两个矩形操作口，上方开口尺寸较大，用于添加燃煤、观察燃烧状态，下方开口尺寸偏小，作为清灰口用于清理燃烧后产生的炉渣，两个开口边缘均做了加厚处理，模拟实际炉体的耐高温边框结构。炉身侧方设置有突出的握持式把手，采用符合人体工学的弯折造型，方便炉体的移动与位置调整，炉底设计有三个均匀分布的支撑脚，将炉身抬离地面一定高度，既可以避免炉体高温直接传导至接触面引发安全隐患，也能够为底部进风提供流通空间，辅助燃煤充分燃烧。材质渲染阶段，炉身整体采用哑光深棕金属质感材质，模拟实际炉体铸铁或厚钢板的表面质感，表面添加轻微的使用磨损纹理，还原工业设备的真实使用状态；排烟管与炉身采用同色系材质，保证视觉统一性；操作口内部采用深黑色哑光材质，模拟炉膛内部的积碳与高温灼烧后的视觉效果。设计过程中充分考量了小型加热炉的实用属性，所有结构均围绕燃烧效率、操作便捷性、使用安全性三个核心维度展开，各部件之间的装配关系清晰明确，没有冗余的装饰性结构，完全贴合工业加热设备的功能导向设计原则，整体结构紧凑，占地空间小，适合小型作业场景的加热、烘干等使用需求。
