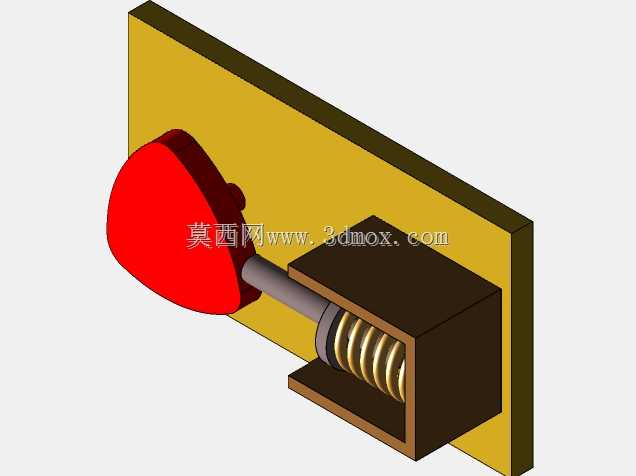

凸轮从动件联动机构带运动演示结构

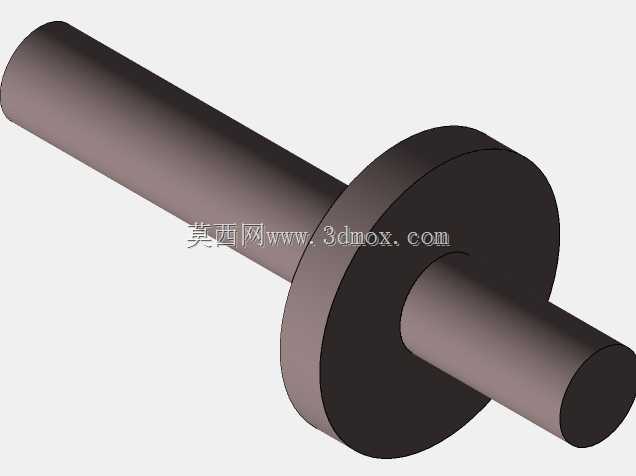

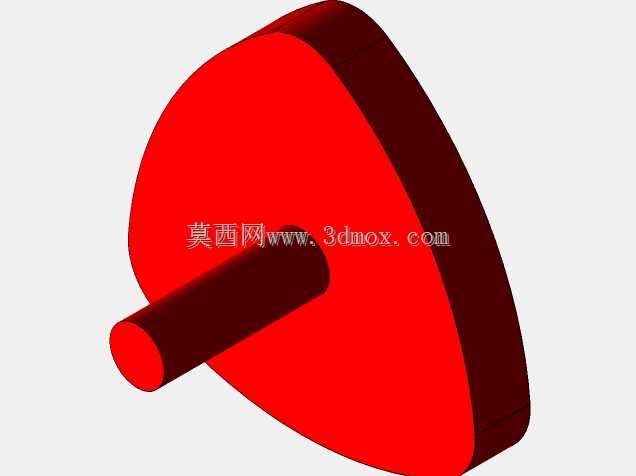

　　这套凸轮从动联动结构，常被用在自动化生产线的节拍触发工位、小型检测设备的行程切换单元，以及部分轻工机械的周期性动作执行端，核心作用是把凸轮的连续回转运动，转化为从动件的直线往复输出，配合内置的复位弹簧，能在无额外外力驱动回程的工况下，完成稳定的周期性动作循环。从结构设计逻辑来看，整个组件采用背板安装式布局，安装基准为后侧的立式安装板，所有功能部件都依托这块板完成定位装配，安装时只需在板件对应位置预留固定孔位，就能快速完成组件在设备机架上的固定，不需要额外设计复杂的安装转接座，能大幅缩短设备装配的调试周期。凸轮部分采用偏心轮廓设计，轮廓曲面经过平滑过渡处理，回转过程中与从动件的接触端始终保持面接触，能有效降低接触应力，

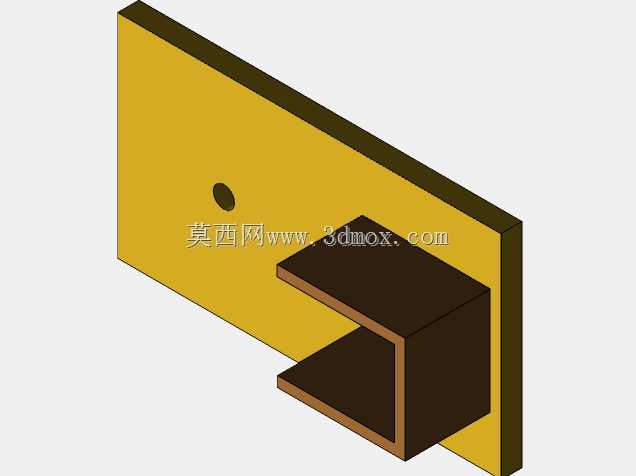

　　减少长期运行后的磨损量，从动件的接触端做了圆弧倒角处理，避免和凸轮轮廓接触时出现卡滞、剐蹭的问题。从动件的导向部分采用箱式导向座结构，导向腔体内置圆柱螺旋压缩弹簧，弹簧的预压缩量经过匹配设计，既能保证从动件在回程阶段快速复位，始终贴紧凸轮轮廓面，又不会因为弹簧力过大导致凸轮驱动负载过高，造成驱动端的动力损耗。导向座和安装板之间采用嵌入式定位，配合侧面的紧固结构完成固定，能保证从动件的运动方向和凸轮的回转中心保持垂直，避免出现偏载导致的运动卡涩。从安装边界来看，整个组件的外伸部分集中在安装板前侧，后侧没有突出结构，安装时可以直接贴靠设备的立式机架面板固定，不需要在面板后侧预留避让空间，适合在设备内部安装空间局促的场景下使用。

　　运动过程中，从动件的最大行程由凸轮的偏心距决定，整个运动行程内没有超出导向座边界的结构，不会和周边相邻的其他部件产生运动干涉。这套结构还配套了完整的运动仿真逻辑，能直观展示凸轮从基圆位置开始回转，到推程、远休止、回程、近休止整个周期的动作状态，从动件的运动速度、加速度变化都能和凸轮轮廓的曲率变化完全匹配，弹簧的压缩、复位过程也和从动件的动作完全同步，能直接用于机构动作原理的演示，也能作为非标设备设计时的凸轮机构参考模板，帮助设计人员快速校核凸轮轮廓参数、弹簧选型匹配度以及安装空间的避让尺寸，减少前期方案设计时的反复验算工作量。实际应用中，这类结构不需要复杂的控制系统配合，只要给凸轮提供持续的回转动力，就能输出稳定的周期性直线动作，相比气缸、电缸等直线驱动部件，在固定节拍的简单往复动作场景下，结构更简单，故障率更低，维护成本也更小。
