沟槽式卡箍型管道联轴器结构设计

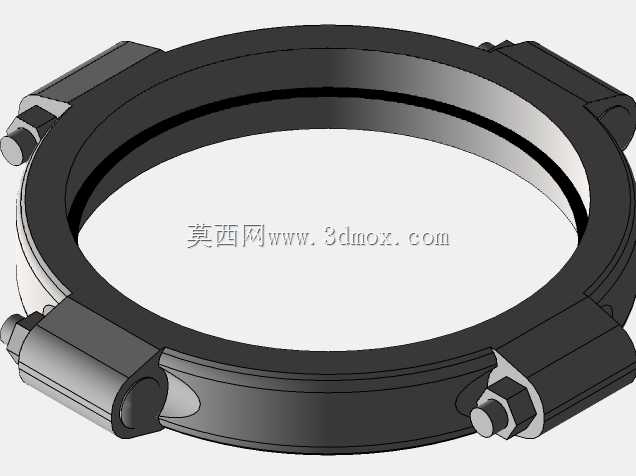

　　这类沟槽式卡箍联轴器是民用建筑、工业厂区给排水、消防管路、工艺流体输送系统里极为常用的管路连接部件，相比传统法兰连接、焊接连接，它的安装效率更高，不需要对管道端部做复杂的坡口处理，也不需要动火作业，在改造项目、狭小管井空间内的管路布设场景中优势十分明显。从结构设计来看，该款联轴器采用对开式环形抱箍结构，内侧预留适配管道端部滚压沟槽的卡位凸缘，安装时仅需要将两段管道端部对齐，把橡胶密封圈套在管道对接缝位置，再将两半卡箍扣合在密封圈外侧，让卡箍内侧凸缘完全卡入两端管道的预制沟槽内，最后拧紧周向分布的紧固螺栓即可完成连接，整个安装过程不需要特殊工装，普通管工借助常规扳手就能完成作业。在功能特性上，

　　这类卡箍联轴器除了基础的管路刚性连接作用外，还能补偿管道因温度变化产生的少量轴向伸缩，同时允许管路存在极小角度的偏斜，降低了管路安装时的同轴度公差要求，也能在管路运行时吸收部分流体脉动带来的振动，减少振动沿管路的传递，对配套的泵阀设备能起到一定的保护作用。设计过程中需要重点关注几个核心尺寸边界：首先是卡箍的内圈直径，必须匹配对应公称通径管道的沟槽外径，凸缘的厚度和高度要和管道沟槽的深度、宽度完全适配，保证承压状态下不会出现脱管问题；其次是周向紧固螺栓的分布位置和数量，要保证卡箍锁紧后对内侧密封圈的压紧力均匀分布，避免局部压紧力不足导致的渗漏；另外卡箍本体的截面厚度需要根据额定工作压力做强度校核，保证在管路水压试验、

　　水锤冲击等极端工况下不会出现结构变形或断裂。这类连接件在实际选型时，除了匹配管道通径外，还要根据输送介质的腐蚀性选择对应的本体材质，常规给排水系统多采用球墨铸铁材质，化工、洁净水系统则多采用不锈钢材质，配套的密封圈也要根据介质温度、化学属性选择对应的橡胶牌号，避免长期使用出现密封圈老化溶胀导致的渗漏问题。从建模角度来看，这类零件的建模逻辑并不复杂，重点是要还原卡箍本体的弧形曲面、螺栓座的凸台结构、紧固螺栓与螺母的配合细节，同时要保证卡箍开合的装配关系符合实际安装逻辑，方便后续做管路装配的干涉检查，也能直接导出工程图用于加工生产。
