铝5052材料20kN载荷牵引试验构件

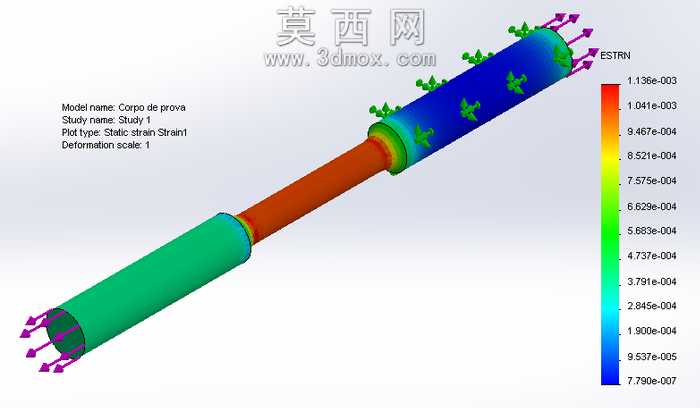

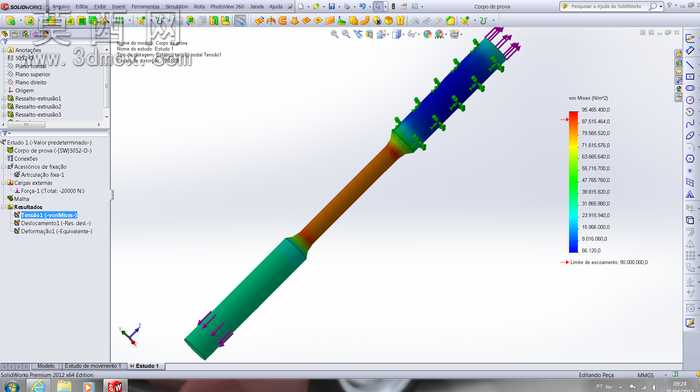

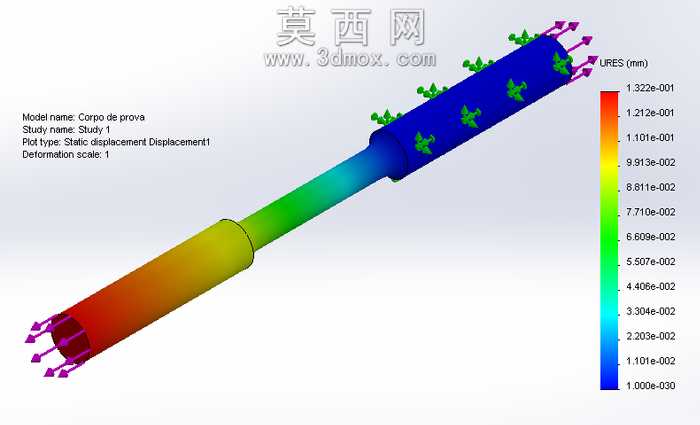

本模型为铝5052材质的牵引试验专用构件，整体采用三段式同轴结构设计，两端为夹持固定段，中间为受力测试段，所有尺寸均严格按照试验标准参数完成建模，可直接用于20kN载荷下的牵引力学性能仿真验证。建模过程中首先完成构件整体轮廓的草图绘制，通过旋转凸台特征生成基础实体，针对两端夹持段的防滑定位结构，采用阵列凸台特征完成周向均匀分布的定位凸点设计，保证试验装夹时的同轴度与防滑性能，避免加载过程中出现滑移偏差。材质配置上针对铝5052的材料属性，设置对应的弹性模量、泊松比、屈服强度参数，确保仿真结果与实际材料力学表现一致。仿真分析阶段对构件两端施加固定约束与20kN轴向牵引载荷，通过有限元网格划分完成应力分布求解，从结果云图可清晰观测到中间测试段的应力变化梯度，两端夹持段应力水平较低，中间受力段应力分布均匀，符合牵引试验的受力设计预期。设计过程中重点考量了试验加载的边界条件匹配性，构件的总长、各段直径、过渡圆角参数均经过优化，避免应力集中导致的试验失效，同时保证构件在额定载荷下处于弹性变形区间，可准确获取铝5052材料在牵引载荷下的力学性能数据。模型的结构过渡区域采用平滑圆角处理，减少网格划分时的畸变单元，提升仿真计算的收敛性与结果精度，整体建模逻辑贴合工程试验的实际需求，可直接用于材料力学性能测试的仿真分析与试验方案验证。
