三仓集料储存进料输送装置结构设计

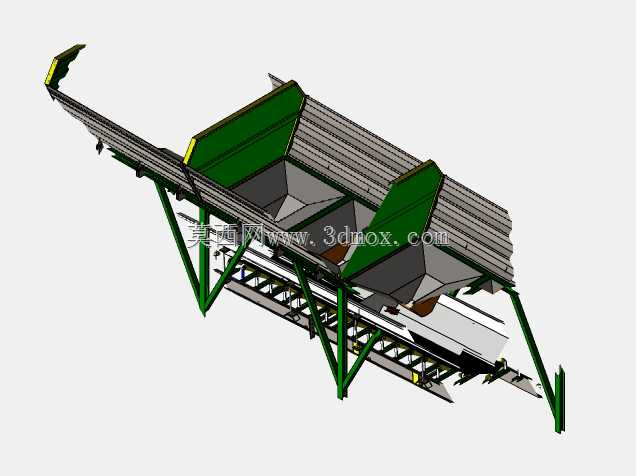

　　在商混站、预制构件生产厂区的原料预处理工段，这类三仓集料储存进料结构是衔接原料来料与后续计量搅拌工序的核心中转单元，日常承担砂石、碎石等不同粒径骨料的暂存、分料与均匀给料任务，能有效缓冲来料运输节奏与搅拌生产节拍不匹配的矛盾，避免上料断档导致的生产停滞。从结构布局来看，设备采用三个独立分隔的料仓单元，仓体上部为敞口接料段，侧壁设置倾斜导料板，角度匹配砂石骨料的自然休止角，能保证骨料靠自重顺利下滑不出现积料挂壁问题，仓体边缘加装的挡料边可防止装载机上料时骨料撒落至设备外侧，减少现场清理工作量。下部的支撑框架采用型钢焊接成型，主支撑腿的排布充分考虑了现场安装的地面承载要求，横向连系梁的布置既提升了整体框架的抗扭刚度，

　　也为下部的输送机构预留了足够的安装与维护空间，框架支腿底部预留的安装孔位可适配不同厂区的预埋螺栓布局，降低现场安装的对位难度。设计阶段针对不同骨料的下料特性，在每个料仓的出料口位置预留了闸门安装位，可根据后续计量装置的给料速度要求，选配不同规格的扇形闸门或振动给料组件，避免单仓下料时出现冲料、堵料问题。仓体下方配套的皮带输送机构采用水平布置形式，机架侧边的托辊组排布经过载荷校核，可承受满仓状态下骨料下落的冲击载荷，输送面的两侧设置挡边结构，防止骨料在输送过程中撒漏。整体结构的外形尺寸充分考虑了厂区室内外安装的空间边界，设备总宽度适配常规装载机的上料作业半径，长度方向可根据现场的输送距离需求调整机架段数，无需对主体仓体结构做大幅改动。

　　从建模细节来看，所有焊接位置的焊缝预留、型材的拼接间隙都按照实际加工要求做了还原，料仓内壁的耐磨衬板安装位也做了结构预留，方便后续运维时更换易损件，支撑腿的斜撑布置角度经过受力优化，可在减少钢材用量的前提下保证整体结构的抗倾覆能力，即使在装载机上料的侧向冲击下也能保持结构稳定。
