多构型混凝土搅拌站结构设计方案

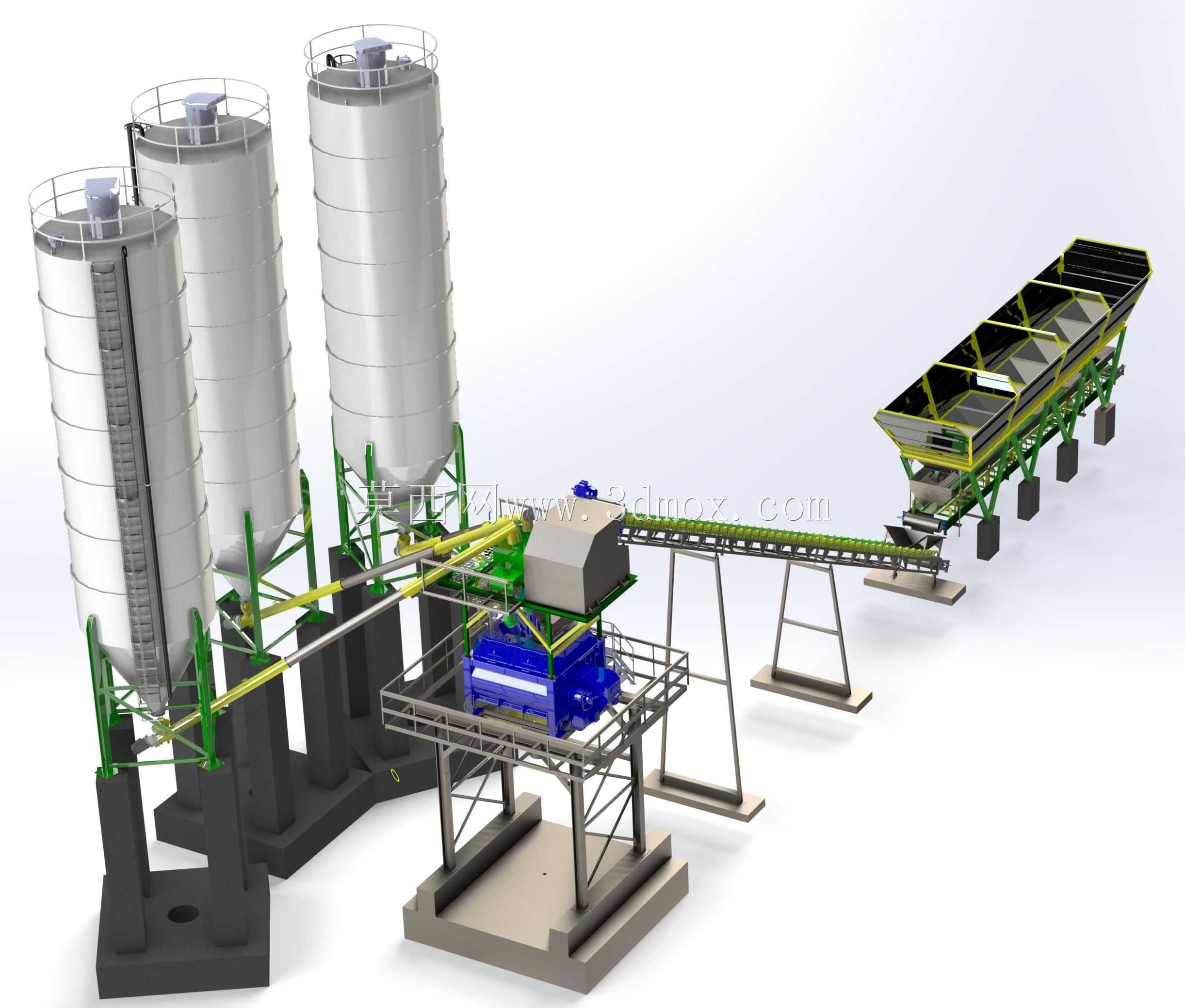

　　本次设计的多构型搅拌站，核心围绕商混站、工程站两类常见应用场景做差异化结构适配，覆盖从民用建筑现场小型拌合到大型商混基地规模化生产的不同需求。做结构设计时最先考虑的是场地适配边界，针对狭长型施工场地，采用一字型排布方案，将骨料仓、计量单元、搅拌主机沿物料输送方向依次排布，整体占地宽度控制在18米内，长度可根据产能需求在42米到65米区间调整，无需额外做场地大规模平整，适配市政道路、桥梁沿线这类线性工程的临时建站需求；针对开阔场地的固定商混站，则采用L型布局，将骨料堆场与生产区垂直排布，减少骨料输送的折返路径，同时预留足够的罐车回转空间，单车道通行宽度预留4.5米，双车道预留8米，满足高峰时段10台以上罐车的进出调度需求。

　　设备功能层面，不同构型的搅拌站均保留了模块化设计思路，骨料计量单元采用独立吊挂式称重结构，避免输送过程中的振动干扰计量精度，砂石料的计量误差可控制在±2%以内，水泥、粉煤灰等粉料采用螺旋输送+密闭称重斗结构，全程做密封处理减少扬尘外溢，适配不同地区的环保施工要求。搅拌主机的安装支座做了通用化设计，可适配1方到3方不同容积的双卧轴主机，用户可根据产能需求快速更换，无需改动下部的出料斗和主体支撑框架。设计时还特意考虑了安装与转场的便利性，所有主体钢结构均采用螺栓连接，避免现场大量焊接作业，单模块的最大重量控制在12吨以内，适配常规25吨汽车吊的吊装能力，不管是临时站的快速转场还是固定站的快速安装，都能大幅缩短现场施工周期。针对高寒、

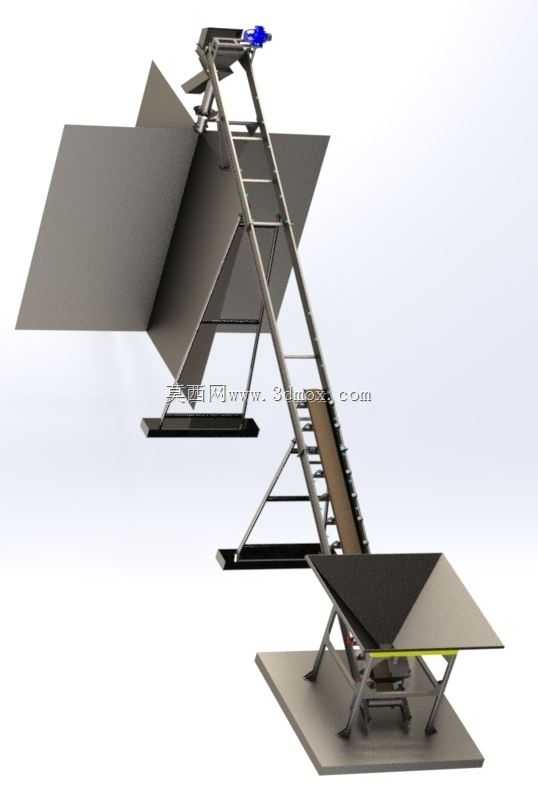

　　高海拔等特殊工况，设计中预留了外加剂保温层、骨料加热单元的安装接口，无需改动主体结构即可完成低温工况的适配改造，出料口的高度统一设置为4.2米，适配市面上绝大多数混凝土罐车的接料高度，避免出现接料漏洒的问题。骨料上料皮带的倾角控制在18度以内，防止大粒径骨料在输送过程中滚落，皮带两侧设置挡边和清扫装置，减少运行过程中的物料撒漏。整体结构的受力计算充分考虑了风载、雪载以及设备满负荷运行时的动载荷，主体支撑立柱采用H型钢焊接结构，连接节点处做加劲板强化，保证长期运行的结构稳定性。
