集成式液压动力单元撬装结构设计

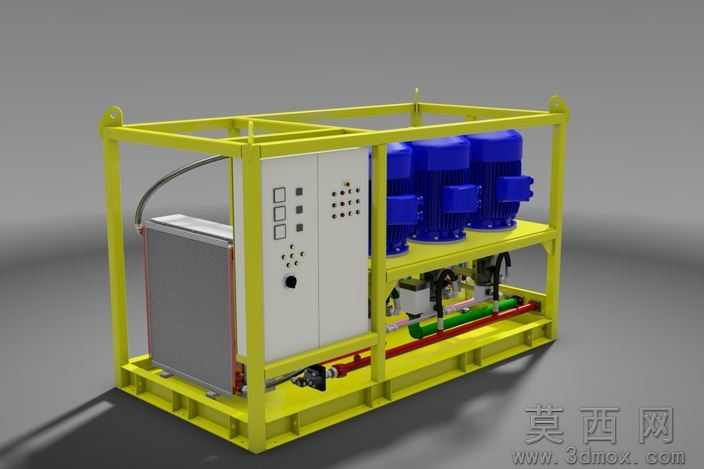

本作品为集成式液压动力单元的三维建模设计，整体采用撬装式框架布局，通过三维软件完成全参数化建模与写实渲染呈现。建模阶段首先搭建整体承载框架，采用型钢焊接式的黄色防护机架结构，机架底部设置整板式安装底座，顶部预留吊装吊耳，兼顾设备转运、现场安装的防护与吊装需求，框架结构做了等强度的轻量化设计，在保证整体刚性的前提下减少冗余材料用量。机架内部按照功能分区完成部件排布，左侧区域布置电气控制柜体与散热单元，柜体表面精准建模了控制按钮、指示灯、操作旋钮、接线端口等细节结构，散热单元采用独立的风冷散热结构，预留了油路连接接口；右侧区域布置多组蓝色驱动电机与配套的液压泵组，电机与泵组采用同轴直连的安装方式，底部设置统一的安装基座保证同轴度精度，泵组下方排布液压阀组、输油管路与蓄能组件，管路采用硬管与软管结合的布置方式，硬管沿机架底部横梁规整排布，软管预留足够的形变余量适配设备运行时的振动位移。材质渲染阶段针对不同部件做了差异化的材质表现，机架采用工业黄的金属漆材质，还原钢材表面喷涂后的哑光质感与细微颗粒纹理；电机外壳采用工程塑料与金属结合的材质表现，还原蓝色电机壳体的磨砂质感与端盖的金属光泽；电控柜体采用浅灰色冷轧钢板喷涂材质，表面做了细微的反光处理，按钮、旋钮等操作件分别采用黑色工程塑料、银色金属、红色警示按钮等不同材质区分；输油管路根据功能区分采用红色、绿色的管路标识色，金属接头部分做了镀锌金属的亮面质感处理。设计思路上遵循集成化、模块化的设计原则，将液压动力系统的动力输出、控制调节、散热冷却、电气控制全部功能集成在单一撬装框架内，无需现场复杂组装即可整体投用，内部部件排布预留了足够的检修操作空间，日常维护时可直接在框架侧面完成滤芯更换、阀组调节、线路检修等操作，整体结构适配工业现场的复杂工况，可作为各类液压驱动设备的动力源配套使用，建模过程中所有部件的安装尺寸、配合公差均按照工业液压元件的通用标准设定，保证模型具备实际生产参考价值。
