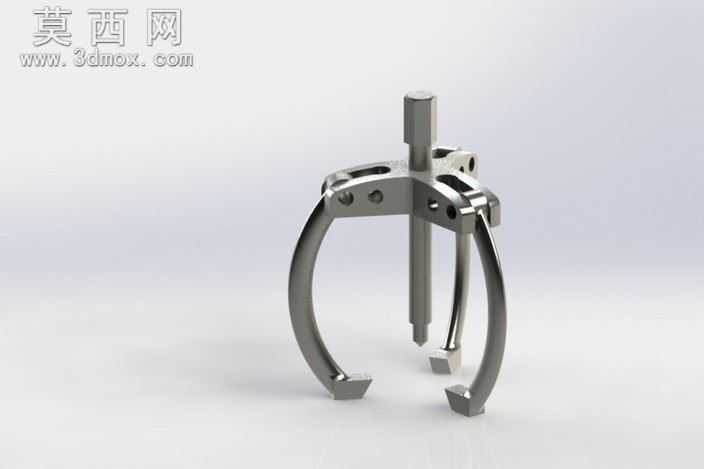

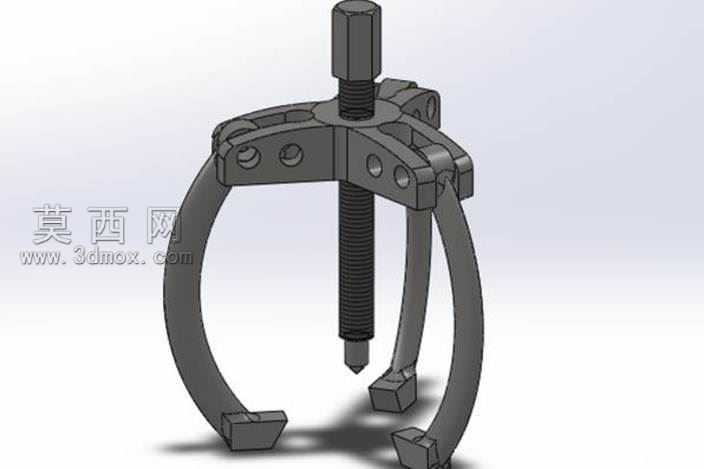

本作品为手动机械拆卸用三爪拔取器三维模型,整体采用SolidWorks软件完成全参数化建模,建模过程严格遵循机械加工工艺逻辑,对每个零部件的尺寸公差、装配关系都做了对应约束,确保模型可直接导出工程图用于生产加工。模型整体结构分为中央驱动螺杆、顶部施力六角头、三爪铰接支架、弧形卡爪四个核心部分,渲染阶段采用哑光金属材质模拟常用的45号钢调质处理后的表面质感,对螺杆的梯形螺纹、卡爪的咬合齿、铰接处的销轴孔都做了精细化的纹理处理,阴影渲染采用柔和的环境光遮蔽效果,清晰展现各部件的装配间隙与结构层次。设计思路围绕手动拆卸作业的实用性展开,中央驱动螺杆采用大导程梯形螺纹设计,既保证足够的轴向顶推力,又能实现平稳的进给动作,顶部的六角头结构适配标准扳手尺寸,方便用户施加扭矩;三爪铰接支架采用等角度120度分布设计,每个卡爪都可绕铰接轴独立转动,能够自适应不同直径的圆形工件外轮廓,弧形卡爪的末端做了向内弯折的咬合钩设计,作业时可以牢牢勾住待拆卸工件的下端面,避免施力过程中滑脱。整体结构没有多余的冗余部件,所有铰接位置都预留了标准销轴的装配间隙,螺杆与支架的螺纹配合段做了长度优化,既满足常用尺寸工件的拆卸行程需求,又不会因为螺杆过长导致整体结构刚性下降。模型装配过程采用自下而上的建模逻辑,先逐个完成单个零件的建模,再通过同轴、重合、角度等装配约束完成总装,同时对活动部件做了运动仿真验证,确保螺杆转动时三个卡爪可以同步径向收拢或张开,运动过程无干涉卡滞,完全还原真实三爪拔取器的作业动作逻辑。
------分隔线----------------------------
- 上一篇:比米尼岛顶部框架下巴幻灯片结构件
- 下一篇:土力工程处跟踪器计时轮滑轮结构设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 572.49 KB
- 售价:10金币
- 下载次数: 1
- 系统要求: SolidWorks,效果图,SolidWorks2012,其它,
- 软件分类: 通用五金配件
