土力工程处跟踪器计时轮滑轮结构设计

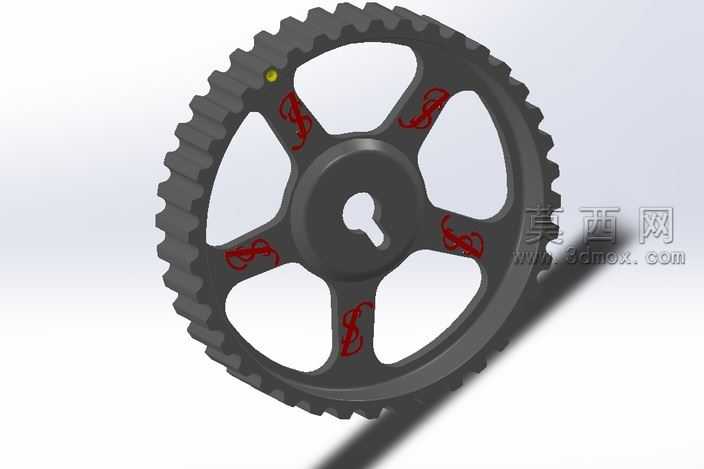

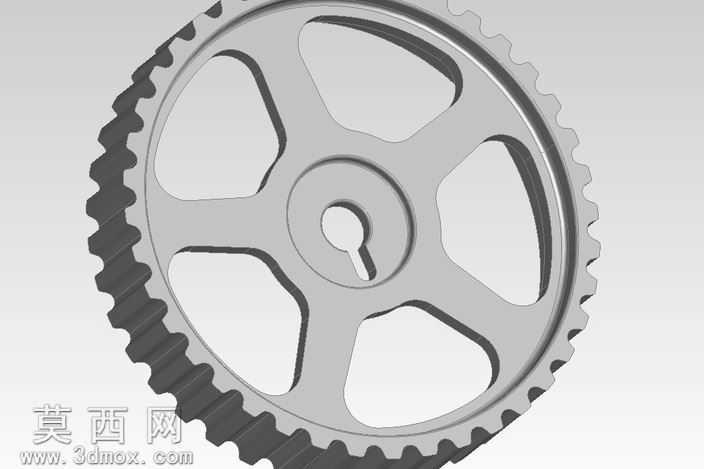

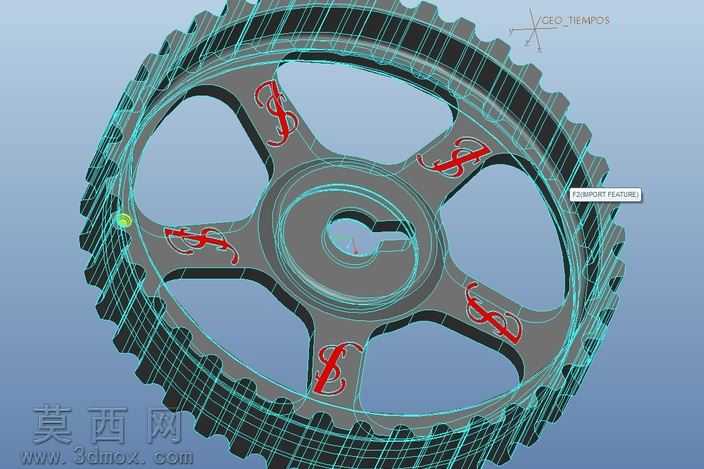

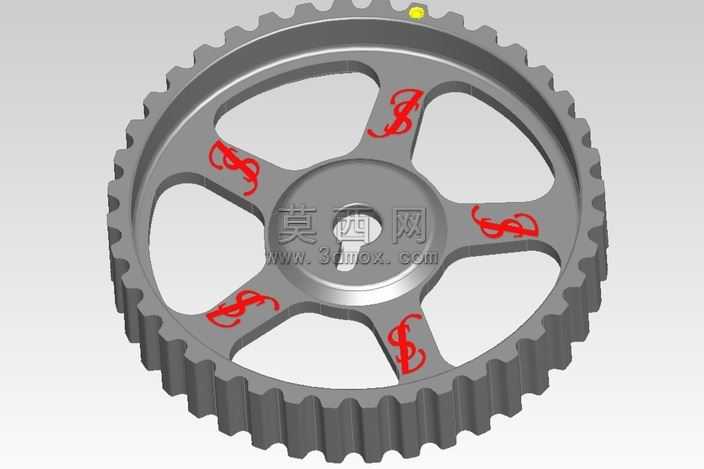

本作品为土力工程处跟踪器配套的计时轮滑轮三维建模成果，建模阶段以实际工程应用的传动参数为核心依据，先完成整体轮廓的参数化草绘，精准锁定带齿外圆、中心安装轴孔、辐板减重孔的相对位置与尺寸公差，确保各结构特征的配合精度满足传动工况要求。建模过程中对轮齿部分采用阵列特征完成全齿生成，逐齿校验齿形轮廓的顺滑度，保证啮合传动时的接触稳定性，避免运行过程中出现卡滞、跳齿等问题。辐板区域采用五组对称式镂空减重结构设计，在保证轮体整体结构强度、抗扭刚度的前提下，最大程度降低零件自重，减少传动过程中的惯性负载，提升计时跟踪机构的运行响应灵敏度。中心轴孔处设计有定位键槽结构，可实现与传动轴的周向固定，传递扭矩时无相对滑动，保障计时传动的精度稳定性。渲染阶段对轮体主体赋予哑光金属材质，模拟高强度合金结构钢的表面质感，还原零件机加工后的细腻磨砂纹理；辐板表面的标识区域采用亮红色烤漆材质，与金属基体形成清晰的视觉区分，既满足工程零件的标识规范，也提升了模型的视觉辨识度。整体结构设计充分考虑工程场景下的耐用性需求，轮缘齿部做了等厚强化处理，可承受长期往复啮合的磨损消耗，辐板与轮缘、轮毂的过渡位置均采用圆角过渡处理，减少应力集中现象，提升零件的疲劳寿命。模型各特征的建模逻辑清晰，参数可编辑性强，可根据不同规格跟踪器的传动需求快速调整齿距、轮径、轴孔尺寸等参数，适配多场景的工程应用要求，整体装配兼容性强，可直接导入对应装配体完成配合校验。
