入耳式无线蓝牙耳机耳塞外观结构设计

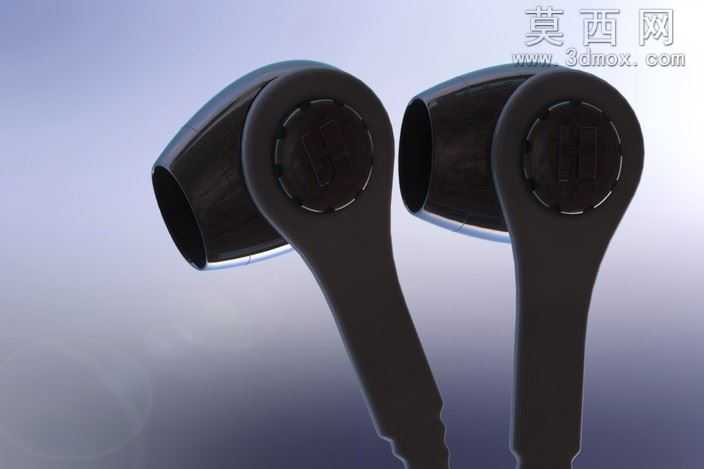

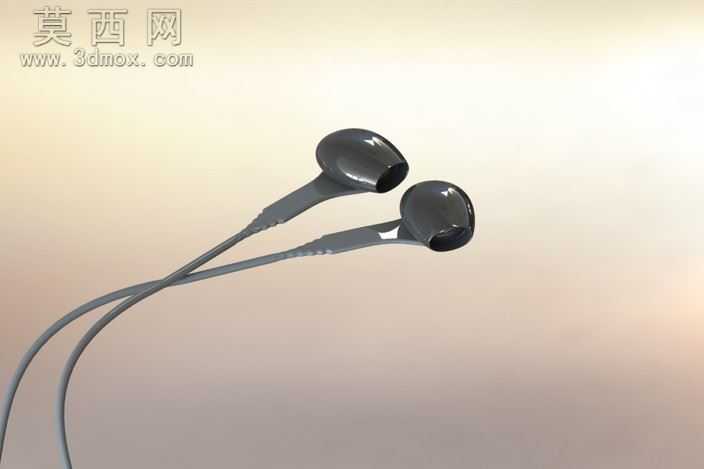

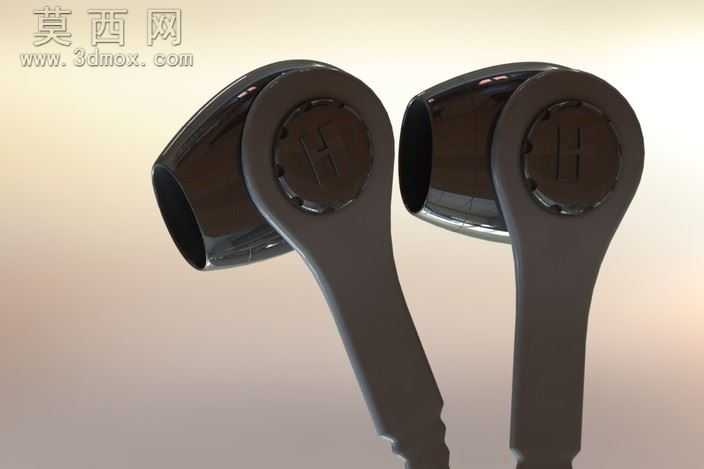

本作品为入耳式蓝牙耳机耳塞的三维参数化建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据人体工学入耳佩戴的尺寸基准，绘制耳塞柄部与入耳腔体的截面轮廓草图，通过放样、曲面剪裁等命令构建整体外曲面，确保耳塞外侧贴合耳甲腔的弧度自然顺滑，柄部的握持区域做了微收腰处理，既满足手持取放的握持手感，也适配内部电路板与电池的排布空间。入耳出声端的腔体采用阶梯式结构设计，外层预留硅胶耳帽的安装卡槽，内层做出声孔的导流结构，可有效减少声音传输过程中的衍射损耗。建模过程中对耳塞外侧的装饰盖板做了独立的零件拆分，盖板边缘设计均匀分布的卡扣结构，与主体壳体实现免胶扣合，方便后期组装与内部元件检修。材质渲染阶段采用Keyshot完成真实感材质赋予，主体外壳选用哑光黑色PC材质，调整材质的粗糙度参数至0.3，还原磨砂塑料的细腻触感，避免亮面材质易留指纹的问题；装饰盖板区域采用半哑光同色系材质，边缘做细微的高光倒角处理，提升产品的精致感；出声端的内壁采用轻微的磨砂金属质感材质，模拟内部声学网罩的视觉效果。灯光布置采用三点布光方案，主光源从侧上方45度角打亮耳塞主体轮廓，辅光源补充暗部细节避免死黑，背景采用渐变浅灰调突出产品主体，最终渲染图清晰呈现耳塞的整体造型与细节结构。设计过程中充分考虑量产可行性，所有壳体壁厚统一设置为1.2mm，卡扣的拔模角度控制在1.5度，满足注塑成型的工艺要求，同时在柄部末端预留充电触点的安装位，整体结构兼顾外观美感与实用功能，可直接用于产品开模前的结构验证与外观方案评审。
