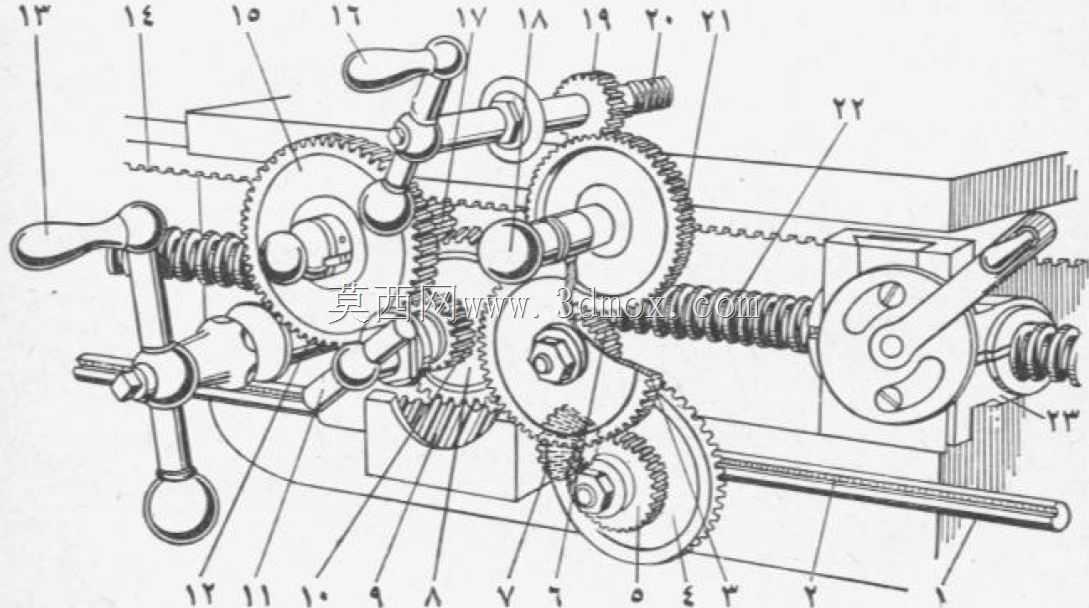

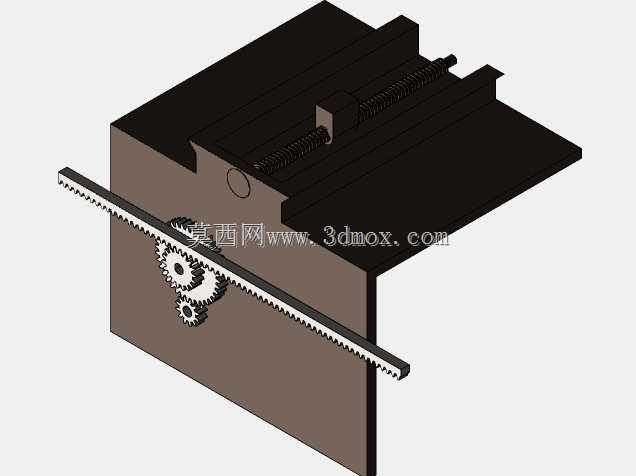

这套齿轮与螺钉配合的传动结构,常见于普通卧式车床的溜板箱进给传动单元,也可移植到小型专用镗床、台式攻丝机的进给系统中,核心作用是把主轴的旋转运动,通过多组齿轮的啮合变速,传递给带螺纹的光杠与丝杠,最终带动拖板实现直线方向的进给动作,满足金属切削过程中不同走刀量的传动需求。从结构布局来看,整套机构采用多层齿轮啮合排布,不同齿数的圆柱齿轮交错安装在平行布置的传动轴上,手柄操纵的滑移齿轮可沿轴上的花键段滑动,切换不同的齿轮啮合副,就能获得多档不同的传动比,对应不同的进给速度,适配车削外圆、端面、螺纹等不同加工工序的走刀要求。带梯形螺纹的丝杠与开合螺母结构配合,可实现丝杠传动与光杠传动的切换,螺纹传动段的螺距经过精确匹配,
能保证车削螺纹时主轴转速与拖板进给量的严格比例关系,避免出现乱牙问题。设计过程中,首先要确定各传动轴的中心距边界,保证齿轮啮合的侧隙在合理范围,既不会因侧隙过大导致传动反向空程超差,也不会因侧隙过小出现齿轮卡滞、磨损加剧的问题;所有齿轮的安装轴肩高度、锁紧螺钉的沉孔深度都要严格匹配,避免装配时出现轴向窜动,影响传动精度。操纵手柄的摆动角度要与滑移齿轮的行程对应,保证换挡时齿轮能完全进入啮合位置,不会出现顶齿、半啮合的状态,手柄的定位钢珠结构要能在每个档位提供足够的定位力,防止设备运行过程中出现自动脱档的故障。整套机构的安装边界要适配机床溜板箱的内部腔体尺寸,伸出的操纵手柄位置要符合操作人员的操作习惯,
手轮的安装高度要方便手动微调进给时的操作,各传动轴的支撑端要预留轴承安装位,保证轴系转动时的同轴度,减少运转过程中的振动与噪音。齿轮的齿宽参数要匹配传递扭矩的需求,传递主进给动力的齿轮副齿宽适当加大,避免重载切削时出现断齿问题,操纵用的小齿轮可适当减小齿宽,降低换挡时的滑动阻力。锁紧螺钉选用内六角圆柱头形式,沉头孔深度要保证螺钉拧紧后端面不超出安装平面,避免与相邻运动部件发生干涉,所有螺纹连接部位都要预留防松垫圈的安装空间,防止设备长期运行后螺钉松动导致传动失效。
