多片摩擦离合器爆炸视图结构设计

　　多片摩擦离合器作为机械传动系统中核心的动力通断控制部件，广泛应用于需要频繁启停、平稳接合、过载保护的传动场景中，从普通机床主轴传动、工程机械动力切换，到轻工设备的负载启停控制，都能见到这类结构的身影。不同于单片摩擦离合器的结构局限，多片式设计通过增加摩擦副的接触数量，在相同径向尺寸下可传递更大的扭矩，同时能通过摩擦片间的滑磨实现动力的柔性接合，避免传动链受到刚性冲击，保护后端传动部件不受启动瞬间的峰值扭矩损伤。

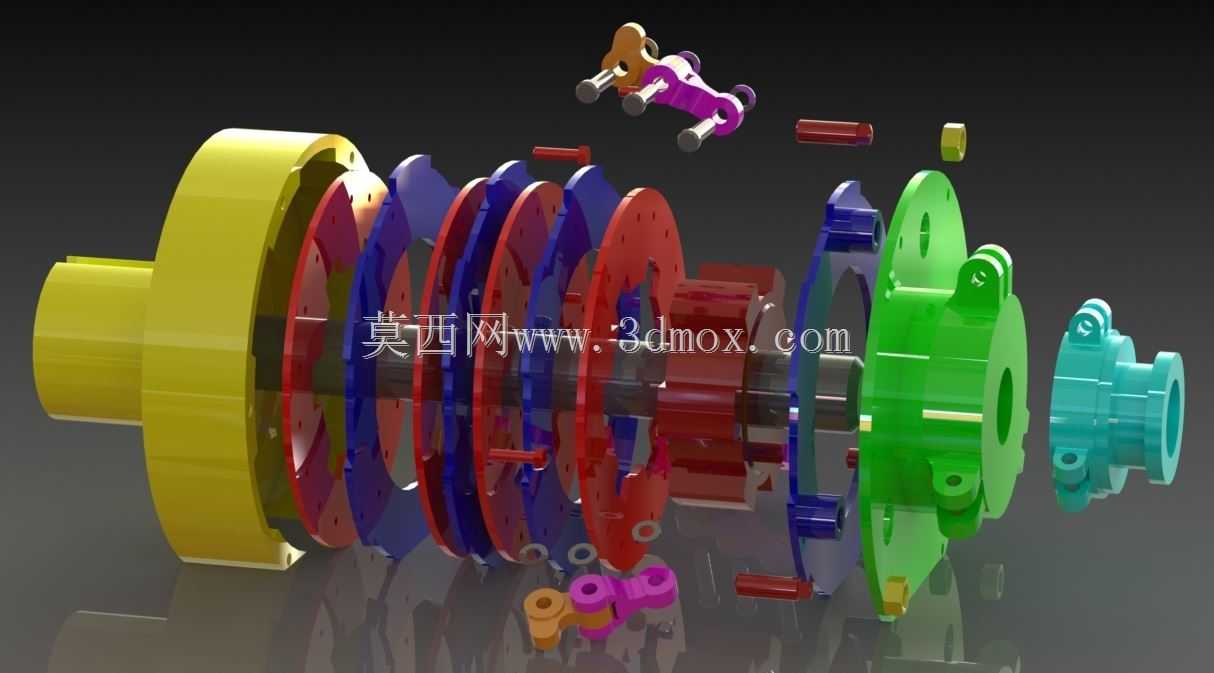

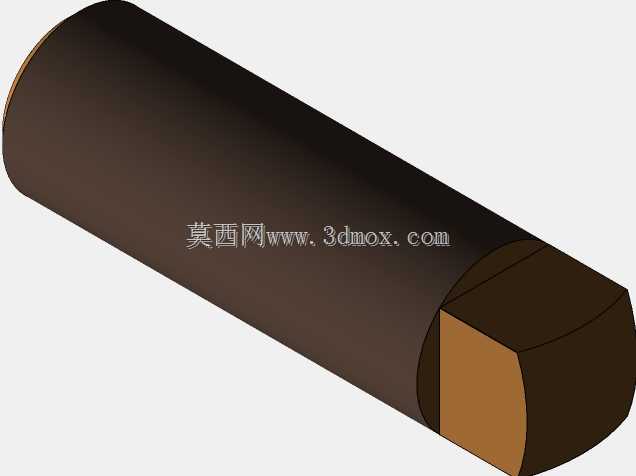

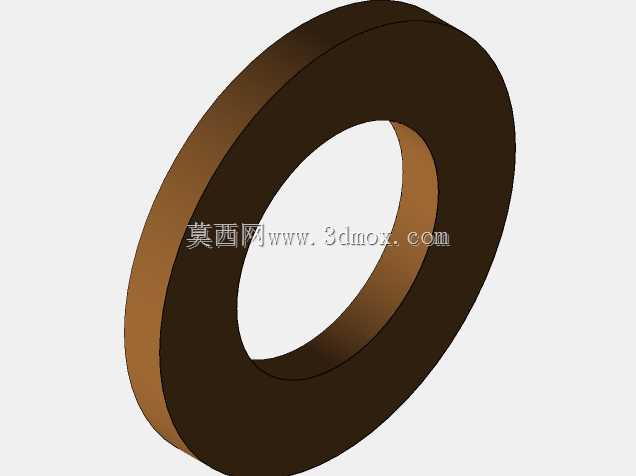

　　从结构设计逻辑来看，这套模型采用爆炸视图呈现所有组成零件，能清晰看到主动摩擦片、从动摩擦片、压紧机构、分离机构、输入输出连接端的装配关系。主动部分与动力输入轴相连，从动部分与输出负载端相连，常态下压紧机构提供轴向正压力，让主从动摩擦片间产生足够摩擦力传递扭矩；当需要切断动力时，分离机构克服压紧力推开摩擦片组，主从动部分脱离接触，动力传递中断。设计过程中需要重点考量摩擦片的数量匹配，过少则无法满足额定扭矩传递需求，过多则会增大分离行程，同时增加摩擦片拖曳扭矩，导致分离不彻底，加剧空转状态下的磨损与发热。

　　安装边界上，这类离合器的轴向尺寸需要匹配传动系统的轴系预留空间，径向尺寸不能超出安装腔体的内壁轮廓，输入输出端的轴孔、键槽尺寸需要与对应传动轴的配合公差一致，保证同轴度误差在允许范围内，避免运转过程中出现偏磨、振动问题。摩擦片的沟槽设计也有明确的工程考量，表面的径向沟槽一方面可以容纳磨损产生的磨屑，避免磨屑夹在摩擦面间导致摩擦系数下降，另一方面可以在接合过程中引导空气排出，提升接合的平顺性，同时辅助散热，降低长时间滑磨带来的温升，避免摩擦材料过热失效。

　　在实际选型应用中，这类离合器的压紧力参数需要匹配传递的额定扭矩，预留足够的安全系数，同时要考虑工作环境的温度、润滑条件，湿式工况下摩擦片可以采用油液润滑冷却，能承受更高的滑磨频率，干式工况则需要更好的通风散热条件，避免连续滑磨导致温度过高。分离机构的行程设计需要保证摩擦片完全分离后留有合适的间隙，间隙过小容易出现分离不彻底、带载拖行的问题，间隙过大则会增大分离动作的行程，延长动力接合与断开的响应时间，影响传动系统的控制精度。
