五缸径向星形发动机结构设计方案

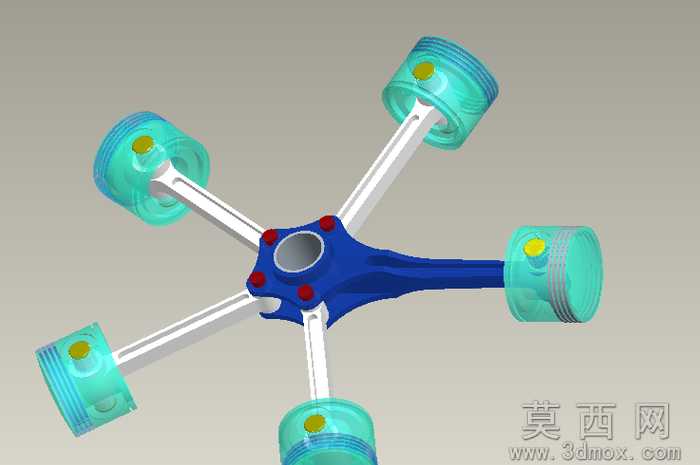

本作品为五缸径向排布的星形发动机三维结构设计，整体采用中心曲轴辐射式布局，五个气缸沿中心曲柄机构呈72度夹角均匀圆周分布，该布局可在较小的整机体积下实现更大的总排量，同时保证各缸做功行程交替衔接，大幅提升动力输出的平顺性。建模过程中首先完成中心曲柄连杆机构的基准搭建，对曲柄销的偏心距、连杆长度、活塞行程参数进行匹配校核，确保各运动部件无干涉，运动轨迹符合内燃机工作循环的运动学要求。活塞部件采用分体式建模逻辑，分别构建活塞本体、活塞环槽、活塞销座的细节结构，活塞顶部设置凹坑造型适配燃烧室形态，活塞裙部做微变型处理模拟实际工作中的热膨胀适配结构。连杆采用工字型截面设计，在保证结构强度的前提下降低往复运动质量，大小端分别设置轴瓦安装位，还原真实发动机的装配关系。中心星形曲柄座采用高强度合金结构的造型设计，五个连杆连接位沿圆周均匀分布，中心设置主轴颈安装孔，周边布置加强筋结构提升整体刚性。渲染阶段为不同部件赋予差异化材质：气缸活塞部分采用半透明青蓝色工程塑料质感材质，便于观察内部活塞与连杆的连接结构；曲柄座采用深蓝色金属烤漆材质，突出核心承载部件的视觉辨识度；连杆部分采用亮银色金属材质，还原钢制锻件的质感表现；活塞销等细小连接件采用金黄色金属材质，强化细节层次。设计过程中重点考量了径向发动机的结构特性，相比直列或V型发动机，该星形布局的曲轴长度更短，整机重量更轻，风冷散热条件更优，适合小型动力装置、航空模型动力等应用场景。建模时对各部件的装配公差进行了模拟预留，所有运动副均按照实际机械装配关系添加约束，可直接用于运动仿真演示，直观展示星形发动机工作时活塞往复、连杆摆动、曲柄旋转的完整运动过程，整体结构简洁明了，去除了不必要的外围附件，突出核心运动机构的设计逻辑，适合作为内燃机结构学习、机械原理教学的三维演示模型使用。
