五缸星形发动机活塞连杆组件结构设计

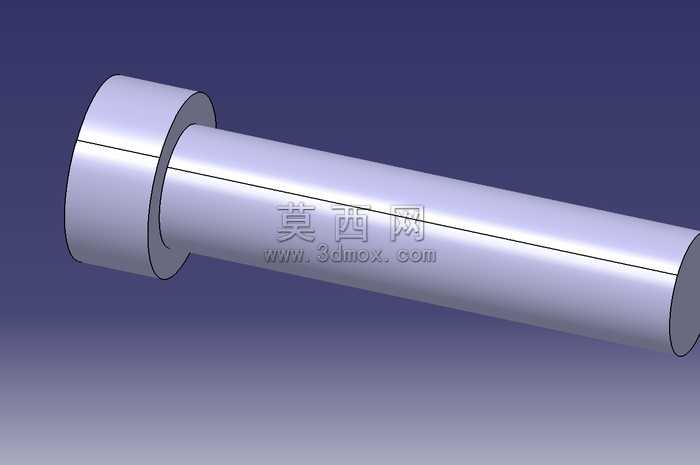

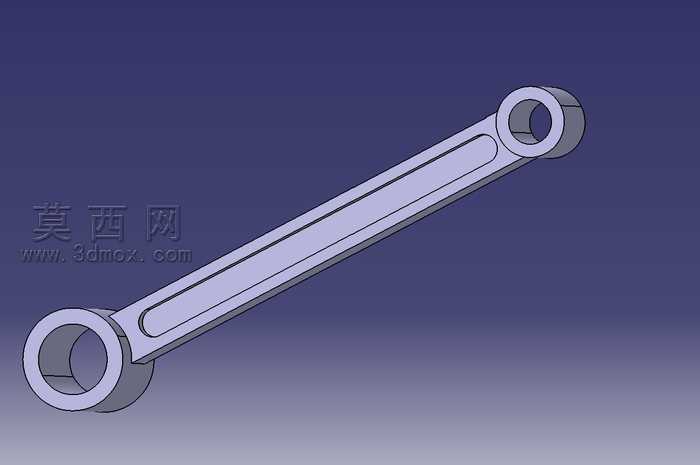

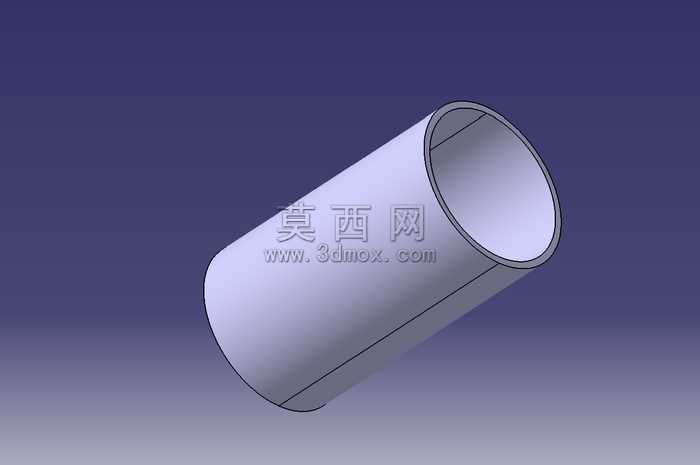

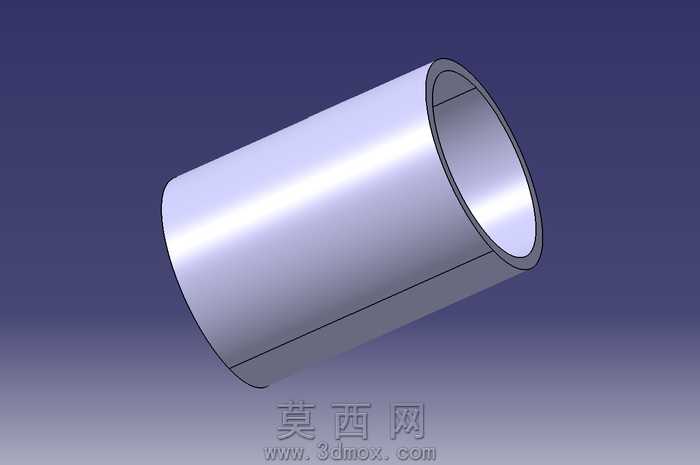

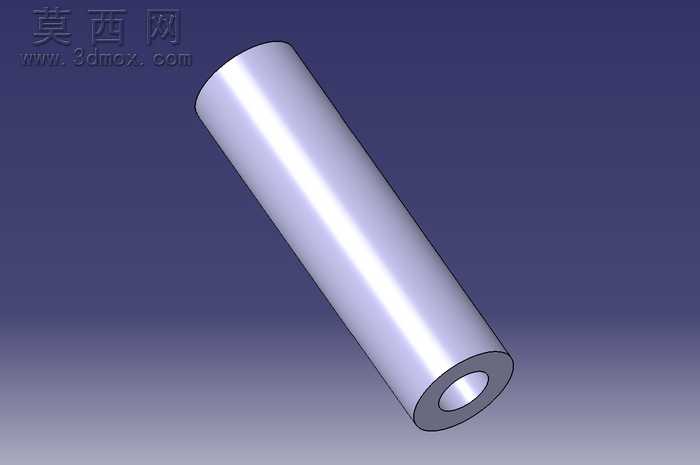

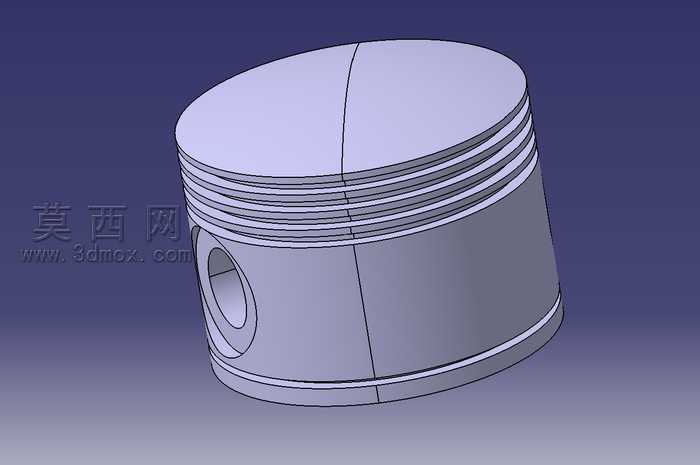

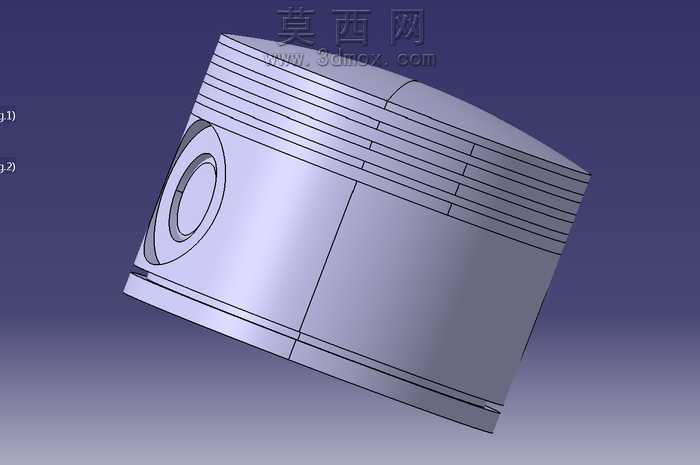

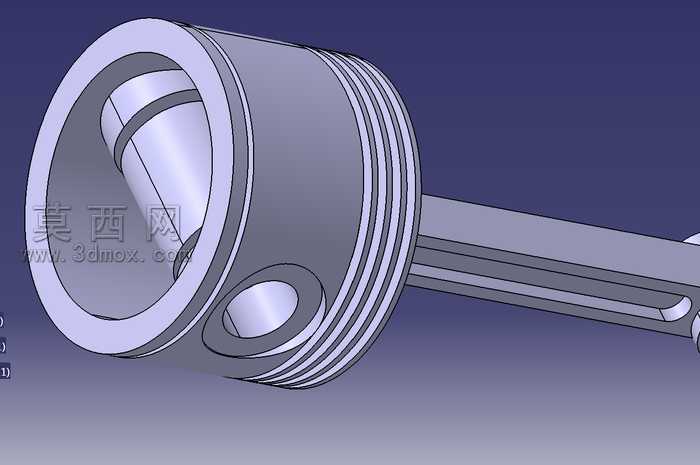

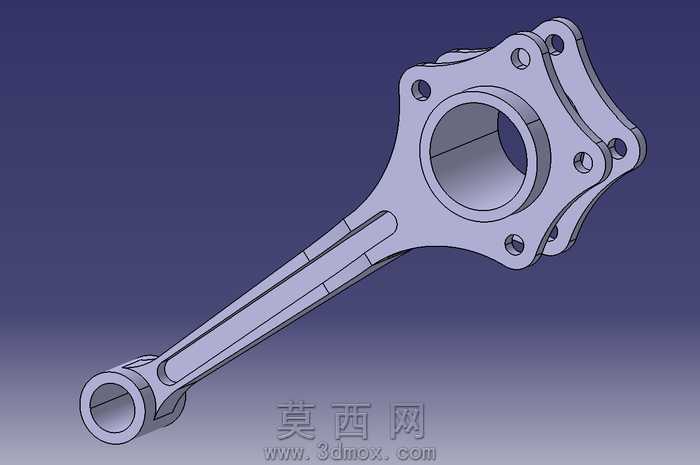

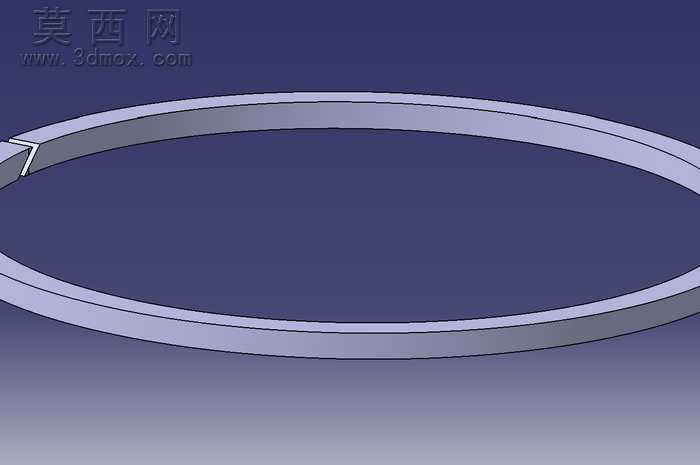

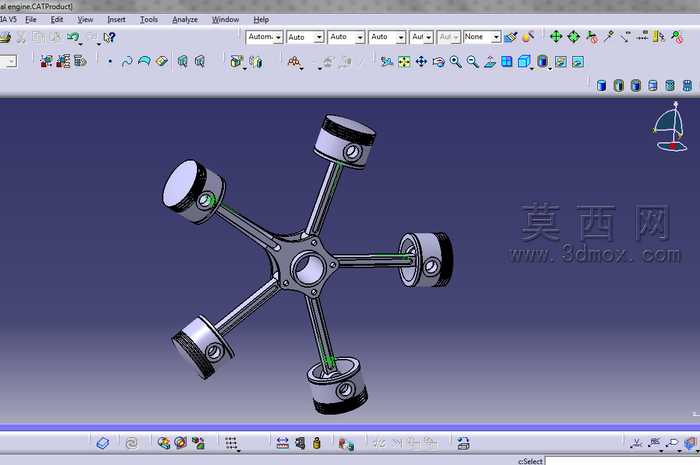

本作品为五缸星形发动机核心活塞连杆组件的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成单个活塞、活塞销、连杆、中心曲柄毂的零件建模，再按照星形发动机的圆周排布规则完成总装配。零件建模阶段，活塞部分还原了活塞裙部、活塞环槽、活塞销座的细节结构，通过拉伸、旋转、切除等基础特征命令完成主体造型，对活塞销孔的倒角、环槽的退刀结构都做了精细化还原，保证结构符合实际内燃机的加工工艺要求；连杆部分采用等强度杆身设计，通过扫描特征完成杆身的变截面造型，两端的衬套孔、轴承安装位都严格按照配合公差要求预留装配间隙，还原了连杆大头与中心曲柄的铰接结构、小头与活塞销的连接结构。中心曲柄毂作为整个组件的核心传动件，建模时重点还原了五个圆周均布的曲柄销安装位，各安装位的角度严格按照72度圆周等分设置，保证五个活塞的运动相位差均匀，符合星形发动机的工作循环时序要求。装配阶段采用同轴心、重合、距离等标准配合约束，还原了活塞沿气缸轴线的往复运动自由度、连杆绕活塞销和曲柄销的转动自由度，整个组件可实现完整的运动仿真，直观展示星形发动机运转时活塞往复、连杆摆动、曲柄旋转的联动过程。材质渲染方面，对活塞部分赋予铝合金材质，还原其轻量化导热性好的材质特性，连杆部分赋予合金钢材质体现高强度结构属性，中心曲柄毂赋予调质钢材质，各金属材质都添加了对应的粗糙度、反射率参数，让整体渲染效果贴近真实发动机零部件的金属质感。设计思路上，该组件重点突出星形发动机径向排布的结构优势，相比直列发动机结构更紧凑，功率密度更高，五个气缸围绕中心曲柄圆周布置的结构，可让动力输出更平稳，振动更小，建模过程中对各运动部件的干涉情况做了全面检查，确保各部件在全行程运动过程中无碰撞、无干涉，结构设计完全符合星形发动机的工作原理，可作为内燃机结构教学、动力装置方案设计的参考三维模型，也可用于进一步的有限元分析、运动学仿真等后续研究工作。
