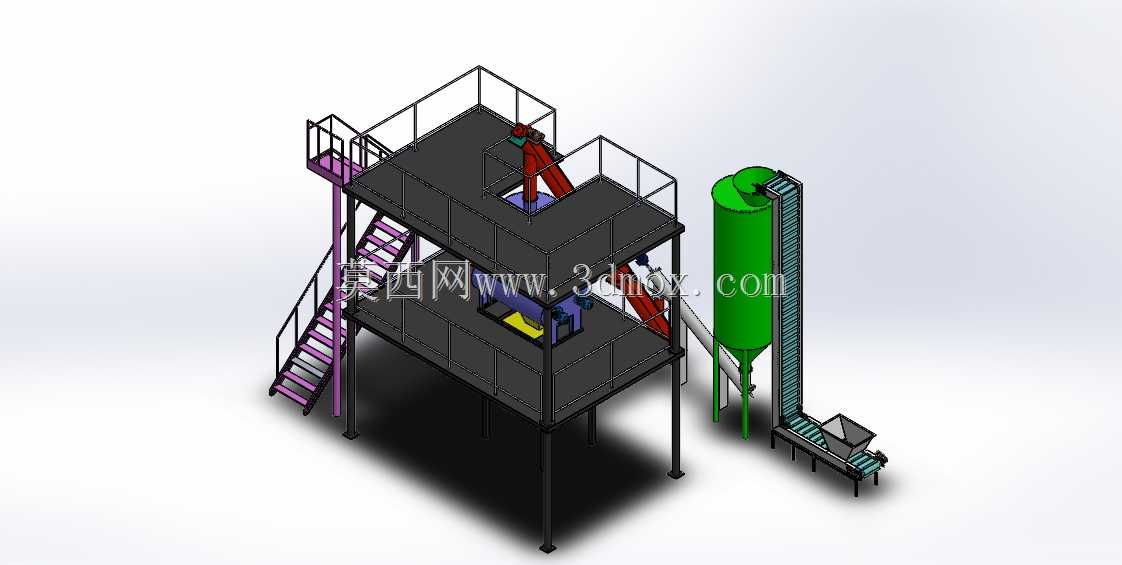

水泥厂搅拌填充成套生产设备结构

　　这套设备主要面向中小型水泥制品生产、商混站前置配料工段的作业场景，可独立完成散水泥的垂直输送、暂存、配料搅拌与成品出料全流程作业，无需额外搭配过多辅机即可搭建起完整的干混或湿拌水泥料生产单元。整套设备采用三层钢结构框架作为承载主体，框架立柱采用标准型钢焊接成型，层间铺设防滑花纹钢板作为操作平台，平台边缘设置1.2米高的安全防护栏杆，侧面搭配带防滑踏步的斜梯连通各层作业面，顶层预留的检修空间可满足搅拌主机日常维护、易损件更换的操作需求，框架底部设置可调式地脚支撑，可适配不同平整度的硬化厂区地面，安装时无需做超深混凝土基础，大幅降低现场施工的周期与成本。设备配套的Z形斗式提升机布置在储料仓侧方，进料端贴近地面设置，

　　作业人员可直接将袋装或散装水泥倒入进料料斗，提升机料斗沿垂直轨道匀速上行至储料仓顶部后自动翻料，将水泥送入立式圆柱形储料仓内暂存，储料仓下部设置锥斗出料结构，搭配螺旋送料机构可按照设定配比将水泥定量输送至搅拌主机内部，避免人工上料产生的粉尘外溢与配比误差。搅拌主机布置在二层平台位置，采用双轴搅拌结构，可在短时间内将水泥与骨料、外加剂等其他物料充分混合，搅拌完成的混合料可通过下部出料口直接进入称重料斗，完成定量称重后填充至下游包装或成型设备内。整套设备的液压系统、电控油箱集中布置在框架底层，管路沿框架立柱内侧排布并做固定防护，避免生产过程中物料坠落砸损管线，各运动部件均设置安全防护罩，操作位预留急停按钮安装位，

　　完全符合工业生产的安全规范要求。从建模细节来看，所有钢结构件的连接节点、螺栓孔位、设备安装接口都按照实际加工尺寸做了还原，可直接用于方案展示、安装布局模拟，也可作为同类设备改型设计的基础参考框架，设计时充分考虑了设备的运输拆分需求，框架可拆分为多个分段单元，满足普通货运车辆的运输尺寸要求，现场组装时仅需按照标记对位拼接即可，无需复杂的现场配焊作业。
