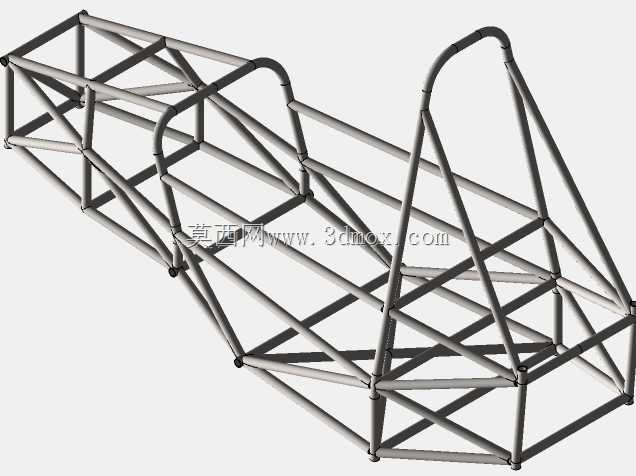

大学生方程式赛车钢管桁架式底盘结构

　　该钢管桁架底盘是大学生方程式赛车的核心承载基体，所有车载系统都依托该结构完成安装定位，直接决定整车的动态响应特性与碰撞安全冗余。从赛事实际应用场景来看，这类底盘需要同时兼顾赛道急加减速、高速过弯时的载荷传递，以及碰撞工况下的乘员舱生存空间保障，不同于民用车辆的承载式车身，桁架式结构通过管材的空间排布实现载荷的多路径传递，能在较低自重下实现极高的结构刚度。设计过程中首先要确定硬点边界：前悬安装点需匹配双叉臂悬架的上下摆臂铰接坐标，预留转向机、制动总泵的安装空间，避免转向过程中拉杆与车架杆件发生运动干涉；中部乘员舱区域严格按照人机工程尺寸划定边界，保证驾驶员佩戴头盔后有足够的头部余量，座椅安装滑轨、

　　安全带固定点的位置需符合赛事规则的强度要求，防滚环的曲率与管材直径经过反复校核，确保侧翻、翻滚工况下不会发生侵入乘员舱的形变；后部动力舱区域需要匹配动力总成的安装悬置点，预留传动半轴、冷却系统、排气系统的布置空间，后悬的安装硬点要保证后轮定位参数在悬架跳动过程中保持在设计区间内。结构设计上采用不等径钢管搭配的方案，主承载环、前隔板环等核心受力部位采用大直径厚壁管材，斜撑杆件根据受力路径优化排布角度，尽可能让每根管材承受轴向拉压载荷，减少弯曲应力带来的材料冗余，节点位置采用相贯线切割后满焊连接，避免应力集中导致的焊缝开裂。实际装车验证中，这类桁架底盘的扭转刚度直接影响悬架的调校效果，刚度过低会导致过弯时车架形变抵消悬架的几何设定，

　　刚度过高则会无谓增加整车重量，影响加速与制动表现，设计时会通过有限元工具反复迭代管材规格与排布位置，在刚度与自重之间找到最优平衡点。同时底盘下部预留了电池、线束、油路的固定点位，所有安装支座都焊接在主受力杆件上，避免局部载荷过大导致管材变形，前部的碰撞吸能区通过特定角度的斜撑杆件设计，在正面碰撞时通过有序溃缩吸收冲击能量，减少传递到乘员舱的冲击力。
