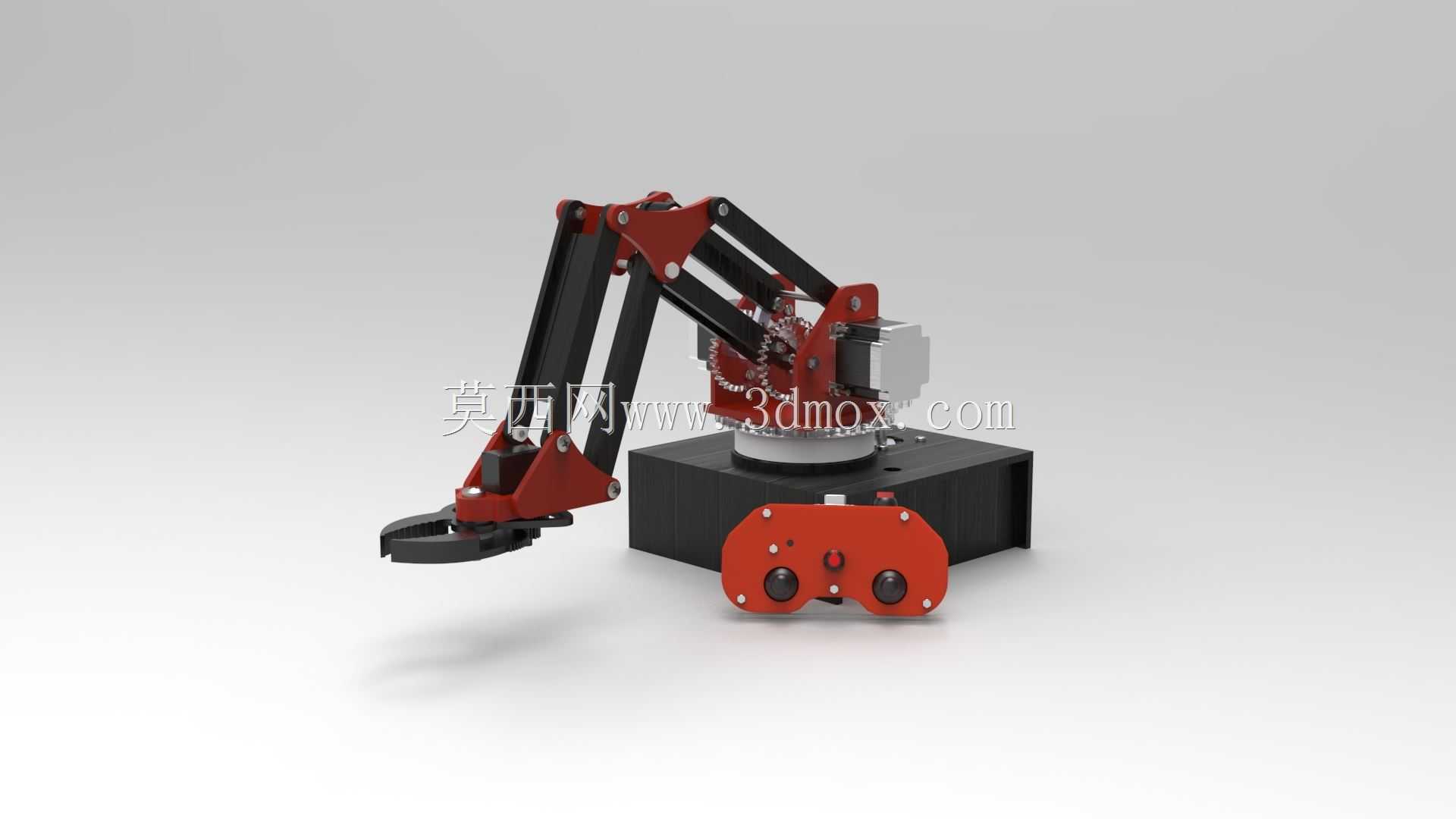

教学演示用多关节三轴夹持机械臂结构

这款三轴机械臂的结构设计，最初面向高校工程类专业的教学演示场景落地，同时也可适配小型工位的轻载搬运、分拣作业需求，在教学场景中，可直接用于机械原理、机构运动学的实操演示，让学习者直观理解串联关节臂的运动逻辑、传动路径与末端执行器的动作配合关系；在小型生产场景中，可固定于桌面工位，完成小重量零件的上下料、规整码放、定点转移等重复动作，替代人工完成高频次的简单往复操作。从功能特性来看，三个关节分别对应底座回转、大臂俯仰、小臂俯仰的独立运动自由度，末端搭配夹爪式执行器，可实现一定半径范围内的空间点位到达，夹爪的开合动作通过独立的传动链路驱动，可适配规则形状的小型工件夹持，夹持力可通过传动结构的参数调整适配不同材质的工件，避免夹伤软质工件或者夹持硬质工件时出现松脱。设计思路上优先考虑了结构的易拆解性与运动直观性，没有采用复杂的封闭外壳遮挡传动结构，各关节的连杆、传动部件都外露呈现，方便学习者观察每个关节的运动过程与动力传递路径，底座采用方正的配重式结构，无需额外打膨胀螺栓固定，放置在平整桌面即可保证臂部全行程伸展时的整机稳定性，不会出现侧翻问题。安装边界方面，底座的安装平面尺寸适配常规实验台、桌面工位的预留空间，臂部完全收拢时的整体占地尺寸较小，不会占用过多工位面积，臂部最大伸展半径可覆盖常规桌面工位的操作范围，各关节的运动行程做了机械限位设计，避免运动超程导致的结构碰撞或者传动件损坏，关节处的铰接结构采用了耐磨衬套设计，长时间反复演示运动也不会出现过大的配合间隙，保证运动精度的持续性。末端夹爪的夹持开口范围适配常见的小型教学零件、电子元器件、小型机加工件的尺寸，夹爪指面做了防滑结构设计，提升夹持过程的可靠性，整体结构的动力传输路径清晰，从底座的动力输入到各关节的运动传递，再到末端夹爪的动作输出，每一段传动都做了结构简化，既降低了加工装配的难度，也方便后续的维护调整与故障排查，对于刚接触串联机械臂结构的设计人员来说，也可作为基础结构参考，理解多关节臂的自由度分配、重心配平、运动限位等核心设计要点。
