Alstom底架VZ段剖面结构设计

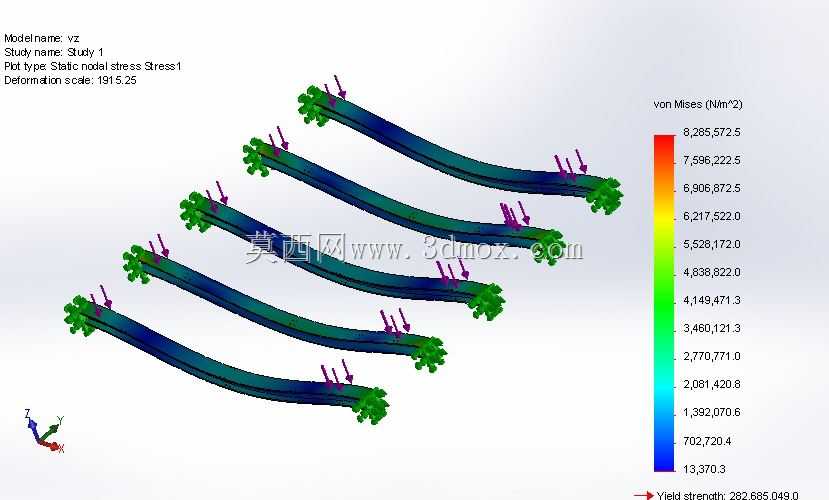

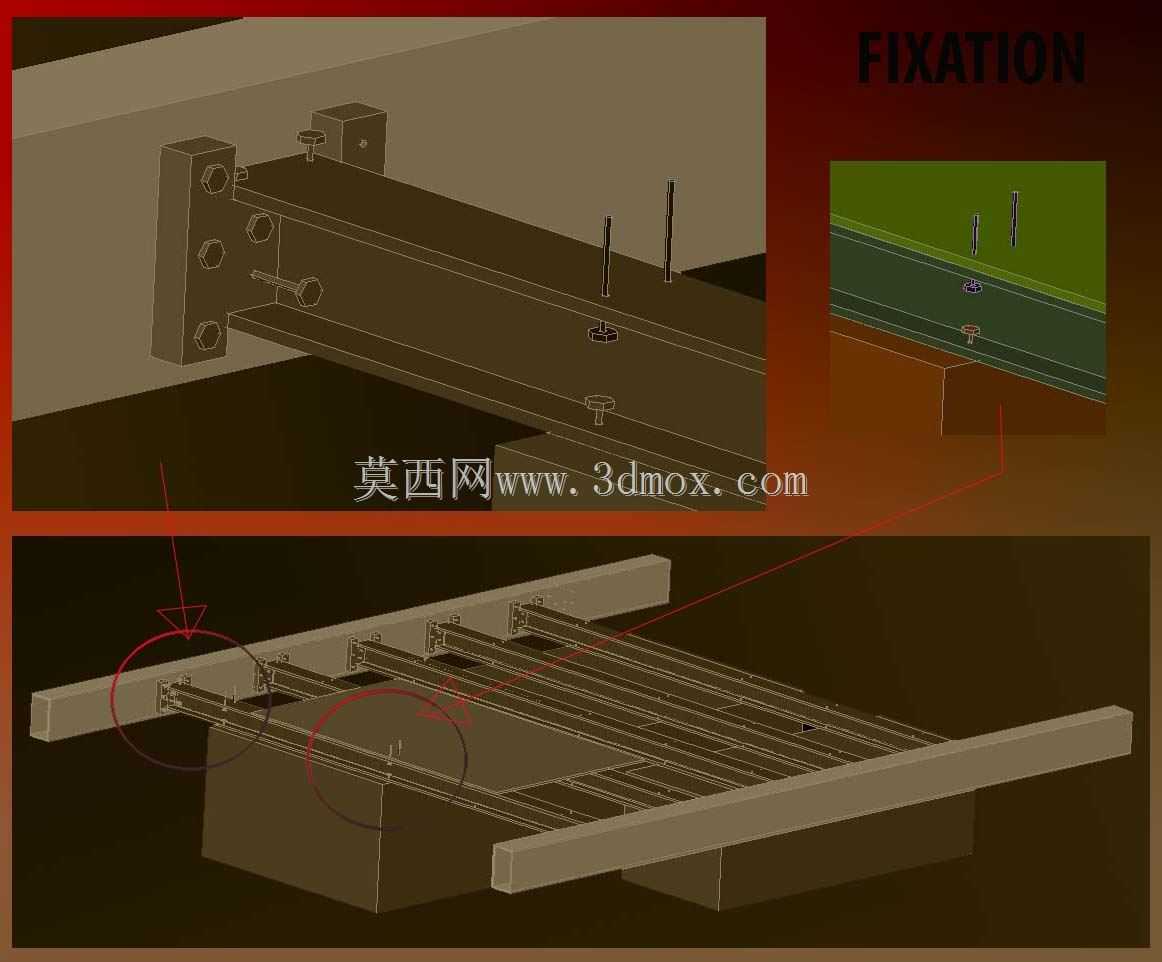

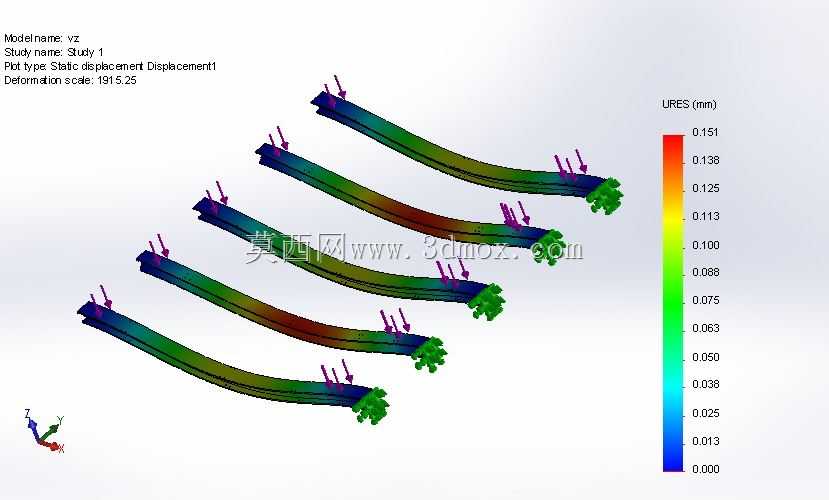

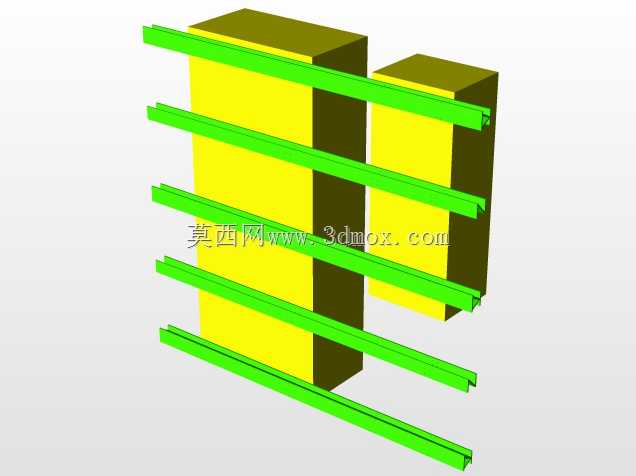

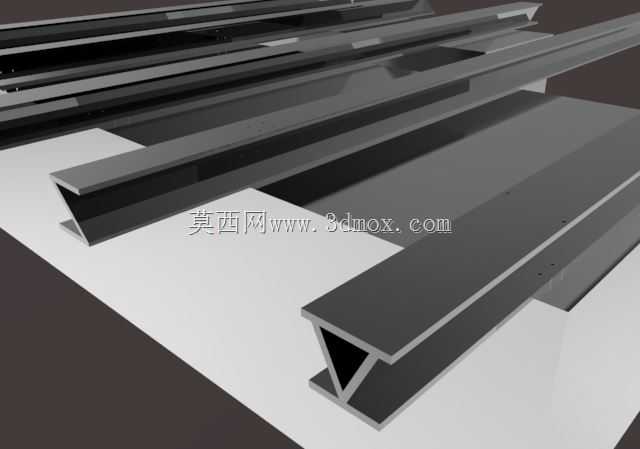

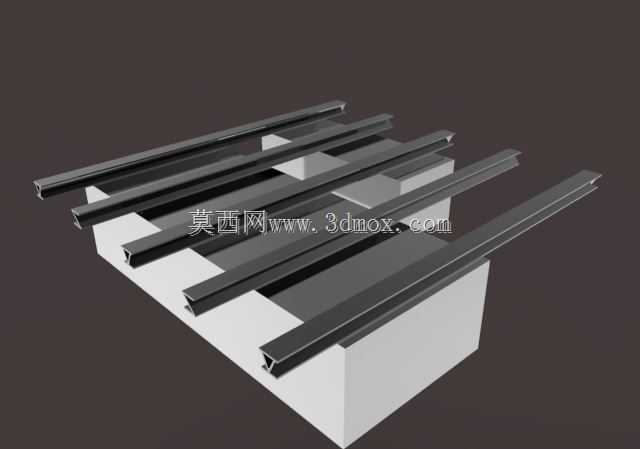

　　在轨道交通车辆底架的装配体系中，这类VZ段型材组件承担着底架局部载荷传递与安装基准定位的核心作用，常见于阿尔斯通系列轨道交通装备的底架边梁与中部承载区的衔接部位，实际运行中需要承接来自车体上部的垂向载荷、运行过程中的纵向冲击载荷，同时为底架下部挂载的设备提供安装依托面。从结构设计逻辑来看，该组件采用多根异型冷弯型材平行排布的形式，型材截面选用带安装卡槽的开口C型变体结构，这种截面设计一方面可以在保证型材自身抗弯截面模量的前提下降低整体自重，另一方面卡槽结构可以直接适配T型螺栓的快速安装，无需在型材本体上额外钻孔攻丝，大幅提升现场装配的效率，也便于后期运维过程中挂载部件的位置调整。多根型材的排布间距经过严格的载荷校核，

　　相邻型材之间的间隙预留了焊接变形的补偿余量，同时也为底架布线、管路铺设留出了足够的穿行空间，避免线缆与管路直接贴合承载型材造成磨损。从安装边界来看，该VZ段组件的端部设计有与底架主横梁对接的坡口结构，安装时可以通过满焊的方式与主横梁形成刚性整体，型材的底面平面度公差控制在0.2mm每米范围内，保证后续挂载设备的安装基准面精度，避免因基准面偏差导致设备安装应力集中。在实际应用场景中，这类底架段件不仅要满足静态承载要求，还要耐受车辆长期运行中的振动疲劳，因此型材排布时特意在应力集中的衔接部位增加了型材的排布密度，通过局部加强的方式提升整体结构的抗疲劳性能，同时型材表面的处理工艺预留了涂装附着的粗糙度要求，保证后续防腐涂层的附着力，

　　适应不同运行环境下的防腐需求。设计过程中还充分考虑了型材的加工工艺性，所有弯折半径均符合冷弯型材的最小弯折半径要求，避免加工过程中出现型材开裂的问题，同时型材的定尺长度适配常规原材料的供货规格，减少加工过程中的材料损耗，降低整体制造成本。
