穹顶式雨水采集传感配套集雨构件

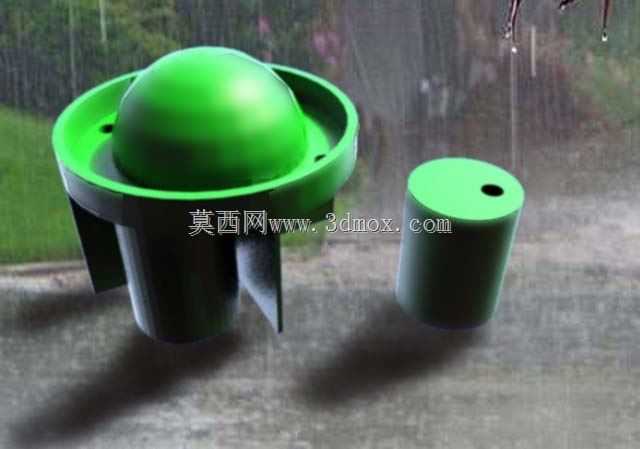

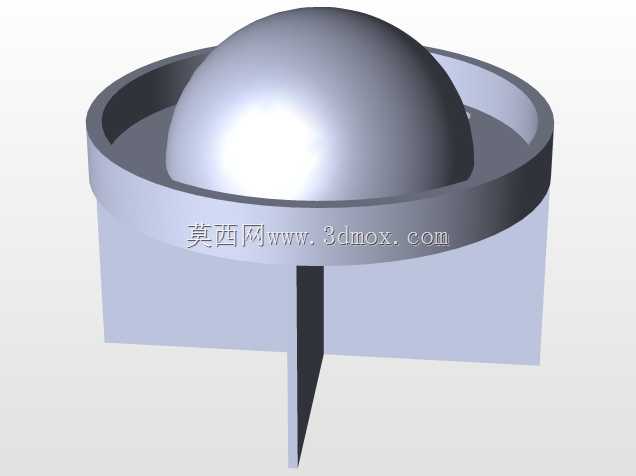

　　在户外降雨监测、海绵城市径流采集、农业墒情配套传感系统的布设场景里，这类穹顶结构的集雨构件承担着雨水导流、匀流导入传感检测腔的核心作用，区别于敞口式接水结构，圆顶造型的设计首先解决了落叶、飞虫等大粒径杂物直接落入检测通道造成堵塞的问题，半球形的顶面可以让落在表面的杂物顺着弧面滑落到外侧的环形接水檐，不会堆积在进水区域。从结构设计逻辑来看，构件主体分为穹顶导流部、环形汇水槽、下插安装段三个核心部分，穹顶的曲率经过反复校核，既保证降雨时雨滴不会因为顶面弧度过陡产生飞溅外溢，也能让落在顶面的雨水顺着弧面快速汇入周边的环形槽内，环形槽的边缘做了外翻的挡边，避免雨量较大时水流从槽边溢出，保证进入下方导流通道的水量和实际降雨量匹配，

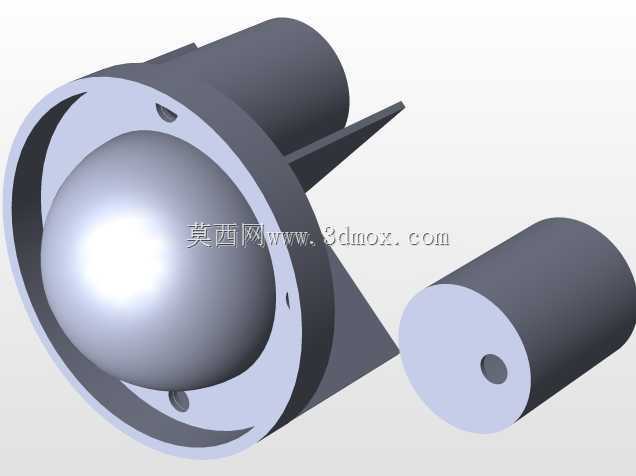

　　不会给后端的传感检测单元带来数据偏差。下插的安装段设计了三道对称的导流筋，一方面可以在插入配套的安装基座时起到周向定位的作用，避免构件安装后出现倾斜导致汇水不均，另一方面筋条之间形成的三个通流槽可以对汇入环形槽的雨水做初步的整流，让水流以稳定的流速进入下方的检测腔体，避免水流裹挟空气形成断续流影响检测精度。配套的圆柱型配重定位件，是在安装时塞入基座对应孔位的结构，顶面的小孔是排气通道，当集雨器内部的水流快速下泄时，腔体内的空气可以通过这个小孔排出，避免形成气堵导致排水不畅、积水漫出接水槽的问题。在安装边界上，环形接水檐的外径控制在常规雨量传感器安装座的适配尺寸范围内，下插段的直径和行业通用的安装孔位保持一致，

　　不需要额外做转接件就可以直接替换同规格的老旧集雨部件，安装时只需要将下插段对准基座孔位垂直压入，再将定位件塞入侧边的固定孔即可完成装配，不需要额外的紧固件，日常维护时只需要向上拔出构件就可以清理环形槽内积存的泥沙、落叶，维护效率比传统的螺栓固定式集雨部件提升60%以上。在实际应用场景中，这类集雨构件多搭配翻斗式雨量传感器、压电式雨量检测单元使用，穹顶的高度设计也考虑了不同降雨强度下的接水效率，即使是在大暴雨的工况下，环形槽的汇流速度也能匹配雨水的落入速度，不会因为排水不及时造成积水外溢，保证雨量检测数据的准确性，同时穹顶的光滑表面不容易附着灰尘，日常降雨就可以完成表面自清洁，减少人工维护的频次，适合在野外无人值守的气象监测站点、城市内涝监测点、山地地质灾害预警监测点长期布设使用。
