自行车前置挂载载物托架结构设计

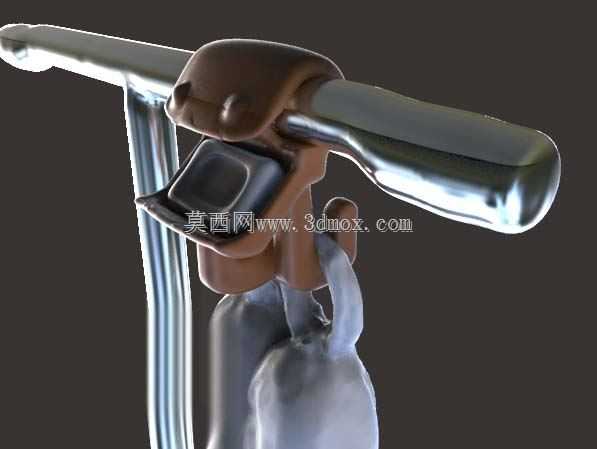

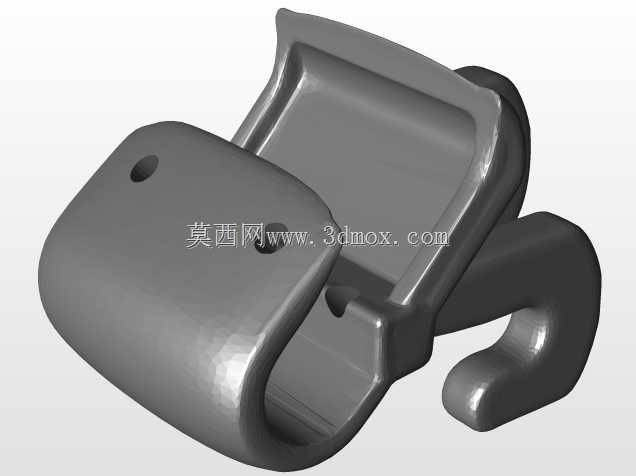

　　日常通勤骑行场景中，随身物品的便携挂载一直是城市骑行用户的核心需求，这款车把前置载物结构正是针对该场景开发的实用配件。从安装边界来看，该结构依托自行车车把横管作为安装基体，适配常规直径22.2mm-31.8mm的标准通勤车、山地车车把，整体安装后向车把前方延伸的长度控制在120mm以内，不会超出常规车篮的外廓边界，避免转向时剐蹭前轮或骑行者腿部，横向宽度控制在180mm区间，居中布置在车把中部，不会干涉刹车手柄、变速指拨的操作空间，垂直方向的安装高度与车把上表面齐平，不会遮挡骑行者的前方视线。结构设计上，该载物架采用快装式夹持结构与车把固定，夹持部位内嵌柔性防滑衬垫，既可以避免锁紧时刮花车把表面的涂装层，也能在承载物品时增大摩擦力，

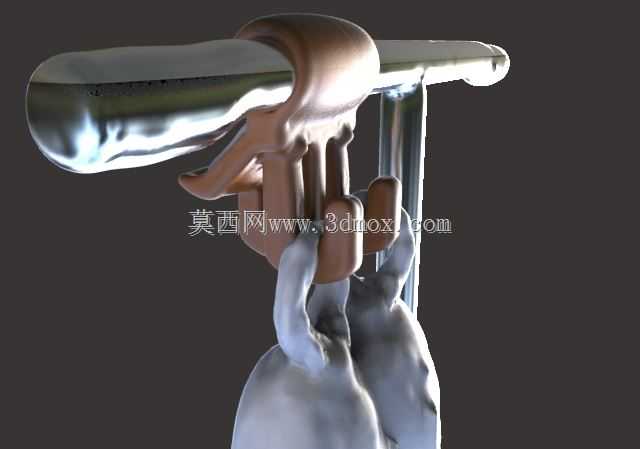

　　防止颠簸路面下挂载结构出现滑移偏转。前端的承托部位做了内凹式的托面设计，托面边缘设置有高度25mm的挡边，放置平板类物品、袋装食物、小型挎包时，能够限制物品在骑行颠簸中的前后窜动，下方预留的挂耳结构可以直接悬挂带提手的袋类物品，不需要额外配置绑带即可实现基础固定。从实际使用场景出发，该结构主要服务于短距离通勤骑行的载物需求，不需要额外安装后置货架、车篮等大体积配件，安装拆卸全程不需要专用工具，徒手即可完成锁紧与松脱，临时需要载物时快速装配，不需要载物时可以快速拆下收纳，不会额外增加整车重量，也不会改变原车的外观轮廓。设计过程中重点考量了承载时的受力分布，夹持基座采用加厚的受力结构，将承载物品的重力均匀分散到车把横管的整个夹持区间，

　　避免单点受力过大造成车把局部变形，承托臂采用弧形过渡的结构设计，在保证结构强度的前提下尽可能削减不必要的材料厚度，控制整体自重。承托面的角度做了5度的上仰倾斜，放置物品时在重力作用下物品会自然靠向车把一侧，不会在骑行过程中向前滑落，挂耳部位做了圆弧倒角处理，悬挂袋类物品时不会割破袋体的提手部位，同时挂耳的开口尺寸适配常规的塑料袋提手、帆布包挂扣尺寸，不需要额外适配配件即可直接使用。针对日常使用中可能遇到的剐蹭、磕碰情况，结构外露的棱角位置全部做了R3以上的圆角处理，既可以避免骑行过程中尖锐棱角划伤骑行者，也能降低结构应力集中的风险，提升长期使用的结构可靠性。
