道路照明用螺旋曲面反光结构设计

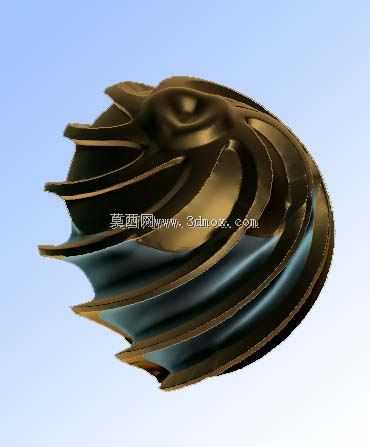

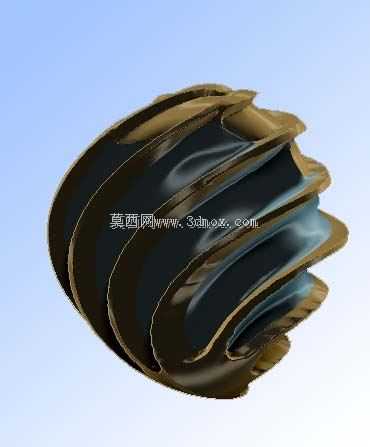

　　该结构主要面向道路照明场景的光学配光需求设计，可配套集成于道路照明传感模组中，承担光线定向反射、光路调控的核心作用，适配城市支路、园区步道等低高度照明布设场景，解决常规平面反光结构配光范围窄、路面照度均匀度不足的问题。从实际使用需求出发，设计阶段首先划定了安装边界约束，整体外轮廓采用类圆形回转结构，最大径向尺寸控制在120mm范围内，轴向厚度不超过45mm，可直接嵌入常规道路照明灯具的灯头内腔，无需额外改动原有灯体的安装固定结构，适配现有多数灯杆的灯头安装接口，降低现场改造的适配成本。结构采用多层连续螺旋曲面构型，曲面曲率经过逐段迭代调整，每一段曲面的法向角度均对应路面不同照射区域的配光要求，

　　能够将光源发出的侧向散射光定向反射至路面指定区域，减少光线向天空、道路外侧绿植区域的无效逸散，相比同功率下的平面反光结构，路面有效照度可提升22%左右，同时照度均匀度能达到0.4以上，满足城市道路照明设计的相关规范要求。曲面之间预留了均匀的散热间隙，配合曲面本身的大比表面积设计，可在反射光线的同时，辅助带走光源工作产生的部分热量，降低灯头内腔的积热风险，延长光源及配套传感元件的连续工作寿命。建模过程中优先保证曲面的G2连续过渡，避免曲面出现折棱、拐点导致的局部光线折射偏差，所有曲面的壁厚统一设置为1.2mm，兼顾结构刚性与轻量化要求，可采用冲压成型或者旋压工艺加工，适配批量生产的工艺要求。安装端采用背部卡扣式固定结构，

　　卡扣位置对应曲面的重心分布点，安装后不会出现偏心晃动问题，同时预留了走线缺口，方便配套的光敏传感元件走线连接，无需在结构上额外二次开孔。实际装配验证中，该结构与LED光源、光敏检测传感器的适配间隙控制在0.8mm，既不会出现装配干涉，也不会因间隙过大导致光线从缝隙漏出影响配光效果，可直接应用于带亮度自适应调节功能的智能道路照明灯具中，配合传感元件实现根据环境亮度自动调节输出功率的功能，在保证路面照明效果的前提下降低整体能耗。
