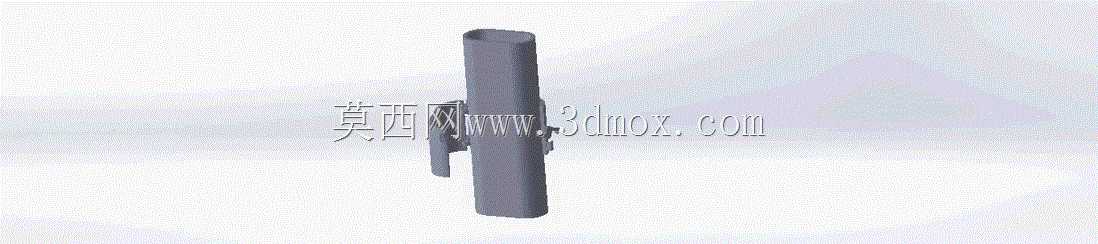

管状扶手配套夹持固定连接件结构

　　这类夹持连接件主要应用在公共设施、工业设备操作工位、商用展示架、康复辅助器具的管状扶手装配场景中，核心作用是实现扶手杆与安装基面、相邻扶手段之间的快速锁紧固定，替代传统焊接、打孔攻丝的装配方式，降低现场安装的加工难度，也方便后期运维时的拆装调整。从结构设计来看，该夹持件采用一体式抱合结构，主体为适配圆管外径的弧形夹持腔，侧边延伸出带卡扣式的锁紧翼片，安装时无需额外辅助工具，将夹持腔对准扶手杆外壁按压到位，翼片的弹性形变即可产生持续的抱紧力，避免扶手杆出现轴向窜动或径向转动。设计过程中优先考虑了安装边界的适配性，夹持腔的内径公差控制在常用扶手圆管的外径公差带范围内，既保证装配时能顺利套入管件，又能在锁紧后消除配合间隙，

　　不会出现松旷晃动的问题；整体外形做了圆弧过渡处理，没有尖锐棱角，避免在人员通行、握持扶手时造成磕碰划伤。在实际选型应用时，需要匹配对应扶手管的外径尺寸，该夹持件的轴向长度经过优化，既不会因为长度过大占用过多扶手安装空间，影响相邻配件的布置，也不会因为夹持长度不足导致抱紧力不够，在承受常规侧向倚靠、扶手牵拉载荷时，不会出现滑移失效的情况。针对不同的使用场景，该结构的壁厚做了针对性加强，常规公共扶手场景下的壁厚可以满足静态载荷需求，如果应用在工业设备的操作扶手、重载防护栏场景，可对应调整壁厚提升抗形变能力。夹持件的锁紧结构没有采用外露的螺丝旋钮，整体外观更简洁，也避免了外露紧固件积灰、锈蚀的问题，适合在户外公共设施、

　　洁净车间设备扶手这类对外观、卫生有要求的场景使用。安装时不需要在扶手管上做打孔、焊接等破坏性加工，不会破坏扶手管本身的防腐涂层，装配完成后可以根据实际使用需求，沿扶手管轴向调整夹持位置，调整到位后依靠自身的抱紧结构锁定位置，相比传统的螺栓锁紧抱箍，装配效率提升明显，也不会出现螺栓松动导致的夹持失效问题。在三维建模过程中，该结构的曲面过渡、夹持腔的弧度匹配、锁紧翼片的弹性形变空间都做了细节还原，能够直接用于装配干涉检查、安装模拟验证，也可以作为同类型夹持连接件设计的参考原型，调整尺寸参数后适配不同管径的扶手固定需求。
