TF-X Con9概念两栖飞行载具结构设计

项目分类:飞机 发布时间:2022-03-16 ID:581212
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计
  • TF-X Con9概念两栖飞行载具结构设计

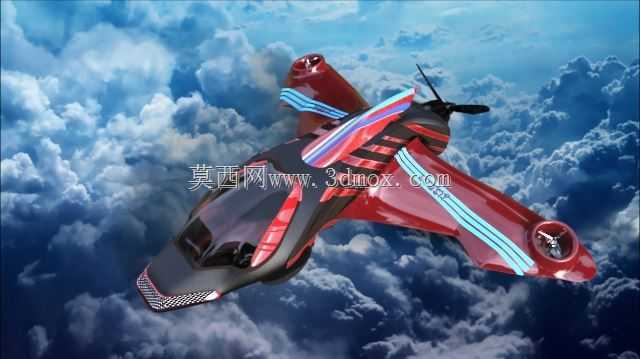

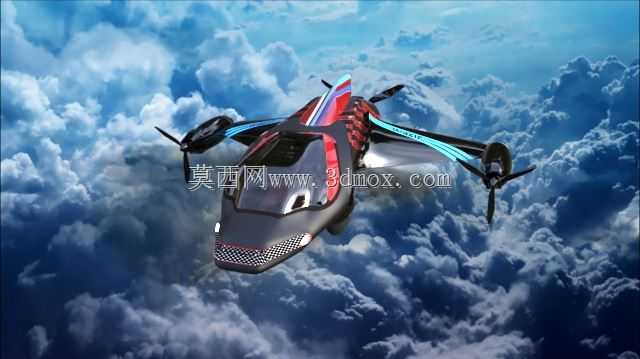

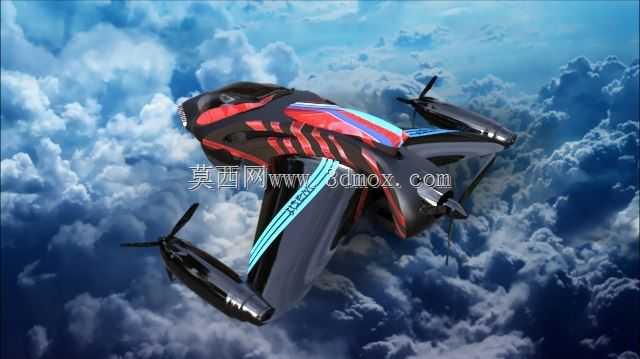

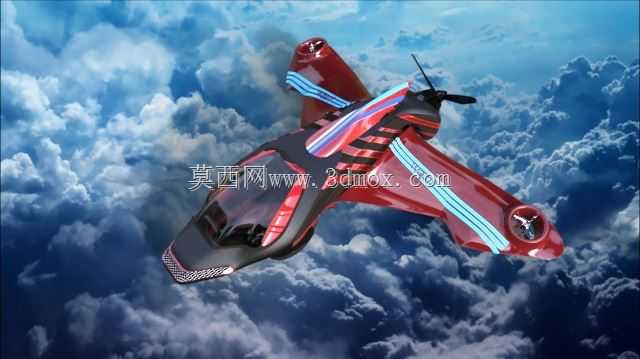

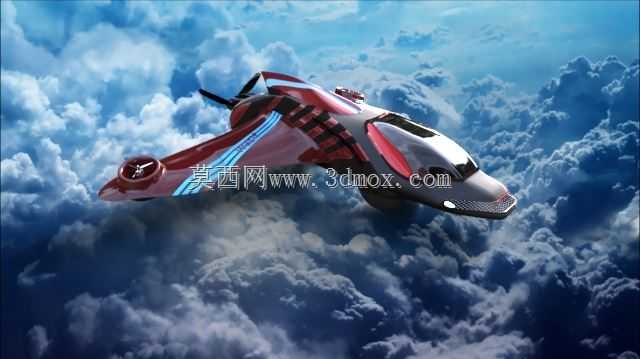

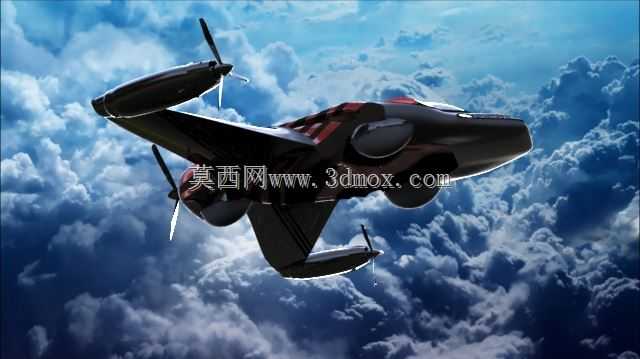

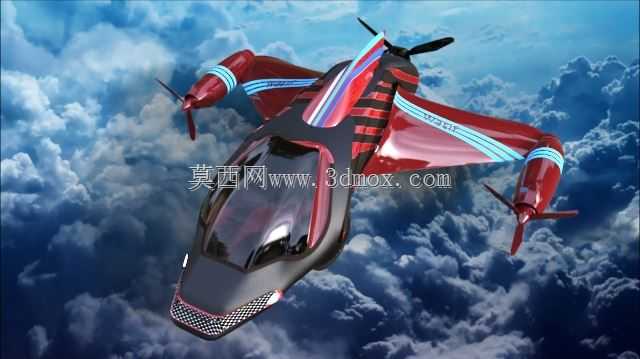

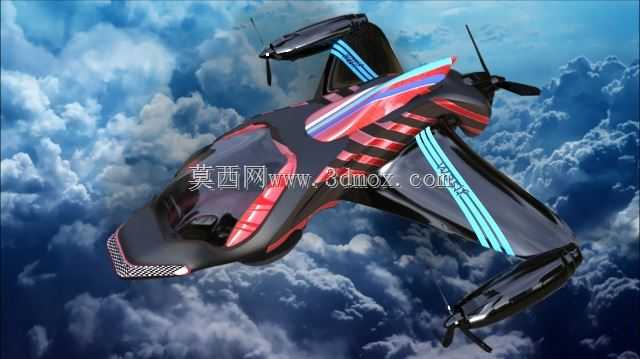

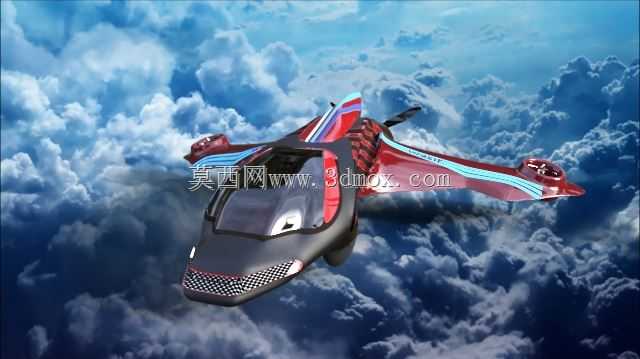

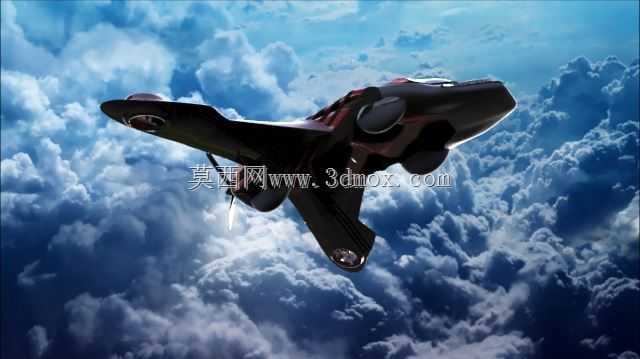

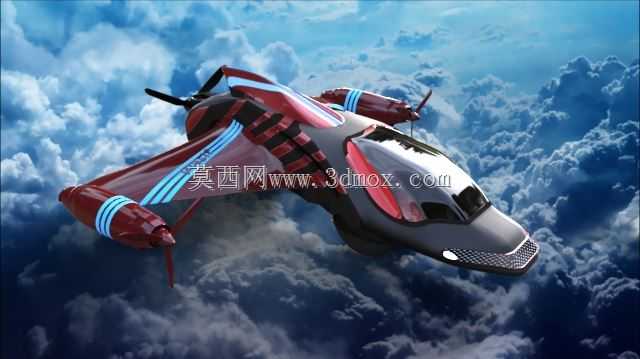

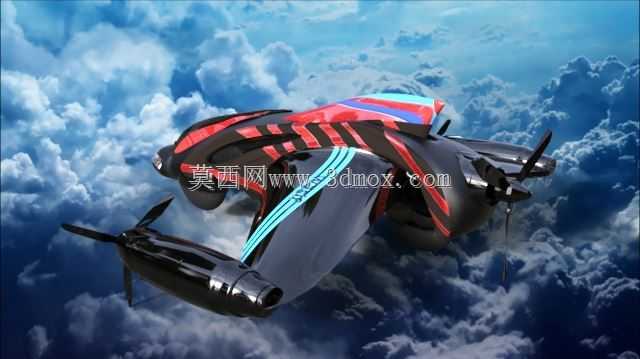

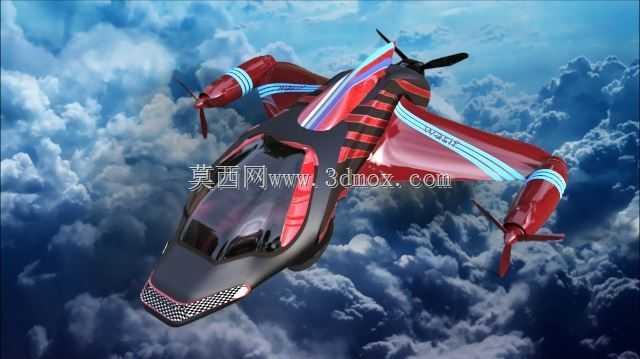

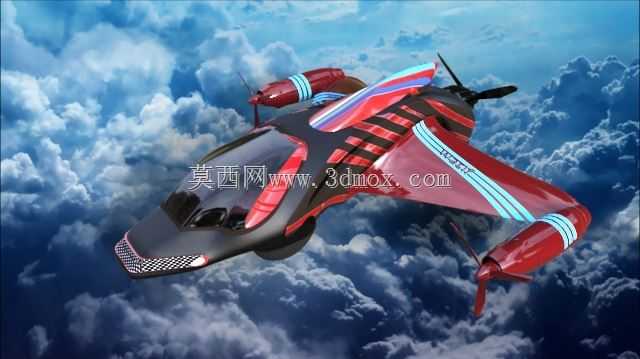

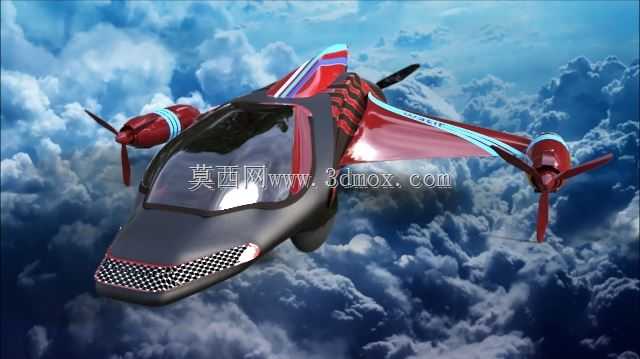

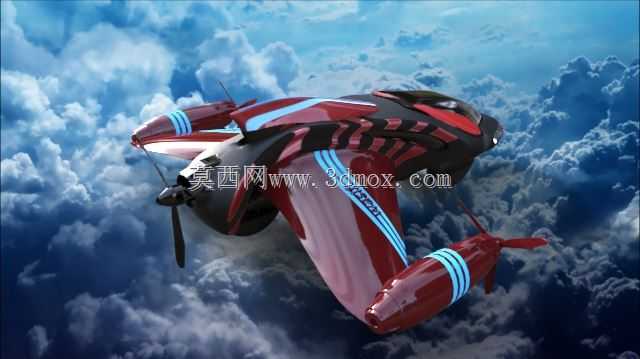

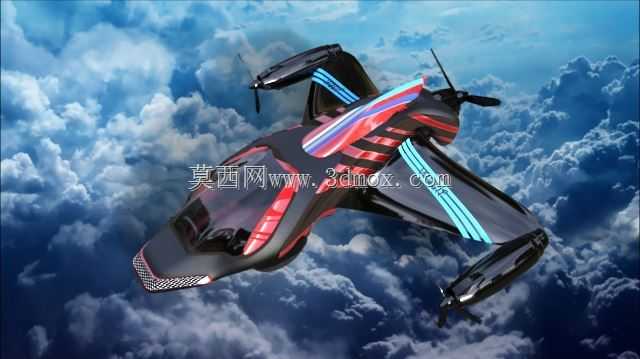

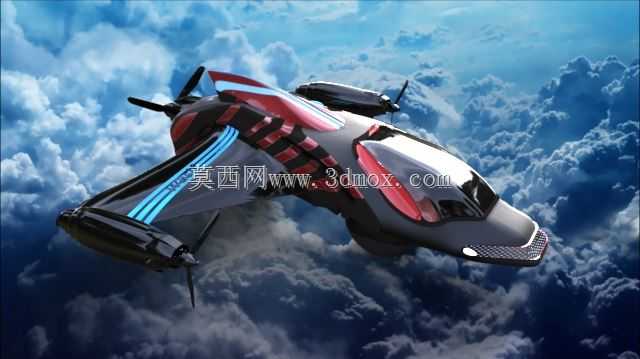

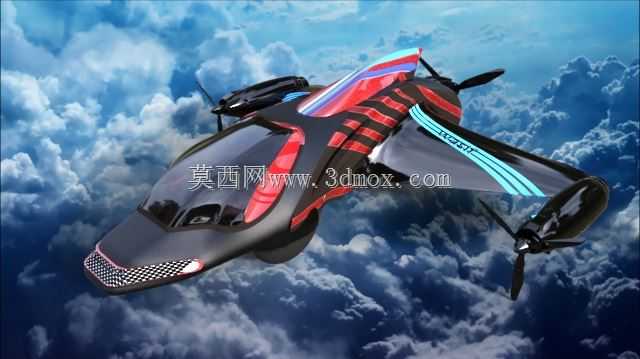

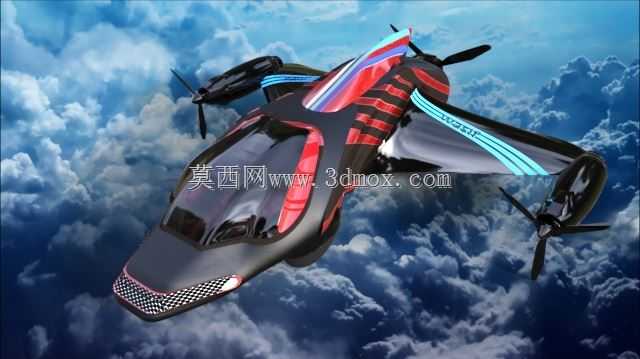

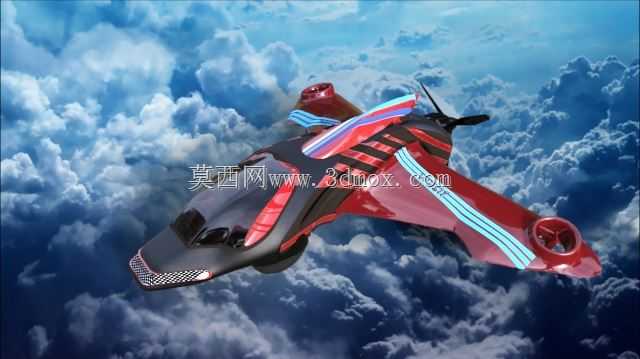

  这款两栖飞行载具的三维结构设计,核心围绕陆空两栖场景的使用需求展开,在结构布局上兼顾了地面行驶与空中飞行的双重力学特性。从整体构型来看,机身主体采用低风阻流线型设计,前部保留了类似地面载具的驾驶舱视野布局,风挡倾角经过多轮气动仿真调整,能够在高速飞行时有效降低迎面气流阻力,同时在地面行驶阶段也能为驾乘人员提供充足的前方视野。机身两侧延伸出的翼臂结构,集成了多组旋翼动力单元,每组旋翼的安装角度都经过反复校核,既保证空中悬停时的升力均匀分布,也避免旋翼转动时的气流对机身主体稳定性产生干扰,同时翼臂与机身的连接位置做了加强筋过渡处理,能够承受飞行状态下的交变载荷冲击。尾部设置的推进式螺旋桨,主要用于巡航阶段的水平推力输出,

  配合翼面的气动舵面调整,可实现飞行过程中的俯仰、偏航姿态控制,舵面的转轴位置设计在翼面气动中心附近,能够降低姿态调整时的操纵力矩需求,减轻动力系统的负载。在地面行驶场景下,机身下部的隐藏式起落结构可完全收纳至机身底部舱段内,不会额外增加飞行阶段的风阻,起落架的轮组布局采用前三点式设计,保证地面滑行与行驶时的转向稳定性,轮组的减震行程经过匹配设计,可适应非铺装路面的行驶需求。机身下部的密封结构做了一体化防水设计,能够满足水面起降与短距离航行的使用要求,底部的导流结构在水面航行时可将水流向两侧分流,降低航行阻力,同时避免水流涌入动力舱段。从安装边界来看,旋翼单元与机身主体的连接法兰采用标准化接口设计,便于后期维护时的动力模块快速更换,

  机身内部预留的设备舱空间,可根据实际使用需求搭载不同的任务载荷,舱段的安装点位做了通用化设计,适配不同规格的航电设备与动力储能模块。整体结构的重心位置经过多轮配平计算,无论是地面行驶、空中悬停还是水面漂浮状态,重心都处于稳定区间内,不会出现姿态失稳的情况,机身表面的蒙皮分块设计兼顾了气动完整性与后期维护的拆装便利性,每块蒙皮的固定点位都做了等强度设计,避免飞行过程中出现蒙皮颤振问题。
