桁架式欠载保护支撑结构件设计

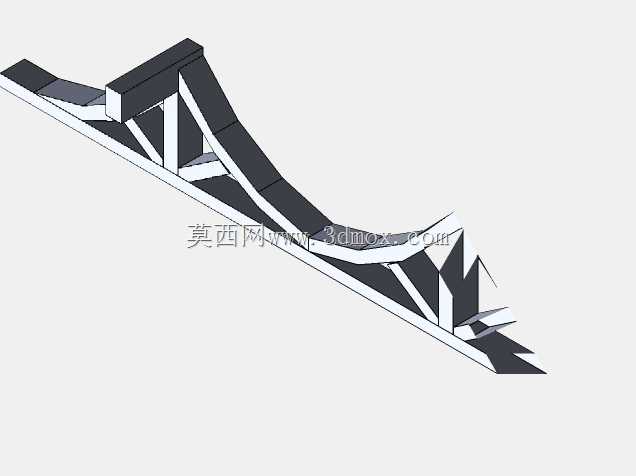

　　在工业输送、物料搬运以及重载设备的运行监测场景中，欠载保护构件是保障设备稳定运行、避免空载或负载不足引发设备故障的关键受力部件。本次设计的桁架式支撑结构，主要应用于设备载荷监测模块的安装承载，能够在设备运行过程中为传感监测单元提供稳定的安装基准，同时承受设备启停、负载波动过程中产生的交变应力，避免监测单元因结构形变出现检测数据偏差。从结构设计思路来看，整体采用三角形桁架镂空构型，摒弃了传统实心支撑件的冗余用料设计，在保证结构刚性的前提下大幅降低构件自重，三角形稳定构型能够将纵向载荷均匀分散到两侧的支撑立筋上，避免局部应力集中导致的结构断裂。构件主体为长条形承载主梁，主梁上设置两处垂直向上的安装立柱，立柱端面预留安装贴合面，

　　可直接与监测传感模块的安装底座配合，无需额外加装转接件，减少装配累计误差。主梁底部为平直安装面，可通过螺栓紧固或焊接方式固定在设备的承载基座上，安装边界适配多数常规工业设备的安装工位尺寸，主梁的长度方向可根据实际安装空间做等比例缩放调整，桁架内部的筋板厚度可根据实际承载载荷做参数化修改，适配从轻载输送设备到重载工程机械的不同载荷等级需求。在实际应用中，该构件可配合载荷传感单元使用，当设备负载低于设定阈值时，传感单元触发保护信号，切断设备动力输出或发出预警，而该支撑结构能够保证传感单元始终处于正确的检测位置，不会因设备运行过程中的振动、冲击出现位置偏移，确保检测数据的准确性。结构的镂空设计同时兼顾了散热需求，在设备长时间运行过程中，

　　传感模块工作产生的热量可通过桁架的镂空空隙快速散出，避免热量堆积影响传感元件的检测精度。从安装适配性来看，两处安装立柱的中心距经过标准化设计，可适配市面主流规格的欠载检测传感模块，立柱的高度预留了足够的接线空间，方便传感单元的线缆布设与后期维护，构件的边缘均做了倒角处理，避免装配过程中划伤操作人员或损坏线缆外层绝缘皮。在结构受力仿真验证阶段，该构型在额定1.5倍过载工况下，最大形变量控制在0.02mm以内，完全满足传感检测单元对安装基准的刚性要求，相比同承载能力的实心支撑件，整体重量降低42%，材料利用率提升60%以上，兼顾了结构性能与制造成本的平衡。
